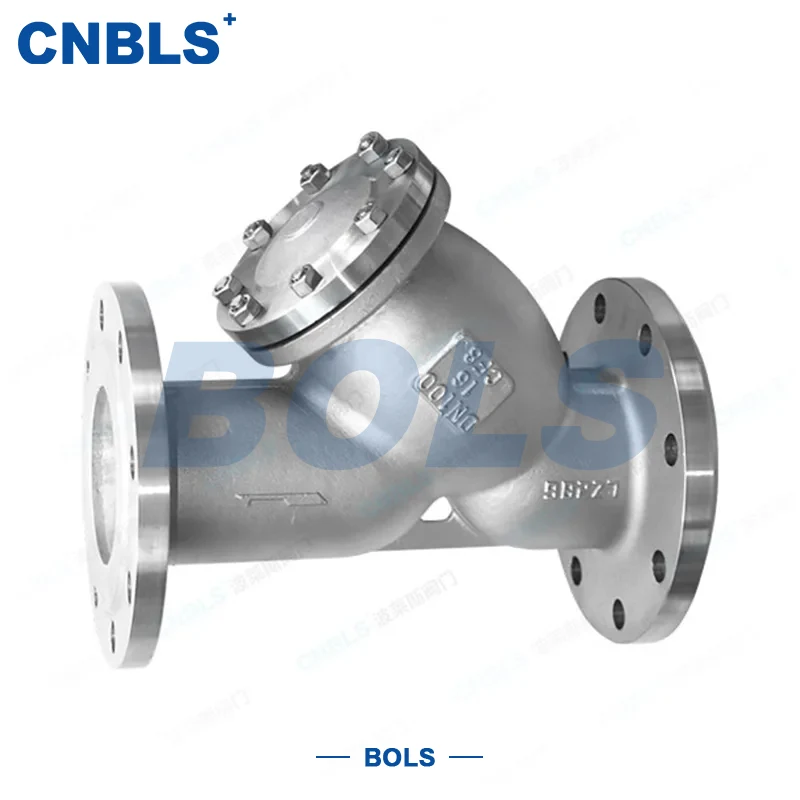

Bộ lọc mặt bích chữ Y bằng thép không gỉ

Kịch bản ứng dụng cốt lõi

Bộ lọc mặt bích chữ Y bằng thép không gỉ có cấu trúc nhỏ gọn, hiệu quả cao, bảo trì dễ dàng và khả năng chống ăn mòn tuyệt vời. Nó được sử dụng rộng rãi trong các hệ thống đường ống khác nhau để làm sạch phương tiện và bảo vệ thiết bị.

● Ngành Thực phẩm & Dược phẩm: Thép không gỉ 316L + phớt cấp thực phẩm, màn hình có độ chính xác cao 100–200 lưới, đáp ứng đầy đủ các tiêu chuẩn FDA/3A. Không có kết tủa kim loại nặng, không gây ô nhiễm. Thích hợp cho việc truyền tải nguyên liệu thô, nước giải khát, sản xuất sữa với quá trình xả đáy trực tuyến.

● Công nghiệp hóa dầu: Vật liệu 316/316L, xếp hạng Loại 150–Loại 600. Loại bỏ hiệu quả các hạt khỏi dung môi, chất thô chua, môi trường clo hóa để bảo vệ van và dụng cụ. Mô hình xả đáy tự động để hoạt động liên tục.

● Đô thị & Xây dựng: Thép không gỉ 304, lưới 20–60. Loại bỏ cát, rỉ sét khỏi hệ thống cấp nước, HVAC, hệ thống cấp nước thứ cấp. Bảo vệ máy bơm và van điện từ với chi phí bảo trì thấp.

● Sản xuất công nghiệp: Dùng cho hệ thống thủy lực, đường dẫn khí nén, mạch làm mát. Lưới 50–100 loại bỏ các hạt kim loại và bụi để giảm mài mòn. Thiết kế kiểu chữ Y đảm bảo khả năng chống dòng chảy tối thiểu.

● Dụng cụ chính xác & Điện tử: Lưới thiêu kết 200–500 lưới dành cho hệ thống bán dẫn và nước siêu tinh khiết. 316L đảm bảo độ sạch cao và hoạt động ổn định.

Ưu điểm sản phẩm cốt lõi

● Hiệu suất cao và điện trở thấp: Tổn thất dòng chảy ≤0,02MPa, hiệu suất lọc ≥98%.

● Mạnh mẽ và bền bỉ: Thân máy bằng thép không gỉ được rèn, chịu được áp lực cao.

● Khả năng tương thích rộng: 304/316/316L cho nước, dầu, khí đốt, hóa chất.

● Bảo trì dễ dàng: Xả đáy trực tuyến, màn hình tháo nhanh, thời gian ngừng hoạt động tối thiểu.

● An toàn & tuân thủ: FDA/3A cho thực phẩm/dược phẩm; đáp ứng tiêu chuẩn GB & ASME.

Thông số kỹ thuật cốt lõi

Định nghĩa sản phẩm & Nguyên tắc làm việc

Bộ lọc loại Y mặt bích bằng thép không gỉ là thiết bị lọc chính xác với đường dẫn dòng chảy loại Y và kết nối ren cái. Nó loại bỏ các hạt rắn, rỉ sét và chất rắn lơ lửng để bảo vệ máy bơm, van và dụng cụ hạ lưu.

Nguyên tắc làm việc: Dựa trên sự lắng đọng trọng lực + lọc màn hình. Phương tiện đi vào cơ thể loại Y; các hạt nặng lắng xuống khoang dưới cùng. Các hạt mịn bị giữ lại bởi màn hình. Phương tiện đã được làm sạch sẽ chảy xuôi dòng. Van xả được cung cấp để dễ dàng làm sạch mà không cần tháo rời, giúp giảm đáng kể thời gian ngừng hoạt động.

Kết nối ren tiêu chuẩn (NPT/BSP/GB) và vật liệu 304/316/316L đảm bảo khả năng thích ứng rộng rãi với nhiều phương tiện và điều kiện khắc nghiệt.

Các loại chính và ứng dụng phù hợp

Hướng dẫn lựa chọn vật liệu

Thân & Khung

● 304: Nước, không khí, dầu thông thường; -20°C~100°C; PN16–PN40; thành phố và công nghiệp nói chung.

● 316: Clorua, axit yếu, nước biển; -20°C~180°C; PN16–PN63; khả năng chống rỗ tốt hơn.

● 316L: Ăn mòn mạnh, đảm bảo vệ sinh; -40°C~200°C; FDA/3A; dược phẩm & thực phẩm.

Màn hình

● Lưới dệt: 10–200 lưới, tiết kiệm, thay thế dễ dàng.

● Lưới thiêu kết: lưới 200–500, độ bền cao, chống mài mòn.

● Hastelloy: Nhiệt độ cao ≤300°C, ăn mòn cực độ.

Con dấu

● PTFE: -20°C~180°C, khả năng chống ăn mòn mạnh.

● EPDM: -20°C~120°C, chịu được thời tiết cho hệ thống nước.

● FKM (Viton): -20°C~200°C, nhiệt độ cao và ăn mòn.

● Silicon cấp thực phẩm: FDA/3A, không mùi, không gây ô nhiễm.

Lắp đặt & Bảo trì

Cài đặt

1.Theo mũi tên dòng chảy; lắp đặt với buồng xả đáy hướng xuống dưới.

2. Làm sạch đường ống trước khi lắp đặt; kiểm tra màn hình và con dấu.

3.Sử dụng băng hoặc miếng đệm PTFE; mô men xoắn đúng cách để tránh hư hỏng.

4.Dự trữ không gian bảo trì ≥30cm; lắp đặt mái che ngoài trời.

5. Điều áp từ từ, thoát khí, kiểm tra áp suất trong 30 phút trước khi sử dụng.

BẢO TRÌ

1. Xả đáy thường xuyên: 1–2 lần/tuần (bình thường); 1–2 lần/ngày (giấy bẩn).

2. Làm sạch màn hình khi chênh lệch áp suất ≥0,02MPa. Thay thế nếu bị hỏng.

3. Làm sạch thân máy, bôi dầu chống gỉ; kiểm tra rỗ trong môi trường ăn mòn.

4.Khắc phục sự cố rò rỉ, dòng chảy thấp hoặc chênh lệch áp suất cao kịp thời.

5. Thiết lập hồ sơ bảo trì để quản lý vòng đời.
