Bộ lọc kiểu chữ Y

BolaisiBộ lọc loại Y đóng vai trò là bộ lọc trước cho đường ống, chặn các chất gây ô nhiễm rắn như trầm tích và xỉ hàn để bảo vệ máy bơm, van và dụng cụ ở hạ lưu. Có sẵn ở nhiều loại vật liệu thân và đường kính danh nghĩa, chúng tương thích với nước, dầu, khí đốt, hơi nước và các phương tiện khác. Màn hình rời có thể được làm sạch và tái sử dụng. Với các tùy chọn lắp đặt linh hoạt, mỗi thiết bị đều trải qua nhiều cuộc kiểm tra tại nhà máy. Sản phẩm của chúng tôi được bán trên toàn thế giới với bảo hành toàn bộ 12 tháng và các thông số kỹ thuật tùy chỉnh được cung cấp theo yêu cầu.

Định nghĩa sản phẩm

Bộ lọc loại Y là một bộ phận thanh lọc cơ học được lắp đặt ở đầu phía trước của đường ống chất lỏng, được đặt tên theo cấu trúc thân van hình chữ Y góc cạnh của nó. Khi môi trường chảy qua thân van, màn hình chính xác tích hợp sẽ chặn các tạp chất dạng hạt rắn có trong chất lỏng, cho phép môi trường sạch chảy về phía thiết bị xuôi dòng. Bộ lọc loại Y tương thích với nước, dầu, khí đốt và các phương tiện khác. Thông số kỹ thuật lưới tiêu chuẩn như sau: 18–30 lưới cho dịch vụ nước, 10–100 lưới cho dịch vụ gas và 100–480 lưới cho dịch vụ dầu. Hộp màn hình có thể được tháo ra để làm sạch và tái sử dụng nhiều lần. Sản phẩm này chỉ thực hiện lọc trước các tạp chất trong đường ống mà không làm thay đổi tốc độ dòng chảy hoặc áp suất của môi trường. Nó có thể được kết hợp với van cổng, van bi, van cầu, máy bơm nước, bộ trao đổi nhiệt và lưu lượng kế. Nó làm giảm sự mài mòn, tắc nghẽn và ngừng hoạt động ngoài kế hoạch của thiết bị đường ống tại nguồn, cắt giảm đáng kể chi phí bảo trì và thay thế thiết bị.

Thông số kỹ thuật

1.Thương hiệu:Bolaisi

2.Mẫu: GL41H/W-16C/P

3. Đường kính danh định: DN15 ~ DN300

4.Vật liệu thân van: Thép carbon đúc WCB / thép không gỉ 304 / thép không gỉ 316

5. Cấp áp suất: PN10, PN16, PN25, PN40

6. Kiểu kết nối: Kết nối mặt bích

7. Chất liệu màn hình: Lưới thép không gỉ 304/316

8. Độ chính xác của màn hình: Lưới tiêu chuẩn 40/60/80/100 (có thể tùy chỉnh)

9. Phương tiện áp dụng: Nước máy, nước thải, sản phẩm dầu, khí đốt tự nhiên, hơi nước, v.v.

10. Nhiệt độ hoạt động: Phiên bản thép đúc 350 ° C; Phiên bản thép không gỉ 280°C

11. Hướng dòng chảy chất lỏng: Đi thẳng một chiều

12. Yêu cầu lắp đặt: Thích hợp cho cả đường ống ngang và dọc; bát màn phải hướng xuống dưới.

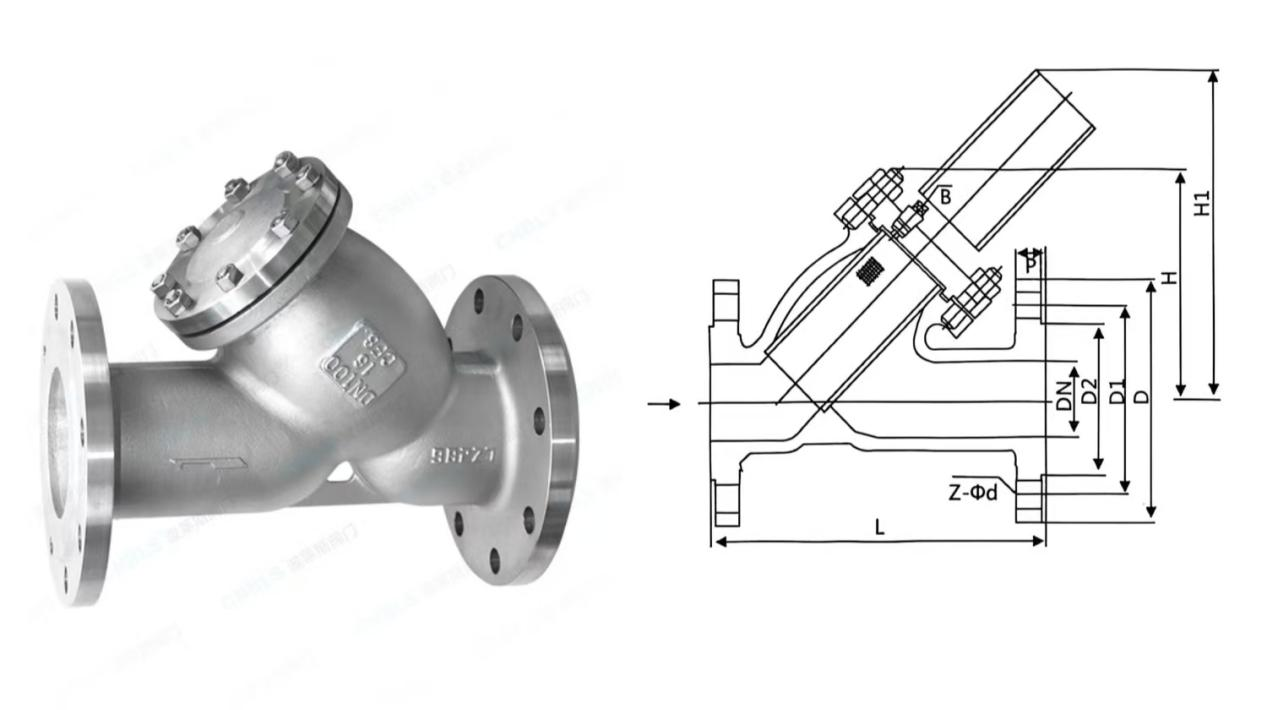

Bản vẽ sản phẩm và thông số kỹ thuật

Thời hạn bảo hành & Quy định đổi/trả Hậu mãi

1. Thời hạn bảo hành

Tất cảBolaisiBộ lọc loại Y được bảo hành toàn bộ 12 tháng kể từ ngày hàng rời khỏi nhà máy của chúng tôi. Phạm vi bảo hành: Các lỗi chất lượng do nhà máy gây ra bao gồm lỗ kim đúc trên thân van, rò rỉ mặt bích, hư hỏng màn hình gốc và lỗi trong quy trình sản xuất. Các loại trừ khỏi phạm vi bảo hành: Hư hỏng do tháo rời và lắp ráp trái phép, ăn mòn môi trường quá mức, tác động bởi các vật thể dạng hạt cứng, tắc nghẽn & biến dạng màn hình do xả đáy không đều và vận hành vượt quá giới hạn áp suất hoặc nhiệt độ định mức.

2. Quy tắc đổi trả hàng

1.Hàng hóa bị hư hỏng khi nhận hoặc lỗi do nhà sản xuất: Khách hàng phải cung cấp bằng chứng hình ảnh, video thật. Chúng tôi cung cấp dịch vụ thay thế hoặc sửa chữa miễn phí.

2. Khách hàng đơn phương hủy đơn hàng/lựa chọn không chính xác về kích thước, thông số hoặc tiêu chuẩn: Đối với các đơn hàng chưa được sản xuất, một phần thiệt hại do thanh lý vật chất sẽ được khấu trừ vào số tiền hoàn lại. Các đơn đặt hàng đã hoàn thành và vận chuyển đầy đủ không đủ điều kiện để trả lại vô điều kiện.

3. Hoàn trả mà không có vấn đề về chất lượng: Hàng hóa phải còn nguyên vẹn và không bị trầy xước khi sử dụng. Khách hàng phải chịu mọi phí hậu cần quốc tế trong và ngoài nước, phí thông quan và thuế quan, cộng với khoản khấu trừ tổn thất trong quá trình xử lý khi xử lý hoàn trả.

Trường ứng dụng

1. Dự án cấp thoát nước đô thị Lọc sơ bộ cho đường ống dẫn nước máy chính đô thị, đường dây xử lý nước thải và nhà máy bơm cấp nước thứ cấp. Nó ngăn chặn cặn lắng và rỉ sét đường ống để bảo vệ máy bơm nước, đồng hồ nước và van giảm áp.

2. Công nghiệp dầu khí Đường ống dẫn dầu thô, trạm điều chỉnh áp suất khí và đường ống trạm nạp khí. Nó lọc xỉ hàn và mảnh vụn kim loại để tránh gây nhiễu và trục trặc cho bộ điều chỉnh áp suất và đồng hồ đo lưu lượng.

3. Dây chuyền sản xuất hóa chất Đường ống dẫn dầu truyền nhiệt, đường phân phối axit yếu và kiềm yếu và đường ống tuần hoàn lò phản ứng. Nó lọc các hạt tinh thể trong môi trường để kéo dài tuổi thọ của van và bộ trao đổi nhiệt.

4. Nhà máy điện & Hệ thống sưởi ấm HVAC Đường ống cấp nước cho nồi hơi, mạng lưới hơi nước nhiệt độ cao và hệ thống nước tuần hoàn điều hòa không khí trung tâm. Nó loại bỏ các chất gây ô nhiễm cặn và rỉ sét để tránh tắc nghẽn các ống trao đổi nhiệt.

5. Công nghiệp luyện kim, sản xuất giấy & dệt may Hệ thống tuần hoàn nước làm mát và đường ống phân phối bùn. Nó giữ lại các hạt rắn để bảo vệ máy cán, máy bơm nước và van điều khiển dệt chính xác.

6. Hỗ trợ thiết bị thương mại ở nước ngoài Đường ống chất lỏng của thiết bị nước tinh khiết, nồi hơi đốt nhiên liệu, máy làm sạch và máy nén khí. Hỗ trợ dài hạn việc mua sắm của các nhà sản xuất thiết bị ở Châu Âu, Châu Mỹ và Đông Nam Á.

Tại sao chọnVanBolaisi?

1. Cung cấp trực tiếp từ nhà máy nguồn cho ngoại thương mà không cần đánh giá qua trung gian. Chúng tôi sở hữu các xưởng đúc thép không gỉ và thép đúc độc lập cũng như các xưởng gia công, được thiết kế riêng cho thị trường nước ngoài. Chúng tôi đảm bảo thời gian giao hàng ổn định cho các đơn hàng số lượng lớn.

2. Màn hình chính xác hoàn toàn bằng thép không gỉ, có thể tái sử dụng sau khi làm sạch nhiều lần Nhiệt độ cao và chống xói mòn với khả năng tháo gỡ dễ dàng. Nó có thể được lắp đặt lại sau khi rửa bằng nước sạch mà không cần thay thế vật tư tiêu hao thường xuyên, giúp cắt giảm chi phí vận hành lâu dài của khách hàng.

3. Nhiều lựa chọn vật liệu cho mọi điều kiện làm việc, tương thích với môi trường hoạt động phức tạp ở nước ngoài Thép đúc phù hợp với hơi nước ở nhiệt độ cao; Thép không gỉ 304 phù hợp với môi trường nước, dầu khí; Thép không gỉ 316 có tác dụng đối với chất lỏng ăn mòn nhẹ. Sản phẩm của chúng tôi đáp ứng các yêu cầu vận hành đa dạng của các dự án cấp thoát nước, hóa chất, nhiệt điện và nước trên toàn thế giới.

4. Kiểm tra nhà máy ba bước để có chất lượng nhất quán cấp xuất khẩu Tất cả các sản phẩm đều trải qua thử nghiệm phổ PMI nguyên liệu thô, kiểm tra độ bền thủy tĩnh thân van và kiểm tra lấy mẫu về độ chính xác của quá trình lọc màn hình. Giấy chứng nhận kiểm tra nhà máy được đính kèm với mỗi đơn vị, tuân thủ các tiêu chuẩn thiết bị chất lỏng quốc tế.

5. Hệ thống hậu mãi ngoại thương toàn diện Các nhà quản lý tài khoản ngoại thương chuyên dụng cung cấp dịch vụ trực tiếp. Các phụ tùng thay thế sẽ được vận chuyển kịp thời nếu có bất kỳ trục trặc nào xảy ra trong thời gian bảo hành.

Câu hỏi thường gặp (FAQ)

Q1: Bộ lọc loại Y có phải được lắp đặt theo chiều ngang không? Nó có thể được sử dụng trên đường ống thẳng đứng?

Trả lời: Nó có thể áp dụng cho cả đường ống ngang và dọc. Đơn giản chỉ cần đảm bảo bát lắng của bộ lọc hướng xuống dưới để tạo điều kiện cho tạp chất lắng đọng và xả đáy thường xuyên.

Câu 2: Làm thế nào để chọn độ chính xác lọc? Kích thước mắt lưới nào được khuyến nghị cho các phương tiện khác nhau?

A: 40–60 lưới cho nước máy và nước thải thông thường; 60–80 lưới cho các sản phẩm dầu và khí đốt; Lưới 100–200 dành cho đường ống dẫn nước tinh khiết và dụng cụ chính xác. Kích thước mắt lưới tùy chỉnh có sẵn theo yêu cầu.

Câu 3: Mô hình thép đúc hoặc thép không gỉ cho đường ống hơi nước nhiệt độ cao 300°C?

Trả lời: Bộ lọc chữ Y bằng thép đúc WCB là lựa chọn ưu tiên cho hơi nước 300°C, có khả năng chịu nhiệt độ tối đa 350°C. Phiên bản bằng thép không gỉ được khuyên dùng cho điều kiện làm việc dưới 280°C.

Q4: Làm thế nào để làm sạch màn hình bị tắc? Tôi có cần loại bỏ toàn bộ thiết bị khỏi đường ống không?

Trả lời: Không cần phải tháo mặt bích thân van. Tắt van cổng trước và sau để xả áp trước, sau đó mở nút xả đáy để xả nước bẩn. Nới lỏng nắp trên cùng để lấy màn hình ra để xả nước và vệ sinh.

Câu 5: Có thể lắp van xả đáy tự động được không?

 Đ: Vâng. Cổng xả đáy của tất cả các mẫu đều sử dụng ren phổ thông tiêu chuẩn. Van bi thủ công hoặc van xả đáy định thời tự động có thể được lắp đặt để thực hiện xả đáy tự động không cần giám sát.

Q6: Màn hình bị ăn mòn hoặc hư hỏng có thể được cấp lại miễn phí trong thời gian bảo hành không?

Trả lời: Thay thế miễn phí sẽ được cung cấp nếu hư hỏng xảy ra do lỗi vật liệu gốc hoặc lỗi sản xuất. Nếu hư hỏng do ăn mòn do nồng độ ion clorua, axit hoặc kiềm trong môi trường quá cao thì nó sẽ không được bảo hành nhưng màn hình thay thế có thể được cung cấp với giá gốc.
