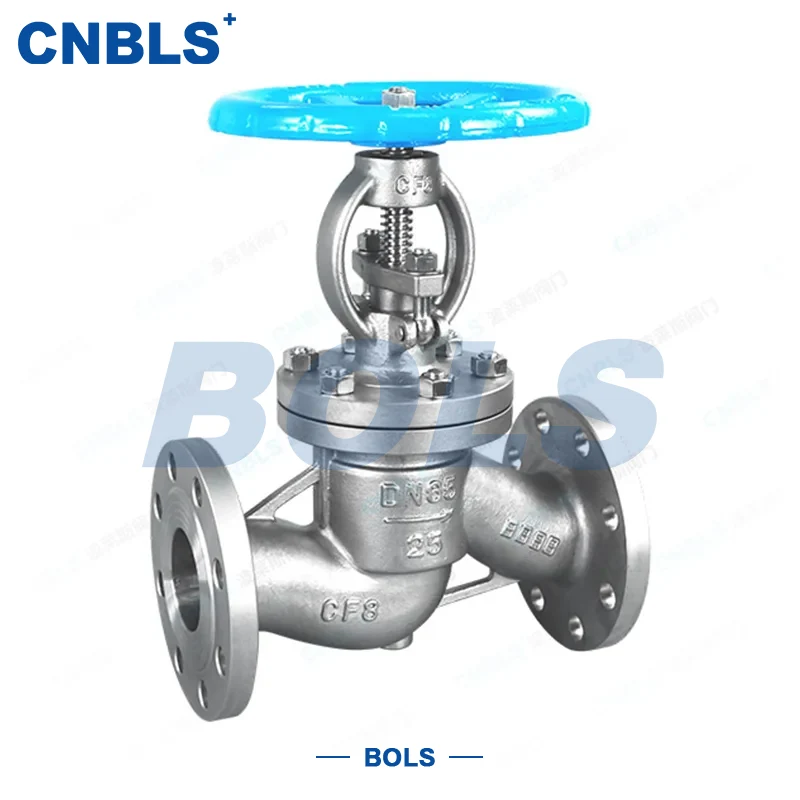

Van cầu mặt bích bằng thép không gỉ GB

Van cầu mặt bích bằng thép không gỉ GB là thiết bị điều chỉnh và ngắt cốt lõi cho hệ thống đường ống công nghiệp. Chúng được thiết kế và sản xuất tuân thủ nghiêm ngặt các tiêu chuẩn quốc gia của Trung Quốc, đáp ứng đầy đủ các tiêu chuẩn chính thức của GB bao gồm GB/T 12235, cân bằng độ chính xác của quy định và độ tin cậy bịt kín.

Van thực hiện điều khiển bật tắt trung bình và điều chỉnh dòng chảy chính xác bằng cách dẫn động đĩa lên xuống thông qua thân van. Sử dụng thép không gỉ chống ăn mòn cao và cấu trúc kết nối mặt bích tiêu chuẩn hóa, van có tính năng lắp đặt dễ dàng, bảo trì đơn giản, hiệu suất bịt kín tuyệt vời và vận hành ổn định.

Được sử dụng rộng rãi trong hóa chất, điện, dược phẩm, xử lý nước, chế biến thực phẩm và các ngành công nghiệp khác với yêu cầu về độ an toàn và độ tin cậy cao, nó là thiết bị van quan trọng để đảm bảo hệ thống đường ống hoạt động ổn định và hiệu quả.

Thông số kỹ thuật

Vật liệu thành phần

Ưu điểm cốt lõi

Tuân thủ tiêu chuẩn GB đầy đủ

Thiết kế, sản xuất và thử nghiệm tuân thủ nghiêm ngặt GB/T 12235, GB/T 12224 và các tiêu chuẩn quốc gia khác. Mỗi van đều vượt qua bài kiểm tra áp suất GB, hoàn toàn tương thích với hệ thống đường ống GB công nghiệp trong nước.

Hiệu suất niêm phong tuyệt vời

Hỗ trợ phốt cứng bằng kim loại và phốt mềm PTFE. Phốt kim loại cho môi trường áp suất cao, nhiệt độ cao và chứa hạt; Phốt mềm không rò rỉ. Cả hai đều đáp ứng GB/T 13927.

Kết nối mặt bích thuận tiện

Mặt bích RF, MFM và TG tiêu chuẩn phù hợp với GB/T 9113. Dễ dàng lắp đặt và tháo gỡ cho các yêu cầu bịt kín khác nhau.

Phạm vi hoạt động và vật liệu rộng

Vật liệu thân: 304/316/316L cho các mức độ ăn mòn khác nhau. Dẫn động: bằng tay, điện, khí nén, bánh răng côn để vận hành linh hoạt.

Chi phí bảo trì thấp

Cấu trúc Vít & Yoke (OS&Y) bên ngoài để quan sát trạng thái rõ ràng và bảo trì dễ dàng. Các bộ phận GB tiêu chuẩn để thay thế thuận tiện và tỷ lệ hỏng hóc thấp.

Ứng dụng

Van cầu mặt bích bằng thép không gỉ GB được thiết kế cho dịch vụ chung tuân thủ GB với yêu cầu về độ an toàn và độ tin cậy cao:

● Công nghiệp hóa chất: xử lý và đường ống trung bình có tính ăn mòn

● Công nghiệp điện: đường ống hơi nước và nước làm mát

● Ngành dược phẩm: phương tiện vận tải sạch

● Xử lý nước: đường ống cấp nước và thoát nước

● Chế biến thực phẩm: đường ống cấp trung bình cấp thực phẩm

Thích hợp cho cấp áp suất PN10 ~ PN100 và kích thước DN10 ~ DN400.

Nguyên tắc lựa chọn

Áp suất & Nhiệt độ

Chọn vật liệu và bịt kín theo GB/T 12224 để tránh quá áp suất/quá nhiệt độ.

Chất liệu bởi tính ăn mòn

Môi trường chung: 304 Ăn mòn trung bình: 316 Ăn mòn nghiêm trọng: 316L

Con dấu & mặt bích

Áp suất cao / nhiệt độ cao / hạt: phốt kim loại + mặt bích MFM / TG ​​Sạch / áp suất thấp: phốt mềm PTFE + mặt bích RF

Kết cấu

Ngoài trời / cần quan sát: OS&Y (thân tăng)Không gian hẹp: NRS (thân không tăng)

Kích hoạt

Vận hành cục bộ: thủ công Từ xa / tự động: điện / khí nén (chống cháy nổ trên mỗi GB 3836.1)

Tiêu chuẩn thiết kế & sản xuất

● Thiết kế van: GB/T 12235

● Mặt đối mặt: GB/T 12221

● Mặt bích: GB/T 9113, GB/T 9124

● Xếp hạng nhiệt độ-áp suất: GB/T 12224

● Kiểm tra: GB/T 13927

● Chất liệu: GB/T 1220, GB/T 3098.1/2

● Cài đặt: GB 50235

Lắp đặt & Bảo trì

Trước khi lắp đặt Xác minh mô hình, áp suất, vật liệu và con dấu đáp ứng các tiêu chuẩn GB và điều kiện dịch vụ. Kiểm tra thân và mặt bích xem có hư hỏng hoặc tạp chất không.

Cài đặt

Lắp đặt theo hướng dòng chảy được đánh dấu: đầu vào thấp, đầu ra cao. Siết chặt các bu lông đều trên mỗi GB 50235.

Hoạt động

Vận hành chậm và êm. Đối với van điện, hãy xác nhận tuân thủ GB 3836.1 nếu được yêu cầu.

Bảo trì định kỳ

Kiểm tra mặt bích và bao bì thân thường xuyên. Làm sạch tạp chất bên trong để tránh kẹt đĩa.

Bảo trì dài hạn

Kiểm tra và hoàn thiện hoặc thay thế bề mặt ghế/đĩa bị mòn bằng cách sử dụng các bộ phận tuân thủ GB. Kiểm tra trước khi khởi động lại sau một thời gian dài tắt máy.

Van cầu mặt bích bằng thép không gỉ GB được chế tạo dựa trên việc tuân thủ đầy đủ tiêu chuẩn quốc gia, tuân thủ nghiêm ngặt GB/T 12235 và các tiêu chuẩn có thẩm quyền khác. Với thép không gỉ chống ăn mòn và các kết nối mặt bích được tiêu chuẩn hóa, chúng có tính năng bịt kín đáng tin cậy, vận hành dễ dàng, bảo trì đơn giản và tính linh hoạt cao.

Thích hợp cho PN10 ~ PN100, DN10 ~ DN400, chúng bao gồm hóa chất, điện, dược phẩm và nhiều ngành công nghiệp khác, đáp ứng cả nhu cầu quy định chung và nhu cầu ngắt. Với chất lượng cấp GB đảm bảo vận hành đường ống an toàn và ổn định, lựa chọn dễ dàng và chi phí bảo trì thấp, chúng là loại van tuân thủ GB được ưu tiên cho các hệ thống đường ống công nghiệp trong nước.
