Tại sao Van bi mặt bích hai mảnh là sự lựa chọn thông minh để kiểm soát đường ống công nghiệp hiện đại

Tóm tắt:Việc chọn van phù hợp có thể ảnh hưởng trực tiếp đến an toàn đường ống, hiệu quả tự động hóa, chi phí bảo trì và độ ổn định vận hành lâu dài. cácVan bi mặt bích hai mảnhtừBolaisiđược thiết kế cho các ứng dụng ngắt công nghiệp trong đó độ kín đáng tin cậy, khả năng chống dòng chảy thấp, khả năng tương thích phương tiện linh hoạt và tích hợp bộ truyền động là rất cần thiết. Với thân máy hai mảnh, cấu trúc bịt kín bóng nổi, đóng gói thân loại tuyến và bệ gắn cao ISO5211, van này cung cấp giải pháp thiết thực cho nước, dầu, khí đốt, hơi nước, hóa chất, HVAC và các hệ thống đường ống công nghiệp khác.

Mục lục

• Van bi mặt bích hai mảnh là gì?
• Cấu trúc của nó cải thiện hiệu suất đường ống như thế nào?
• Ưu điểm chính là gì?
• So sánh con dấu cứng mềm và kim loại cứng như thế nào?
• Các thông số kỹ thuật chính là gì?
• Van bi này có thể được sử dụng ở đâu?
• Người mua nên chọn loại van phù hợp như thế nào?
• Tại sao chọn Bolaisi làm nhà sản xuất van?
• Câu hỏi thường gặp
• Phần kết luận

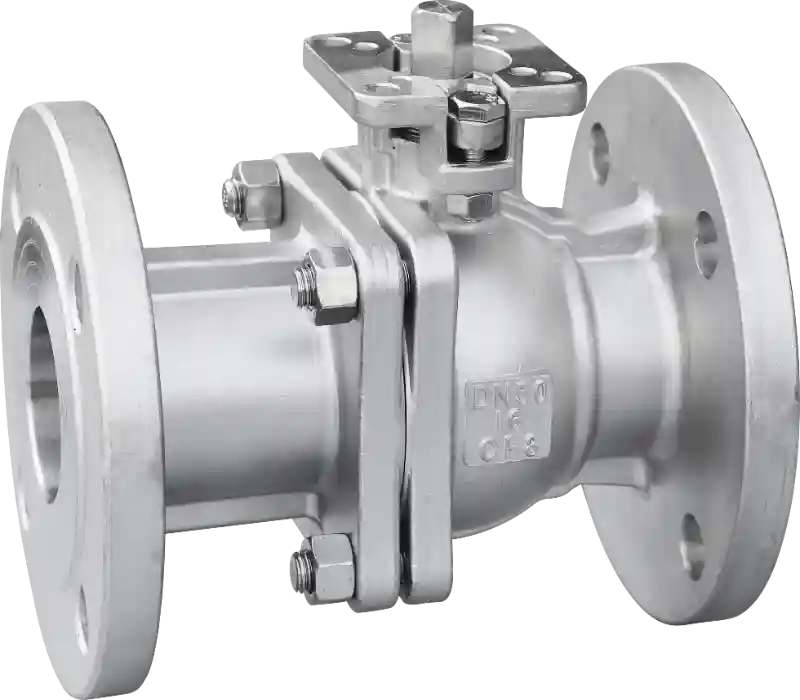

Van bi mặt bích hai mảnh là gì?

Van bi mặt bích hai mảnh là loại van một phần tư công nghiệp được thiết kế chủ yếu để đóng đường ống đáng tin cậy. Quả bóng của nó quay 90 độ để mở hoặc đóng đường dẫn dòng chảy, mang lại khả năng vận hành nhanh và khả năng cản dòng chảy tương đối thấp. Cấu trúc hai mảnh cũng giúp việc kiểm tra và bảo trì thuận tiện hơn so với các thiết kế khó tiếp cận sau khi lắp đặt.

Một trong những đặc điểm nổi bật của nó làNền tảng gắn cao ISO5211. Thay vì yêu cầu giá đỡ bộ truyền động bổ sung trong nhiều lắp đặt, nền tảng tiêu chuẩn hóa cho phép gắn trực tiếp các bộ truyền động điện hoặc khí nén tương thích. Điều này làm cho van đặc biệt phù hợp cho các dự án yêu cầu điều khiển đường ống tự động hoặc từ xa.

Theo thông tin sản phẩm của Bolaisi, van có loại DN15-DN200 (1/2"-8"), sử dụng thân van bằng thép không gỉ và được xếp hạng PN16. Nó hỗ trợ dòng chảy hai chiều và có thể được cấu hình bằng đệm mềm PTFE hoặc đệm cứng kim loại tùy thuộc vào điều kiện vận hành.

Cấu trúc của nó cải thiện hiệu suất đường ống như thế nào?

Hiệu suất của van công nghiệp không chỉ phụ thuộc vào vật liệu mà còn phụ thuộc vào cấu trúc bên trong và thiết kế kết nối của nó. Thiết kế Bolaisi kết hợp một số tính năng nhằm giải quyết các yêu cầu chung về đường ống.

Thân van chia hai mảnh

Phần thân phân chia mang lại sự cân bằng thực tế giữa tính toàn vẹn của cấu trúc và khả năng sử dụng. Thiết kế của nó tạo điều kiện thuận lợi cho việc kiểm tra, lắp ráp và bảo trì trong khi vẫn duy trì kích thước gia công nhất quán. Đối với người dùng công nghiệp, việc truy cập dễ dàng hơn có thể giúp giảm thời gian bảo trì và thời gian ngừng hoạt động không cần thiết của đường ống.

Cấu trúc niêm phong bóng nổi

Thiết kế bóng nổi hỗ trợ niêm phong hai chiều. Dưới áp suất trung bình, quả bóng được đẩy về phía chân van, giúp duy trì sự tiếp xúc giữa các bề mặt bịt kín. Cấu trúc này đặc biệt hữu ích cho các ứng dụng tắt trong đó khả năng cách ly đáng tin cậy quan trọng hơn hiệu suất điều tiết.

Đóng gói gốc loại tuyến

Thân van sử dụng cấu trúc đóng gói kiểu tuyến được thiết kế để giảm thiểu rò rỉ bên ngoài. Việc đóng gói cũng có thể được thay thế trong quá trình bảo trì, điều này có thể làm giảm độ phức tạp của dịch vụ và giúp tránh việc tháo toàn bộ van ra khỏi đường ống khi không cần thiết.

Nền tảng cao ISO5211

Bệ lắp đặt cao là một trong những tính năng quan trọng nhất của hệ thống tự động. Giao diện tiêu chuẩn hóa của nó hỗ trợ lắp đặt trực tiếp các bộ truyền động điện hoặc khí nén tương thích, đơn giản hóa việc tích hợp thiết bị và giảm nhu cầu lắp đặt các bộ phận tùy chỉnh.

Ưu điểm chính của Van bi mặt bích hai mảnh là gì?

Đối với các kỹ sư, nhà thầu EPC, nhà phân phối và người mua van công nghiệp, van phải được đánh giá theo yêu cầu vận hành thực tế thay vì chỉ nhìn bề ngoài. Những ưu điểm chính bao gồm:

• Hoạt động nhanh 90°:Việc đóng mở theo chu kỳ một phần tư cho phép cách ly đường ống nhanh chóng.
• Khả năng chống dòng chảy thấp:Đường bóng xuyên thẳng hỗ trợ chuyển động của chất lỏng hiệu quả.
• Niêm phong hai chiều:Cấu trúc bóng nổi hỗ trợ ngắt từ một trong hai hướng dòng chảy.
• Khả năng tương thích tự động hóa:Nền tảng cao ISO5211 giúp đơn giản hóa việc lắp đặt bộ truyền động.
• Tùy chọn niêm phong linh hoạt:Phớt mềm PTFE và phớt cứng kim loại giải quyết các yêu cầu về nhiệt độ và môi trường khác nhau.
• Bảo trì thuận tiện:Phần thân tách rời và bao bì thân có thể thay thế giúp đơn giản hóa hoạt động dịch vụ.
• Phạm vi phủ sóng rộng:Tùy chọn DN15-DN200 hỗ trợ nhiều ứng dụng đường ống.

Những đặc điểm này làm cho van phù hợp với cả hệ thống ngắt thủ công thông thường và thiết bị kiểm soát chất lỏng công nghiệp tự động.

So sánh con dấu cứng mềm và kim loại cứng như thế nào?

Lựa chọn độ kín là một trong những cân nhắc quan trọng nhất khi chỉ định van bi. Các phương tiện và nhiệt độ khác nhau có thể đặt ra những yêu cầu rất khác nhau đối với đế van.

Thông tin thử nghiệm được công bố của Bolaisi chỉ ra rằng phiên bản con dấu mềm được thử nghiệm cho các ứng dụng lên đến 150°C, trong khi phiên bản con dấu cứng bằng kim loại dành cho các điều kiện lên tới 280°C. Cấu hình đệm cứng đặc biệt hữu ích khi xói mòn ở nhiệt độ cao hoặc tác động của hạt có thể thách thức các vật liệu đệm mềm thông thường.

Người mua phải luôn chọn cấu hình niêm phong theo nhiệt độ, áp suất, thành phần môi trường thực tế, yêu cầu tương thích và tiêu chuẩn dự án hiện hành.

Các thông số kỹ thuật chính là gì?

Việc hiểu các thông số kỹ thuật cơ bản giúp các kỹ sư và nhóm mua sắm dễ dàng xác định xem van có phù hợp với thiết kế đường ống cụ thể hay không.

Đối với các dự án có yêu cầu bổ sung, người mua nên xác minh xếp hạng áp suất-nhiệt độ, tiêu chuẩn mặt bích, khả năng tương thích của phương tiện, mô-men xoắn của bộ truyền động và các thông số kỹ thuật khác trước khi đặt hàng.

Van bi này có thể được sử dụng ở đâu?

Sự kết hợp giữa kết cấu thép không gỉ, nhiều cấu hình bịt kín, kết nối mặt bích và khả năng tương thích của bộ truyền động cho phép loại van này phục vụ nhiều ứng dụng công nghiệp.

• Cấp thoát nước đô thị:Thích hợp cho mạng lưới cấp nước, hệ thống cấp nước thứ cấp và đường ống ngăn nước thải.
• Xử lý hóa chất:Áp dụng cho các sản phẩm dầu, chất lỏng ăn mòn nhẹ và các dây chuyền xử lý nhiệt độ cao được chọn.
• Truyền khí:Hữu ích cho các trạm đường ống dẫn khí và hệ thống ngắt nơi cần có sự cách ly đáng tin cậy.
• Nhà máy điện:Thích hợp cho nồi hơi, tuần hoàn nhiệt và các hệ thống đường ống liên quan.
• Hệ thống điều hòa không khí nhà máy:Có thể được sử dụng trong hệ thống tuần hoàn nước làm mát và dầu truyền nhiệt.
• Hệ thống hỗ trợ thiết bị:Thích hợp cho việc vận chuyển dầu, tuần hoàn làm mát và các ứng dụng kiểm soát chất lỏng công nghiệp khác.

Khi cần vận hành tự động, các bộ truyền động điện hoặc khí nén tương thích có thể được tích hợp thông qua nền tảng cao ISO5211, giúp van phù hợp với các hệ thống điều khiển tập trung hoặc từ xa.

Người mua nên chọn loại van phù hợp như thế nào?

Việc chọn van bi công nghiệp nên bắt đầu từ điều kiện hoạt động thay vì chỉ kích thước van. Nhóm mua sắm có thể sử dụng danh sách kiểm tra sau:

1. Xác định phương tiện.Xác định xem đường ống có chứa nước, dầu, khí đốt, hơi nước hoặc chất lỏng ăn mòn hoặc chứa hạt hay không.
2. Xác nhận nhiệt độ hoạt động.Chọn niêm phong mềm PTFE hoặc niêm phong cứng kim loại theo phạm vi nhiệt độ thực tế.
3. Xác nhận yêu cầu áp suất.Đảm bảo mức áp suất của van phù hợp với điều kiện thiết kế hệ thống.
4. Chọn đường kính danh nghĩa.Khớp kích thước DN và kích thước mặt bích với đường ống hiện có.
5. Xác định các yêu cầu vận hành.Nếu cần điều khiển từ xa hoặc tự động, hãy xác minh khả năng tương thích của bộ truyền động và mô-men xoắn yêu cầu.
6. Kiểm tra tính tương thích của vật liệu.Thép không gỉ và vật liệu bịt kín phải phù hợp với phương tiện vận chuyển.
7. Hãy xem xét việc bảo trì.Các thiết kế có bao bì dễ tiếp cận và kết cấu thân thiết thực có thể giúp giảm độ phức tạp khi sử dụng lâu dài.

Một người chuyên nghiệpVan bi mặt bích hai mảnhnhà cung cấp phải có khả năng cung cấp thông tin kỹ thuật giúp khách hàng đưa ra những quyết định này tùy theo điều kiện làm việc thực tế.

Tại sao chọn Bolaisi làm nhà sản xuất van?

Chiết Giang Bolaisi Valve Co., Ltd.hoạt động như một nhà sản xuất và cung cấp van công nghiệp với khả năng sản xuất, gia công, kiểm tra, lắp ráp và kiểm soát chất lượng. Theo thông tin sản phẩm được công bố của nhà sản xuất, mỗi van đều trải qua quá trình kiểm tra gia công, xác minh lắp ráp, kiểm tra áp suất và kiểm tra lần cuối trước khi xuất xưởng.

Phương pháp sản xuất này rất quan trọng vì độ tin cậy của van công nghiệp phụ thuộc nhiều hơn vào thông số kỹ thuật danh nghĩa. Tính nhất quán về kích thước, chất lượng bịt kín, độ chính xác của lắp ráp, kiểm tra áp suất và kiểm tra lần cuối đều góp phần mang lại hiệu suất đáng tin cậy tại hiện trường.

Đối với người mua quốc tế đang tìm kiếm mộtNhà sản xuất, nhà cung cấp hoặc nhà máy van Trung Quốc, Bolaisi cung cấp Van bi mặt bích hai mảnh với nhiều kích cỡ và cấu hình bịt kín. Thiết kế sản phẩm của nó cũng đáp ứng được yêu cầu thực tế ngày càng phổ biến trong các nhà máy hiện đại: tích hợp thiết bị ngắt đường ống thông thường với hệ thống điều khiển tự động.

Danh mục sản phẩm của Bolaisi còn bao gồm van cổng thép không gỉ, van cầu, van một chiều, van bướm và các giải pháp van công nghiệp khác, cho phép người mua tìm nguồn các bộ phận điều khiển đường ống khác nhau từ cùng một nhà cung cấp chuyên nghiệp.

Câu hỏi thường gặp

1. Mục đích chính của Van bi mặt bích hai mảnh là gì?

Mục đích chính của nó là đóng cửa đường ống công nghiệp một cách đáng tin cậy. Cấu trúc bi quay 90° cho phép đóng mở nhanh chóng, trong khi thiết kế bi nổi mang đến khả năng bịt kín hai chiều.

2. Nền tảng cao ISO5211 có tác dụng gì?

Nền tảng cao ISO5211 cung cấp giao diện lắp đặt bộ truyền động được tiêu chuẩn hóa. Nó cho phép lắp đặt trực tiếp các bộ truyền động điện hoặc khí nén tương thích, đơn giản hóa việc tích hợp thiết bị và tự động hóa.

3. Sự khác biệt giữa niêm phong mềm và niêm phong cứng kim loại là gì?

Đệm mềm PTFE dành cho các ứng dụng như nước sạch, khí đốt và dầu ở nhiệt độ bình thường, với nhiệt độ làm việc được công bố lên tới 150°C. Niêm phong cứng bằng kim loại được thiết kế cho các điều kiện đòi hỏi khắt khe hơn, bao gồm hơi nước ở nhiệt độ cao và môi trường chứa hạt, với nhiệt độ làm việc được công bố lên tới 280°C.

4. Có những kích cỡ nào?

Mẫu Bolaisi Q41F/H/Y được liệt kê với các kích cỡ từ DN15 đến DN200, tương đương với khoảng 1/2" đến 8". Tính khả dụng thực tế phải được xác nhận theo yêu cầu của dự án.

5. Van này có thể sử dụng được với bộ truyền động điện không?

Đúng. Bệ lắp cao ISO5211 tích hợp được thiết kế để hỗ trợ các bộ truyền động điện hoặc khí nén tương thích. Việc lựa chọn bộ truyền động phải dựa trên kích thước van, áp suất vận hành, mức trung bình và mô-men xoắn vận hành cần thiết.

6. Van này có phù hợp với các ứng dụng nhiệt độ cao không?

Có, khi cấu hình bịt kín thích hợp được chọn. Bolaisi chỉ định phiên bản phốt mềm cho nhiệt độ lên tới 150°C và phiên bản phốt cứng bằng kim loại cho nhiệt độ lên tới 280°C. Người dùng nên xác minh các điều kiện nhiệt độ áp suất hoàn chỉnh trước khi lựa chọn.

Phần kết luận

cácVan bi mặt bích hai mảnhkết hợp hoạt động quay một phần tư nhanh, niêm phong bi nổi hai chiều, thân máy hai mảnh có thể sử dụng được, các tùy chọn niêm phong linh hoạt và khả năng tương thích với bộ truyền động ISO5211. Với các ứng dụng từ hệ thống nước và khí đốt đến xử lý hóa chất, hơi nước, HVAC và đường ống của nhà máy điện, nó có thể cung cấp giải pháp thiết thực cho các yêu cầu tắt máy công nghiệp và kiểm soát chất lỏng tự động.

Nếu bạn đang tìm nguồn cung ứng đáng tin cậyVan bi mặt bích hai mảnhtừ một nhà sản xuất chuyên nghiệp của Trung Quốc và cần trợ giúp trong việc lựa chọn kích thước, cấu trúc niêm phong hoặc cấu hình bộ truyền động phù hợp,liên hệ với chúng tôitại Bolaisi để được hướng dẫn kỹ thuật và giải pháp van phù hợp cho dự án của bạn.
