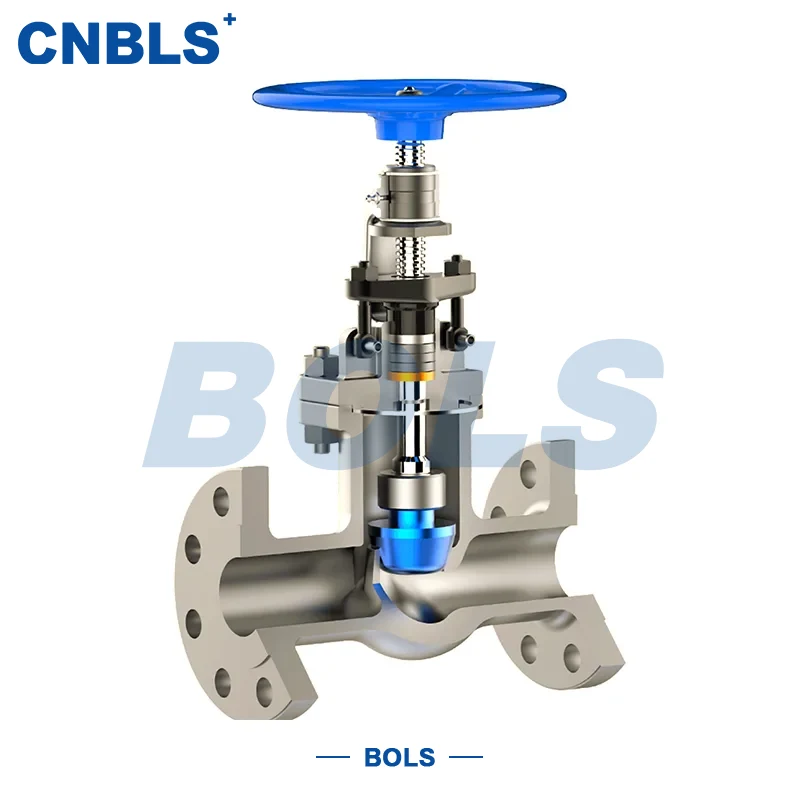

Van ngắt Amoniac mặt bích bằng thép không gỉ

Van chặn Amoniac bằng thép không gỉ là loại van ngắt và điều chỉnh chuyên dụng được thiết kế đặc biệt cho các hệ thống vận chuyển môi trường amoniac. Nó chủ yếu được sử dụng để kiểm soát chặt chẽ và điều chỉnh dòng chảy chính xác của amoniac lỏng và khí amoniac. Van kiểm soát amoniac hiệu quả bằng cách đẩy đĩa lên xuống thông qua thân van.

Nhắm vào các đặc tính của amoniac - ăn mòn mạnh, dễ bay hơi và dễ kết tinh ở nhiệt độ thấp - van được chế tạo liền khối bằng thép không gỉ chống ăn mòn, được trang bị kết nối mặt bích tiêu chuẩn J41 và các bộ phận bịt kín chuyên dụng Loại B. Thông qua thiết kế được tối ưu hóa, nó đảm bảo khả năng chống ăn mòn amoniac tuyệt vời, hiệu suất bịt kín đáng tin cậy và khả năng thích ứng rộng ở nhiệt độ thấp trong các hệ thống amoniac.

Là bộ phận điều khiển chính để vận hành an toàn hệ thống amoniac, van này được sản xuất theo đúng tiêu chuẩn thiết kế liên quan cho thiết bị và van amoniac. Tất cả các vật liệu và kết cấu đều đáp ứng các yêu cầu đối với dịch vụ amoniac. Nó được sử dụng rộng rãi trong sản xuất phân bón, điện lạnh, hóa dầu, sản xuất vải thun và các kịch bản công nghiệp khác liên quan đến vận chuyển amoniac. Nó có thể được kết hợp trực tiếp với các đường ống amoniac hiện có, lắp đặt thuận tiện và vận hành ổn định.

Các tính năng cốt lõi của sản phẩm (Đặc biệt dành cho dịch vụ Amoniac)

Chống ăn mòn Amoniac mạnh

Các bộ phận cốt lõi như thân và thân được làm bằng thép không gỉ 304 hoặc 316, tuân thủ nghiêm ngặt các yêu cầu lựa chọn vật liệu cho dịch vụ amoniac được quy định trong HG/T 20581. Nó có thể chịu được sự xói mòn lâu dài bởi amoniac lỏng và khí amoniac, loại bỏ hiện tượng lão hóa và rò rỉ ăn mòn của vật liệu, đồng thời thích ứng với amoniac cấp công nghiệp có tạp chất dạng vết.

Thiết kế niêm phong đặc biệt

Áp dụng cấu trúc bịt kín chuyên dụng Loại B cho dịch vụ amoniac, phù hợp với gioăng cao su fluororubber hoặc cao su kháng amoniac đặc biệt, cùng với lớp đệm bằng than chì linh hoạt đặc biệt dành cho amoniac. Nó có hiệu quả ngăn chặn sự thẩm thấu amoniac. Hiệu suất bịt kín đáp ứng Cấp A của GB/T 13927, không có rò rỉ rõ ràng trong các thử nghiệm niêm phong đặc biệt.

Khả năng thích ứng dịch vụ mạnh mẽ

Phạm vi nhiệt độ được thiết kế: -40oC ~ +150oC, hoàn toàn thích hợp cho việc lưu trữ amoniac lỏng ở nhiệt độ thấp và vận chuyển khí amoniac ở nhiệt độ cao. Cấu trúc trục vít & Yoke bên ngoài (OS&Y) cung cấp chuyển động thân cây có thể nhìn thấy để dễ dàng vận hành và kiểm tra tại chỗ.

Hiệu suất an toàn vượt trội

Phiên bản điện và khí nén được trang bị bộ truyền động chống cháy nổ, tuân theo cấp độ chống cháy nổ Exd II BT4/CT4, phù hợp với amoniac dễ cháy và nổ. Các kết nối mặt bích sử dụng mặt RF và MFM, tuân thủ các tiêu chuẩn mặt bích đường ống amoniac, cải thiện hơn nữa độ tin cậy bịt kín và giảm nguy cơ rò rỉ.

Vận hành và bảo trì dễ dàng

Loại thủ công với tay quay tiết kiệm sức lao động giúp đóng mở trơn tru. Loại điện và khí nén hỗ trợ điều khiển từ xa và điều chỉnh tần số cao. Cấu trúc đơn giản để dễ dàng tháo gỡ và bảo trì; các bộ phận bị mòn (phớt, bao bì) có thể được thay thế thuận tiện, giảm chi phí bảo trì lâu dài.

Thông số kỹ thuật cốt lõi

Cấu hình vật liệu của các thành phần chính

Ứng dụng sản phẩm

Với thiết kế chống amoniac đặc biệt, khả năng bịt kín đáng tin cậy và khả năng thích ứng dịch vụ rộng rãi, Van chặn Amoniac mặt bích bằng thép không gỉ được sử dụng rộng rãi trong các tình huống công nghiệp khác nhau liên quan đến vận chuyển, lưu trữ và điều tiết amoniac. ● Công nghiệp phân bón: tổng hợp amoniac, lưu trữ và đường ống, để ngắt và điều chỉnh ở nhiệt độ cao và áp suất cao.

● Công nghiệp điện lạnh: hệ thống tuần hoàn amoniac lỏng trong kho lạnh và thiết bị làm lạnh, thích hợp cho amoniac lỏng ở nhiệt độ thấp.

● Công nghiệp hóa dầu: các phản ứng, quá trình thanh lọc và đường ống liên quan đến amoniac, có khả năng chống chịu sự ăn mòn mạnh của amoniac.

● Sản xuất vải thun: hệ thống vận chuyển và phản ứng nguyên liệu thô amoniac để kiểm soát dòng chảy chính xác.

● Các lĩnh vực khác: lưu trữ thuốc thử amoniac, xử lý khí thải, các quy trình dược phẩm và hóa học liên quan đến amoniac; tùy chỉnh cho các điều kiện cụ thể.

Hướng dẫn lựa chọn (Phù hợp chính xác với hệ thống Amoniac)

Theo loại amoniac và nhiệt độ

o Amoniac lỏng ở nhiệt độ thấp (≤ -20oC): chọn thép không gỉ 316 + gioăng chịu amoniăc đặc biệt ở nhiệt độ thấp để tránh bị giòn và ăn mòn.

oKhí amoniac nhiệt độ cao ( ≥ 120oC): đảm bảo khả năng chịu nhiệt độ bịt kín ≥ 150oC để bịt kín ổn định lâu dài.

Theo áp suất hệ thống

Chọn PN10/16/25/40 dựa trên áp suất thiết kế. Đối với áp suất dao động, hãy chọn một loại áp suất cao hơn để có thêm giới hạn an toàn.

Lựa chọn con dấu

oDịch vụ chung về amoniac: phớt cao su fluororubber loại B (tiết kiệm chi phí và đáng tin cậy).

oĂn mòn nghiêm trọng hoặc amoniac lỏng ở nhiệt độ thấp: phải sử dụng cao su đặc biệt chịu được amoniac để chống thấm.

Lựa chọn truyền động

o Lỗ khoan nhỏ/trung bình, tần suất hoạt động thấp: loại thủ công (vận hành dễ dàng, chi phí thấp).

oLỗ khoan lớn, tần số cao hoặc điều khiển từ xa: loại chống cháy nổ bằng điện/khí nén để đảm bảo an toàn.

Lựa chọn kết nối

Phù hợp chặt chẽ với mặt bích đường ống amoniac tại chỗ. MFM được ưu tiên cho hiệu suất bịt kín tốt hơn RF.

Vận hành & Bảo trì (Đảm bảo vận hành an toàn)

Ghi chú hoạt động

● Trước khi lắp đặt, hãy xác minh kiểu máy, áp suất, vật liệu và loại vòng đệm để phù hợp với dịch vụ amoniac. Làm sạch dầu và tạp chất bên trong thân và mặt bích. Không để lại dầu mỡ hoặc các chất có tính axit có thể phản ứng với amoniac.

● Lắp đặt theo dấu hướng dòng chảy (đầu vào thấp, đầu ra cao). Dòng chảy ngược sẽ gây ra hư hỏng phớt và nguy cơ rò rỉ nghiêm trọng.

● Vận hành êm ái và chậm rãi. Tránh dùng lực quá mạnh lên van thủ công. Đối với van điện/khí nén, hãy kiểm tra hệ thống dây điện, nguồn cung cấp không khí và tính toàn vẹn chống cháy nổ trước khi vận hành.

● Nghiêm cấm vận hành quá áp suất và quá nhiệt độ. Dừng ngay lập tức để kiểm tra nếu xảy ra tiếng ồn hoặc rung động bất thường.

Lưu ý bảo trì

● Kiểm tra niêm phong thường xuyên bằng máy dò rò rỉ amoniac. Thắt chặt tuyến đóng gói đối với rò rỉ nhỏ; thay thế con dấu ngay lập tức nếu tiếp tục rò rỉ.

● Việc bảo trì phải được thực hiện sau khi đã giảm áp hoàn toàn và làm sạch môi trường. Không bao giờ tháo rời dưới áp lực để tránh tai nạn rò rỉ amoniac.

● Chỉ sử dụng các bộ phận gốc được chỉ định về amoniac (phớt, bao bì) để thay thế. Con dấu thông thường đều bị nghiêm cấm.

● Trước khi khởi động lại các van không tải dài, hãy kiểm tra chuyển động của thân và vòng đệm. Perform ammonia sealing test if necessary. Bảo vệ chống ẩm và bụi trong quá trình tắt máy để tránh ăn mòn thép không gỉ.
