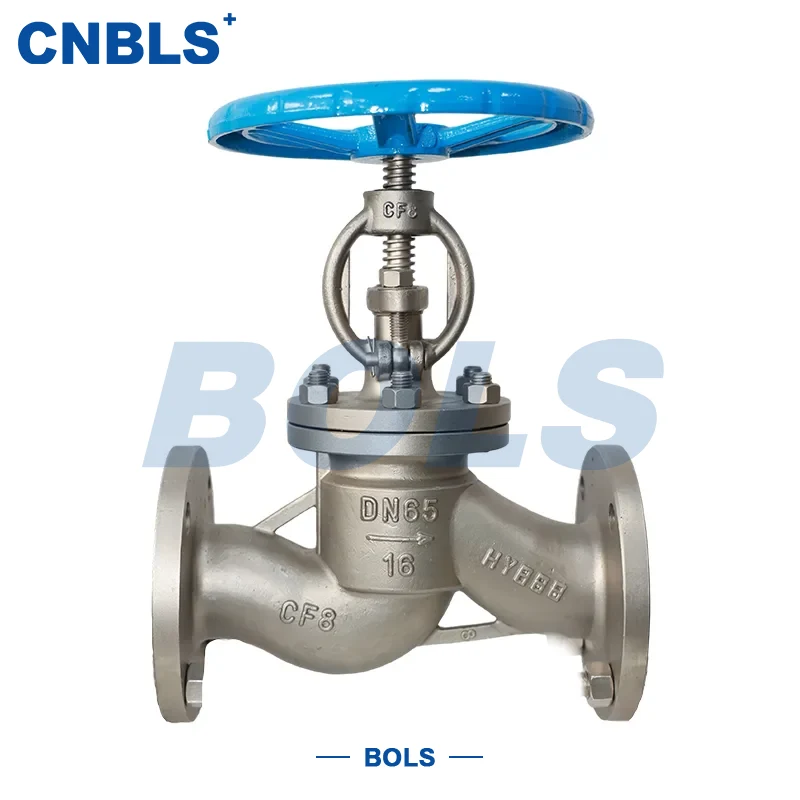

Van cầu mặt bích bằng thép không gỉ rèn

Van cầu mặt bích bằng thép không gỉ được sản xuất với công nghệ rèn tích hợp và thuộc loại van điều tiết và ngắt có độ bền cao. Cấu trúc cốt lõi bao gồm thân, nắp ca-pô và cụm đĩa được rèn bằng thép không gỉ. Van đạt được khả năng kiểm soát bật tắt đáng tin cậy và điều chỉnh dòng chảy chính xác bằng cách điều khiển đĩa lên xuống thông qua thân van.

So với van thép đúc thông thường, Van cầu mặt bích bằng thép không gỉ có mật độ vật liệu cao hơn, độ bền cơ học cao hơn và khả năng chống va đập ổn định hơn. Với thép không gỉ chống ăn mòn và cấu trúc niêm phong trưởng thành, van có thể hoạt động trong thời gian dài ở nhiệt độ cao, môi trường phương tiện áp suất cao và ăn mòn. Được thiết kế và sản xuất theo GB, API, ASME và các tiêu chuẩn khác, chúng được sử dụng rộng rãi trong dầu khí, hóa chất áp suất cao, nhà máy điện và hệ thống ngoài khơi, đóng vai trò là bộ phận điều khiển chính cho đường ống áp suất cao.

Cấu trúc cốt lõi và tính năng hiệu suất

■ Thân rèn tích hợpThân và nắp ca-pô được sản xuất bằng khuôn mở hoặc rèn khuôn kín, với cấu trúc bên trong dày đặc và không có độ xốp đúc. Độ ổn định kết cấu vượt trội so với van đúc trong điều kiện áp suất hoặc va đập dao động.

■ Đường dẫn dòng chảy thẳng Thiết kế đường thẳng tiêu chuẩn giúp giảm lực cản dòng chảy cục bộ và cung cấp khả năng điều chỉnh dòng chảy tuyến tính hơn, lý tưởng cho các hệ thống xử lý yêu cầu điều khiển ổn định.

■ OS&Y Cấu trúc vít & ách bên ngoài Thiết kế thân nâng cho phép quan sát rõ ràng vị trí van. Chủ đề gốc được cách ly khỏi môi trường, kéo dài tuổi thọ.

■ Nhiều giải pháp bịt kín Có thể sử dụng phớt cứng bằng kim loại hoặc phớt mềm PTFE tùy theo điều kiện sử dụng, cho phép van bao phủ cả ứng dụng môi trường sạch và áp suất cao ở nhiệt độ cao.

Thông số kỹ thuật cốt lõi

Cấu hình vật liệu chính Thân & nắp ca-pô

Thân & Nắp ca-pô

Cắt & Niêm phong

● Thân van: Thép không gỉ cứng kết tủa 316 hoặc 17-4PH

● Chỗ ngồi/Đĩa: Bề mặt cứng bằng vệ tinh hoặc vật liệu thân máy

● Đóng gói: Loại gia cố bằng than chì hoặc PTFE linh hoạt

● Miếng đệm mặt bích: Miếng đệm vết thương xoắn ốc / Miếng đệm vòng PTFE / RJ

Với hệ thống vật liệu trên, Van cầu mặt bích bằng thép không gỉ đạt được hiệu suất cân bằng về khả năng chống mài mòn và độ ổn định bịt kín.

Tùy chọn kích hoạt và kết nối

Với cấu hình bộ truyền động phù hợp, Van cầu mặt bích bằng thép không gỉ có thể hoạt động ổn định trong các hệ thống tự động.

Nguyên tắc lựa chọn chính

Lựa chọn theo cấp áp suất

● Đối với PN100 trở lên hoặc áp suất dao động: ưu tiên kết cấu rèn

● Đối với áp suất cực cao: Nên sử dụng mặt bích RJ

Lựa chọn vật liệu theo độ ăn mòn

● Dịch vụ tổng hợp: 304

● Dịch vụ clo hoặc axit: 316L

● Đối với nhiệt độ cao: kiểm tra ứng suất cho phép của vật liệu

Lựa chọn theo yêu cầu niêm phong

● Nhiệt độ cao, áp suất cao, chứa hạt: phốt cứng kim loại

● Dịch vụ sạch sẽ với khả năng kiểm soát rò rỉ nghiêm ngặt: Phớt mềm PTFE

Khớp theo chế độ hoạt động

● DN≤80 và tần số hoạt động thấp: thủ công

● Điều khiển từ xa hoặc tự động: điện/khí nén

● Áp suất cao lỗ khoan lớn: bánh răng côn

Lắp đặt, vận hành và bảo trì

Cài đặt

● Xác minh tính tương thích của mô hình, cấp áp suất và vật liệu

● Kiểm tra hư hỏng cơ học trên bề mặt rèn

● Lắp đặt theo hướng dòng chảy được đánh dấu trên thân máy: đầu vào thấp, đầu ra cao

Vận hành và vận hành

● Vận hành bằng tay nhẹ nhàng và chậm rãi để tránh va đập

● Tiến hành kiểm tra áp suất không tải và từng bước cho van điện/khí nén

● Đảm bảo không rò rỉ trước khi khởi động hệ thống áp suất cao

BẢO TRÌ

● Thường xuyên kiểm tra đệm kín và khớp nối mặt bích

● Khuyến nghị thử nghiệm không phá hủy UT/MT để sử dụng lâu dài

● Sửa chữa bề mặt đệm kín của đĩa và đế nếu hiệu suất điều chỉnh giảm

Khởi động lại sau khi tắt máy

● Kiểm tra hoạt động trơn tru bằng cách xoay thủ công trước khi khởi động

● Tiến hành kiểm tra vỏ và seal nếu cần thiết

● Chỉ đưa vào sử dụng sau khi đã qua kiểm tra

Ứng dụng

Với cấu trúc rèn có độ bền cao và hệ thống bịt kín đáng tin cậy, Van cầu mặt bích bằng thép không gỉ được rèn được sử dụng rộng rãi trong:

● Vận tải dầu khí

● Nhà máy hóa chất cao áp

● Hệ thống nhiệt điện & điện hạt nhân

● Nền tảng ngoài khơi và trên biển

● Đường ống xử lý áp suất cao nhiệt độ cao
