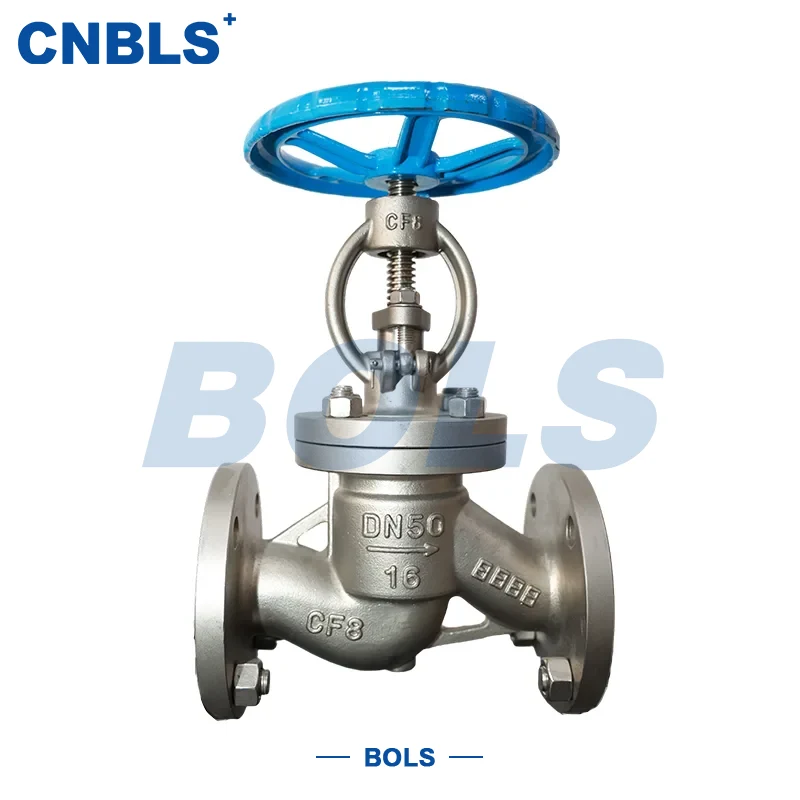

Van cầu chân không bằng thép không gỉ

Van cầu chân không bằng thép không gỉ là thiết bị cốt lõi không thể thiếu để tắt và điều chỉnh trong hệ thống chân không. Nguyên lý hoạt động cốt lõi của nó là dẫn động đĩa lên xuống thông qua thân van, thực hiện điều khiển bật tắt chính xác đường ống chân không, ngăn chặn cơ bản sự xâm nhập của khí bên ngoài và đảm bảo độ chân không của hệ thống ổn định.

Van được làm hoàn toàn bằng thép không gỉ với cấu trúc độc quyền được thiết kế cho van chân không dòng NKJ. Các bề mặt bịt kín áp dụng công nghệ bề mặt cứng bằng hợp kim cứng, có thể chịu được nhiệt độ cao và thấp xen kẽ ổn định, ăn mòn trung bình và tác động áp suất trong môi trường chân không. Tất cả quy trình sản xuất đều tuân thủ nghiêm ngặt các tiêu chuẩn kỹ thuật liên quan dành cho van chân không, giúp van chân không phù hợp với nhiều tình huống công nghiệp và phòng thí nghiệm có yêu cầu nghiêm ngặt về chân không.

Là thành phần hỗ trợ chính của hệ thống chân không, hiệu suất bịt kín và độ ổn định cấu trúc của Van cầu chân không bằng thép không gỉ quyết định trực tiếp đến hiệu quả vận hành và độ an toàn của hệ thống.

Tính năng sản phẩm cốt lõi

Hiệu suất niêm phong tuyệt vời

Sử dụng con dấu cứng bằng kim loại (làm cứng bằng hợp kim cứng) với bao bì niêm phong chân không đặc biệt. Tốc độ rò rỉ chân không 1×10⁻¹⁰ Pa·m³/s, tuân thủ JB/T 6446. Thích hợp trong điều kiện chân không cao (10⁻³ Pa) và chân không siêu cao (10⁻⁷ Pa), loại bỏ rò rỉ khí.

Cấu hình vật liệu bền

Các bộ phận cốt lõi bao gồm thân, nắp ca-pô và thân van được làm bằng thép không gỉ 304, 316 và thép không gỉ cứng kết tủa 17-4PH, phù hợp với GB/T 1220 và ASTM A182. Khả năng chống ăn mòn và mài mòn vượt trội để sử dụng lâu dài trong môi trường chân không phức tạp.

Khả năng thích ứng mạnh mẽ

Hỗ trợ kết nối mặt bích (mặt bích chân không GB/T 6070, mặt bích tiêu chuẩn GB/T 9113) và kết nối hàn (tùy chọn). Đường dẫn dòng chảy thẳng làm giảm lực cản dòng chảy. Cấu trúc vít bên ngoài cho phép quan sát trực tiếp trạng thái van để vận hành dễ dàng.

Nhiều tùy chọn kích hoạt

Có sẵn dẫn động bằng tay (tay quay có chỉ báo tỷ lệ) hoặc bằng điện (đa vòng, chống cháy nổ Exd II BT4). Loại điện để điều khiển từ xa và vận hành tần số cao; loại thủ công cho các hệ thống nhỏ và sử dụng tần số thấp.

Tuân thủ và đáng tin cậy

Được thiết kế và sản xuất theo đúng tiêu chuẩn GB/T 12235, JB/T 6446 và các tiêu chuẩn quốc gia và công nghiệp khác. Đã vượt qua bài kiểm tra áp suất vỏ, kiểm tra độ kín chân không và các cuộc kiểm tra khác. Mỗi van đáp ứng yêu cầu an toàn cho hệ thống chân không.

Ứng dụng

Với hiệu suất bịt kín chân không tuyệt vời và độ bền vật liệu, Van cầu chân không bằng thép không gỉ được sử dụng rộng rãi trong các lĩnh vực có yêu cầu chân không nghiêm ngặt:

● Điện tử & Bán dẫn: Kiểm soát đường ống chân không trong sản xuất và đóng gói chip, đảm bảo độ chân không và độ sạch cao.

● Công nghiệp quang điện: Hệ thống chân không để xử lý lớp phủ và tấm silicon, nâng cao hiệu suất chuyển đổi.

● Phủ chân không: Thiết bị phủ quang học và phần cứng, duy trì chân không ổn định cho lớp phủ đồng nhất.

● Luyện kim chân không: Làm nóng chảy và ủ trong chân không, chống lại sự thay đổi nhiệt độ và đảm bảo độ tinh khiết.

● Phòng thí nghiệm & Nghiên cứu: Các thiết bị kiểm tra chân không khác nhau, bao gồm chân không thấp, trung bình, cao và cực cao.

Thông số kỹ thuật cốt lõi

Tiêu chuẩn thiết kế & sản xuất

Vật liệu thành phần

Nguyên tắc lựa chọn

1.Mức chân không: Đảm bảo tốc độ rò rỉ ≤1×10⁻¹⁰ Pa·m³/s đối với hệ thống chân không cực cao.

2.Chất liệu: 304 cho dịch vụ tổng hợp; 316 cho môi trường có tính ăn mòn nhẹ.

3.Kết nối: Ưu tiên mặt bích chân không GB / T 6070; hàn cho các điều kiện đặc biệt.

4.Actuation: Hướng dẫn sử dụng cho hệ thống nhỏ/tần số thấp; điện để sử dụng từ xa/tần số cao.

5. Nhiệt độ: Xác nhận phạm vi nhiệt độ bao gồm các điều kiện làm việc; tăng cường đóng gói cho chu kỳ nhiệt thường xuyên.

Vận hành & Bảo trì

1.Trước khi lắp đặt: Làm sạch hoàn toàn bề mặt bên trong và bề mặt bịt kín để tránh nhiễm bẩn.

2. Lắp đặt: Sử dụng gioăng chân không (đồng, PTFE); siết chặt các bu lông theo đường chéo.

3.Hoạt động: Đóng/mở từ từ để tránh sốc áp suất.

4. Kiểm tra: Theo dõi chân không thường xuyên; kiểm tra chuyển động của thân cây và bề mặt bịt kín.

5. Bảo trì: Chỉ làm việc sau khi thoát khí; chỉ sử dụng bao bì loại chân không.

6. Bảo quản lâu dài: Kiểm tra tình trạng thu giữ và thực hiện kiểm tra niêm phong chân không trước khi tái sử dụng.

Là thiết bị ngắt lõi cho hệ thống chân không, độ ổn định và độ kín của van này ảnh hưởng trực tiếp đến hiệu suất hệ thống và chất lượng sản phẩm. Tất cả các van đều được kiểm tra đầy đủ và có thể được tùy chỉnh để đáp ứng các yêu cầu chân không cụ thể.
