Van bi ren trong bằng thép không gỉ

Kịch bản ứng dụng điển hình

Với định mức áp suất cao 1000 WOG, kết cấu thép không gỉ chống ăn mòn và kết nối ren thuận tiện, Van bi ren trong bằng thép không gỉ phù hợp với hệ thống đường ống áp suất cao trong các ngành công nghiệp khác nhau mà không cần lắp đặt phức tạp và đáp ứng chính xác các yêu cầu kiểm soát chất lỏng khác nhau. Các ứng dụng điển hình như sau:

● Công nghiệp hóa dầu: Được sử dụng trong đường ống dẫn dầu thô, dầu tinh luyện, dung môi hóa học, khí ăn mòn và các phương tiện khác. Thích hợp cho điều kiện áp suất cao 1000 WOG. Vật liệu 316/316L chống ăn mòn hiệu quả và đảm bảo hoạt động ổn định.

● Công nghiệp khí đô thị: Được sử dụng trong đường ống truyền tải và phân phối khí áp suất cao cho khí tự nhiên và LPG. Niêm phong tuyệt vời ngăn ngừa rò rỉ khí. Xếp hạng 1000 WOG hoàn toàn phù hợp với các hệ thống khí áp suất cao.

● Sản xuất công nghiệp: Ứng dụng trong hệ thống thủy lực, hệ thống bôi trơn và hệ thống khí nén. Vận hành nhanh và điều khiển trơn tru cho các thiết bị công nghiệp.

● Công nghiệp Thực phẩm & Dược phẩm: Được sử dụng cho các chất tẩy rửa ăn mòn, hơi nước nhiệt độ cao và kiểm soát chất lỏng hợp vệ sinh. Thép không gỉ 316L đáp ứng tiêu chuẩn vệ sinh không có nguy cơ ô nhiễm.

● Công nghiệp HVAC & Năng lượng: Thích hợp cho nước nóng, hơi nước và dầu dẫn nhiệt ở nhiệt độ cao. Phiên bản ghế kim loại đảm bảo hoạt động ổn định trong điều kiện nhiệt độ cao 1000 WOG.

Hướng dẫn lựa chọn vật liệu

Lựa chọn vật liệu trực tiếp xác định tuổi thọ và khả năng ứng dụng.

Thép không gỉ 304 (06Cr19Ni10): Dùng cho nước, dầu, khí thông thường (nước máy, dầu thủy lực, khí nén, khí tự nhiên). Nhiệt độ: -20°C~180°C. Tiết kiệm chi phí cho hầu hết các ứng dụng tiêu chuẩn.

Thép không gỉ 316 (06Cr17Ni12Mo2): Dùng cho môi trường ăn mòn nhẹ (nước clo, axit/kiềm yếu, dầu thô chua). Nhiệt độ: -20°C~260°C. Khả năng chống ăn mòn rỗ và kẽ hở tốt hơn 304.

Thép không gỉ 316L (022Cr17Ni12Mo2): Dùng cho môi trường ăn mòn mạnh (axit mạnh, kiềm, khí clorua). Nhiệt độ: -40°C~260°C. Carbon cực thấp tránh ăn mòn giữa các hạt, lý tưởng cho môi trường ăn mòn nghiêm trọng.

Phù hợp với chỗ ngồi:

oPTFE: Độ kín tuyệt vời, cho nhiệt độ bình thường, độ mài mòn thấp 1000 WOG.

oPPL: Dành cho nhiệt độ trung bình cao lên tới 260°C, khả năng chịu nhiệt tốt hơn PTFE.

oPhớt cứng kim loại: Dành cho nhiệt độ cao lên tới 450°C, độ mài mòn cao và điều kiện áp suất dao động.

Định nghĩa cốt lõi

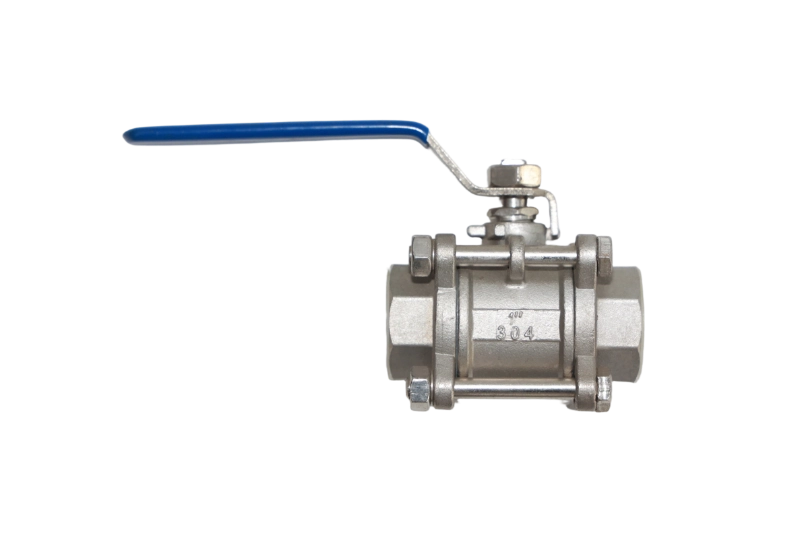

Van bi ren trong bằng thép không gỉ là van điều khiển chất lỏng có độ chính xác cao được làm bằng thép không gỉ với các đầu ren cái và định mức áp suất 1000 WOG.

1000 WOG là xếp hạng công nghiệp tiêu chuẩn có nghĩa là van phù hợp với Nước, Dầu, Khí ở 1000 psi (≈6,9 MPa).

Có sẵn ở dạng thân một mảnh hoặc 3 mảnh (loại 3 mảnh phổ biến nhất để dễ dàng bảo trì nội tuyến). Van đóng mở nhanh chóng bằng cách xoay bi 90°. Đầu ren (NPT/BSPT/G) cho phép lắp đặt dễ dàng mà không cần hàn.

Được làm bằng thép không gỉ 304/316/316L, nó được sử dụng rộng rãi trong các hệ thống hóa dầu, công nghiệp, khí đốt, thực phẩm, dược phẩm và HVAC.

Các tính năng chính & thông số cốt lõi

Các tính năng chính

● Định mức áp suất cao: Hoàn toàn tuân thủ 1000 WOG (6,9 MPa), an toàn cho nước, dầu và khí đốt áp suất cao.

● Dễ dàng lắp đặt và bảo trì: Thiết kế 3 mảnh cho phép bảo trì trực tiếp; kết nối ren không cần hàn.

● Chống ăn mòn: Thân, bi và thân bằng thép không gỉ 304/316/316L cho tuổi thọ lâu dài.

● Niêm phong đáng tin cậy: Phốt mềm ANSI cấp VI, phốt kim loại ANSI cấp IV, không rò rỉ.

● Vận hành linh hoạt: Có thể điều khiển bằng tay, bằng điện hoặc bằng khí nén.

● Phạm vi nhiệt độ rộng: -40°C ~ 450°C tùy thuộc vào chất liệu ghế.

● Kiểm soát dòng chảy chính xác: Khả năng chống dòng chảy thấp, bật tắt nhanh và điều tiết chính xác.

Bảng thông số cốt lõi

Giải thích chi tiết về 1000 WOG

● W (Nước): Phù hợp với nước sạch, nước tuần hoàn, nước máy, nước thải có tính ăn mòn nhẹ.

● O (Dầu): Thích hợp cho dầu khoáng, dầu thủy lực, dầu bôi trơn, dầu diesel, xăng, dầu nặng.

● G (Gas): Thích hợp cho khí tự nhiên, LPG, khí nén, khí trơ, khí ăn mòn thông thường.

● 1000: Áp suất làm việc định mức 1000 psi (≈6,9 MPa).

Áp suất thử vỏ: 1500 psi (định mức 1,5 ×)

Áp suất kiểm tra con dấu: 1100 psi (định mức 1,1 ×)

Điểm cốt lõi để cài đặt và bảo trì

Điểm cài đặt

1.Xác minh cấp áp suất, kích thước, ren, vật liệu và khả năng tương thích trung bình.

2. Làm sạch ren và khoang van trước khi lắp đặt.

3.Sử dụng băng PTFE hoặc keo dán ren; vặn chặt để tránh hư hỏng.

4. Thực hiện kiểm tra áp suất ít nhất 30 phút trước khi vận hành.

5.Dự trữ không gian vận hành và bảo trì; lắp đặt bảo vệ để sử dụng ngoài trời.

Điểm bảo trì

1. Kiểm tra thường xuyên về rò rỉ, ăn mòn và hiệu suất vận hành.

2. Làm sạch và bảo vệ bề mặt bên ngoài khỏi bị ăn mòn.

3. Thay thế chỗ ngồi và vòng đệm khi bị mòn hoặc rò rỉ.

4.Đối với van dẫn động: kiểm tra động cơ, nguồn cấp khí, công tắc giới hạn và bôi trơn thường xuyên.

5. KHÔNG sửa chữa dưới áp lực. Ghi lại lịch sử bảo trì để truy xuất nguồn gốc.

Lợi thế sản phẩm

Van bi ren trong bằng thép không gỉ được thiết kế để kiểm soát chất lỏng áp suất trung bình cao. Với xếp hạng 1000 WOG, thép không gỉ chống ăn mòn, lắp đặt ren thuận tiện và cấu trúc 3 mảnh thân thiện với người dùng, chúng được sản xuất theo tiêu chuẩn API 608 và ASME.

Các van cung cấp độ kín đáng tin cậy, hoạt động linh hoạt và tuổi thọ dài, được sử dụng rộng rãi trong các lĩnh vực hóa dầu, khí đốt, công nghiệp, thực phẩm và HVAC. Chúng đơn giản hóa việc bố trí đường ống, giảm chi phí lắp đặt và bảo trì, đồng thời đóng vai trò là giải pháp đáng tin cậy cho các hệ thống chất lỏng áp suất cao có lỗ khoan nhỏ.
