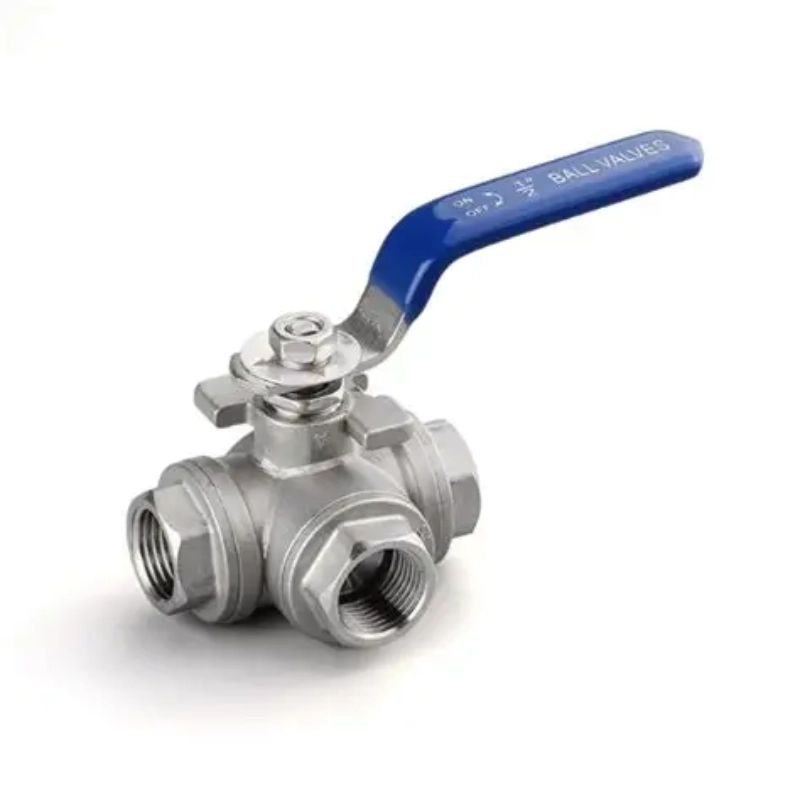

Van bi có ren bên trong bằng thép không gỉ
Bolaisi cung cấp chất lượng ổn định và sản xuất chuyên nghiệp cho các giải pháp kiểm soát dòng chảy công nghiệp. Chúng tôi cung cấp Van bi ren trong bằng thép không gỉ được chế tạo theo tiêu chuẩn API 608 và ASME, với thép không gỉ rèn, định mức áp suất 1000 WOG và điều khiển cổng T/L đáng tin cậy. Là một nhà sản xuất có kinh nghiệm, chúng tôi cung cấp thiết kế ren tiên tiến, độ kín ổn định và các tùy chọn tùy chỉnh để hỗ trợ bán buôn và mua sắm dự án trên toàn thế giới.
Van bi có ren bên trong bằng thép không gỉcung cấp khả năng điều khiển đa cổng đáng tin cậy cho đường ống áp suất trung bình cao. Với mức áp suất cao, đường dẫn dòng chảy linh hoạt, lắp đặt bằng ren và thân bằng thép không gỉ chống ăn mòn, chúng đơn giản hóa việc bố trí đường ống một cách hiệu quả và giảm chi phí lắp đặt & bảo trì. Là một cổng đa năngvan bi, chúng được sử dụng rộng rãi trong nhiều ngành công nghiệp và đóng vai trò là giải pháp đáng tin cậy cho dịch vụ trộn, chuyển hướng và ngắt dòng chảy.
Xếp hạng áp suất cao 1000 WOG
Được định mức tới 1000 psi (≈6,9 MPa) để có hiệu suất ổn định trong dịch vụ nước, dầu khí.
Điều khiển đa cổng loại T & loại L
Cổng T để trộn và chuyển hướng, cổng L để chuyển mạch và ngắt - một van, nhiều đường dẫn dòng chảy.
Cài đặt ren nữ
Ren NPT / BSPT / G tiêu chuẩn — không cần hàn, nhẹ và lắp đặt nhanh.
Thân thép không gỉ rèn
Cấu trúc rèn một mảnh hoặc hai mảnh 304/316 / 316L để tăng cường độ bền và chống ăn mòn.
Rò rỉ bằng không ANSI lớp VI
Ghế PTFE/PPL với các vòng đệm có độ bền cao mang lại khả năng đóng chặt đáng tin cậy.
Truyền động linh hoạt
Tay cầm hoặc hộp số; có sẵn bộ truyền động điện và khí nén có lắp đặt ISO 5211.
Định nghĩa sản phẩm
Van bi có ren bên trong bằng thép không gỉ là loại van điều khiển lưu lượng nhiều cổng có chỉ số 1000 WOG, phù hợp với dịch vụ Nước-Dầu-Khí. Nó sử dụng một quả bóng loại T hoặc loại L để thực hiện trộn, chuyển hướng hoặc chuyển đổi dòng chảy bằng cách xoay 90°.
Với thân rèn một mảnh hoặc hai mảnh và kết nối ren cái (NPT / BSPT / G), nó cho phép lắp đặt đèn công cụ mà không cần hàn. Được làm bằng thép không gỉ 304/316/316L, nó có độ bền cao, chống ăn mòn và tuổi thọ cao, được sử dụng rộng rãi trong các hệ thống hóa dầu, HVAC, công nghiệp, thực phẩm và dược phẩm. Đối với các kết nối đường ống có mặt bích, hãy xemvan bi mặt bích bằng thép không gỉ.
Thông số kỹ thuật
| Mục thông số | Giá trị tham số |
| Lớp áp lực | 1000 WOG (1000 psi ≈ 6,9 MPa); Kiểm tra vỏ: 1500 psi (≈10,3 MPa); Kiểm tra độ kín: 1100 psi (≈7,6 MPa) |
| Đường kính danh nghĩa | 1/4" ~ 2" (DN8 ~ DN50); Kích thước chính: 1/2" (DN15), 3/4" (DN20), 1" (DN25), 1-1/2" (DN40) |
| Loại bóng | Loại T (trộn/chuyển hướng 3 chiều), Loại L (chuyển hướng/ngắt 2 chiều) |
| Cấu trúc & kết nối cơ thể | Thép không gỉ rèn một mảnh / 2 mảnh; Ren cái (NPT/BSPT/G), không cần hàn |
| Vật liệu cốt lõi | Thân/Bóng/Thân: Inox 304/316/316L; Chỗ ngồi: PTFE/PPL; Con dấu: cao su cường độ cao / than chì linh hoạt |
| Nhiệt độ áp dụng | Ghế PTFE: -20oC ~ 120oC; Ghế PPL: -20oC ~ 200oC |
| Phương tiện áp dụng | Nước, dầu, khí tự nhiên, LPG, khí nén, dung môi hóa học, môi trường ăn mòn nhẹ/mạnh |
| Phương thức hoạt động | Hướng dẫn sử dụng (tay bướm/tay cầm vuông/hộp số); Tùy chọn: Điện (Bật-Tắt / Điều chế), Khí nén (Tác động đơn / đôi), lắp ISO 5211 |
Ý nghĩa của 1000 WOG
1000 WOG là chỉ số áp suất và phương tiện phổ biến trong ngành van:
W
Nước
Nước sạch, nước tuần hoàn, nước máy, nước thải có tính ăn mòn nhẹ.
O
Dầu
Dầu khoáng, dầu thủy lực, dầu bôi trơn, dầu diesel, xăng.
G
Khí đốt
Khí tự nhiên, LPG, khí nén, khí trơ.
1000
Áp suất định mức
Áp suất làm việc 1000 psi (≈6,9 MPa) đối với đường ống áp suất trung bình-cao.
Bóng loại T và bóng loại L: Sự khác biệt cốt lõi
| Mục so sánh | Bóng chữ T | Bóng loại L |
| Cấu trúc đường dẫn | Hình chữ T 3 chiều, ba cổng có thể hoán đổi cho nhau | Hình chữ L 2 chiều, 2 cổng kết nối |
| Chức năng cốt lõi | Trộn, chuyển hướng, hội tụ | Chuyển hướng, tắt |
| Kịch bản áp dụng | Trộn trung bình, phân phối thủy lực, hệ thống đa kênh | Chuyển mạch dòng chảy, ngắt mạch |
| Hiệu suất niêm phong | ANSI Lớp VI | ANSI Lớp VI (ổn định hơn) |
| Điều cấm kỵ sử dụng | Tránh mở hoàn toàn 3 chiều dưới chênh lệch áp suất cao | Tuyệt đối không có kết nối 3 chiều |
Hướng dẫn lựa chọn vật liệu
Thép không gỉ 304
Đối với nước, dầu khí nói chung; -20oC ~ 120oC; ứng dụng phổ biến nhất.
Thép không gỉ 316
Đối với môi trường ăn mòn nhẹ và chất lỏng có chứa clorua; khả năng chống rỗ tốt hơn.
Thép không gỉ 316L
Đối với khí ăn mòn mạnh, axit, kiềm và clorua; khả năng hàn tuyệt vời và khả năng chống ăn mòn.
Phù hợp với chỗ ngồi
PTFE: niêm phong tốt, nhiệt độ chung. PPL: nhiệt độ cao lên tới 200oC.
Tính năng cốt lõi
Đánh giá áp suất cao
1000 WOG (6,9 MPa), ổn định khi làm việc ở áp suất cao.
Kiểm soát nhiều cổng
Bóng loại T/L để trộn, chuyển hướng và chuyển đổi.
Dễ dàng cài đặt
Ren NPT/BSPT/G tiêu chuẩn, không cần hàn.
Chất liệu cao cấp
Thân bằng thép không gỉ rèn có khả năng chống ăn mòn tuyệt vời.
Niêm phong đáng tin cậy
Hiệu suất rò rỉ bằng không ANSI Class VI.
Vận hành linh hoạt
Bằng tay/điện/khí nén, gắn ISO 5211.
Phạm vi nhiệt độ rộng
-20oC ~ 200oC tùy thuộc vào chất liệu ghế.
Lắp đặt & Bảo trì
Điểm cài đặt
- Xác nhận loại bóng (T/L), kích thước, áp suất, ren và vật liệu.
- Làm sạch ren và khoang van trước khi lắp đặt.
- Sử dụng băng PTFE hoặc keo dán ren; thắt chặt đúng cách.
- Dành đủ không gian hoạt động cho tay cầm.
- Thực hiện kiểm tra áp suất theo tiêu chuẩn 1000 WOG trước khi sử dụng.
Điểm bảo trì
- Kiểm tra thường xuyên sự rò rỉ, ăn mòn và vận hành.
- Làm sạch và bôi chất chống ăn mòn cho các bộ phận bên ngoài.
- Thay thế chỗ ngồi và vòng đệm nếu xảy ra rò rỉ.
- Đối với bộ truyền động điện/khí nén: kiểm tra động cơ, nguồn cấp khí và công tắc giới hạn.
- Không sửa chữa dưới áp lực.
Kịch bản ứng dụng điển hình
- Hóa dầu:trộn trung bình, chuyển hướng và chuyển mạch.
- Sản xuất công nghiệp:hệ thống thủy lực và mạch làm mát.
- HVAC thành phố:trộn và phân phối nước.
- Thực phẩm & Dược phẩm:kiểm soát chất lỏng vệ sinh (316L).
- Khí & Năng lượng:chuyển đổi dòng khí đốt tự nhiên / LPG.
Tại sao chọn van Bolaisi
Hệ thống chất lượng đã được xác minh
Được chứng nhậnGB/T 19001-2016 / ISO 9001:2015hệ thống quản lý chất lượng quốc tế.
Rèn & Gia công trong nhà
Kiểm soát toàn bộ quá trình từ nguyên liệu thô đến van thành phẩm tại nhà máy Ôn Châu của chúng tôi.
Đã kiểm tra áp suất 100%
Mỗi van bi chữ T đều được kiểm tra vỏ và kiểm tra kín theo yêu cầu 1000 WOG trước khi giao hàng.
Hỗ trợ kỹ thuật
Đội ngũ kỹ thuật của chúng tôi giúp bạn chọn loại chữ T hoặc loại L, chất liệu mặt ngồi, tiêu chuẩn ren và cơ cấu dẫn động.
Toàn bộ dòng sản phẩm
Chúng tôi cũng cung cấpvan bi ren trong bằng thép không gỉ, van bi điện inoxVàvan bi mặt bích ba chiều.
OEM & ODM có sẵn
Hỗ trợ kích thước tùy chỉnh, vật liệu, loại ren, truyền động và nhãn hiệu trên bảng tên.
Hình ảnh sản phẩm
Câu hỏi thường gặp
Sự khác biệt giữa van bi ba chiều loại T và loại L là gì?
Một quả bóng loại T có một lối đi hình chữ T kết nối ba cổng thay thế cho nhau, lý tưởng cho việc trộn, chuyển hướng và hội tụ các dòng chảy. Bóng loại L có một lối đi hình chữ L chỉ kết nối hai cổng cùng một lúc, phù hợp cho việc chuyển mạch và ngắt dòng chảy. Chọn loại T cho nhiệm vụ trộn và loại L để chuyển hướng hoặc cách ly mạch.
1000 WOG có ý nghĩa gì trên van bi?
1000 WOG có nghĩa là van được định mức cho áp suất làm việc 1000 psi (≈6,9 MPa) trong dịch vụ Nước, Dầu và Khí đốt. Đây là đánh giá phổ biến trong ngành đối với van bi bằng thép không gỉ có ren và cho thấy sự phù hợp đối với các đường ống áp suất trung bình cao xử lý nước, dầu, khí tự nhiên, LPG và khí nén.
Những kích cỡ và tiêu chuẩn chủ đề nào có sẵn?
Chúng tôi sản xuất van bi chữ T bên trong bằng thép không gỉ từ 1/4" đến 2" (DN8 đến DN50), với các kích thước chính 1/2", 3/4", 1" và 1-1/2". Các tùy chọn luồng tiêu chuẩn bao gồm NPT, BSPT và G (BSPP). Tiêu chuẩn chủ đề tùy chỉnh có sẵn theo yêu cầu.
Những van này có thể được tự động hóa bằng bộ truyền động điện hoặc khí nén không?
Đúng. Tất cả các model đều có miếng đệm gắn ISO 5211 để gắn bộ truyền động trực tiếp. Các bộ truyền động điện (bật hoặc điều chế) và khí nén (tác động đơn hoặc kép) có sẵn dưới dạng tùy chọn, khiến chúng phù hợp với các hệ thống điều khiển quá trình tự động. Xem của chúng tôivan bi điện inoxđể tham khảo.
Nhiệt độ làm việc tối đa là bao nhiêu?
Với ghế PTFE, van xử lý -20oC đến 120oC. Với ghế PPL, phạm vi mở rộng từ -20oC đến 200oC. Đối với yêu cầu nhiệt độ cao hơn, vui lòngliên hệ với chúng tôiđể có thiết kế thay thế phù hợp.
Bạn có cung cấp sản xuất OEM / ODM không?
Đúng. Là một nhà máy trực tiếp, chúng tôi hỗ trợ các vật liệu thân vợt tùy chỉnh, cấu hình bóng T/L, tiêu chuẩn ren, cơ cấu truyền động, loại tay cầm và thương hiệu của khách hàng. Gửi bản vẽ hoặc đặc điểm kỹ thuật của bạn và chúng tôi sẽ báo giá cho phù hợp.
Cần báo giá nhanh cho Van bi chữ T bằng thép không gỉ?
Gửi cho chúng tôi kích thước, tiêu chuẩn ren, loại cổng T hoặc L, áp suất trung bình và làm việc của bạn - các kỹ sư của chúng tôi sẽ trả lời bằng giải pháp kỹ thuật trong vòng 24 giờ.
