Van bi mặt bích mỏng bằng thép không gỉ
Là nhà sản xuất đáng tin cậy với công nghệ sản xuất tiên tiến, Bolaisi chuyên về van điều khiển chất lỏng tiết kiệm không gian với kiểm soát chất lượng nghiêm ngặt. Chúng tôi cung cấp Van bi mặt bích mỏng bằng thép không gỉ, có thân rèn mỏng, hiệu suất dòng chảy cao và khả năng bịt kín đáng tin cậy. Chúng tôi cung cấp kích thước tùy chỉnh và dịch vụ bán buôn để đáp ứng nhu cầu của hệ thống đường ống công nghiệp trong không gian hạn chế.
Van bi mặt bích mỏng bằng thép không gỉlà các van điều khiển chất lỏng quay có thân rèn mỏng và kết nối mặt bích, được sử dụng để đóng mở nhanh và điều chỉnh dòng chảy cơ bản. Được chế tạo từ thép không gỉ 304/316/316L với thân máy mỏng được rèn nguyên khối, chúng mang lại dòng chảy đầy đủ, bịt kín hai chiều đáng tin cậy và vận hành 90° dễ dàng. Là một thiết bị nhỏ gọnvan bi, chúng là sự lựa chọn ưu tiên ở những nơi có không gian lắp đặt, trọng lượng và hiệu quả chuyển mạch rất quan trọng.
30-50% Cơ thể gầy hơn
20-40% Trọng lượng nhẹ hơn
.010,01MPa Giảm áp suất
425oC Nhiệt độ dịch vụ tối đa
Ưu điểm sản phẩm cốt lõi
01
Thiết kế mỏng tiết kiệm không gian
Thân thanh mảnh được rèn một mảnh, mỏng hơn 30%–50% và nhẹ hơn 20%–40% so với van bi mặt bích thông thường — lý tưởng cho không gian hạn chế, đường trượt và thiết bị nhẹ.
02
Hiệu suất dòng chảy cao
Quả cầu có lỗ khoan đầy đủ với đường dẫn dòng chảy êm ái; giảm áp suất ≤ 0,01 MPa ở lưu lượng định mức, công suất dòng chảy cao hơn đáng kể so với van cầu.
03
Niêm phong hai chiều đáng tin cậy
Phớt mềm PTFE hoặc phớt cứng kim loại cho dịch vụ nhiệt độ cao và áp suất cao; niêm phong hai chiều tương thích với dòng chảy hai hướng.
04
Vận hành dễ dàng và bảo trì thấp
Xoay 90° để bật tắt nhanh chóng với mô-men xoắn vận hành thấp; cấu trúc đơn giản để dễ dàng thay thế các bộ phận cốt lõi và giảm thiểu nguy cơ tắc nghẽn.
05
Vật Liệu Chất Lượng Cao & Tuân Thủ
Thân, bi và thân bằng thép không gỉ 304/316/316L có khả năng chống ăn mòn tuyệt vời và khả năng truy xuất nguồn gốc vật liệu đầy đủ.
06
Phạm vi áp suất và nhiệt độ rộng
PN16 – PN100 (Loại 150 – 600) với dải nhiệt độ làm việc từ -20oC đến 425oC tùy thuộc vào lựa chọn phốt và chỗ ngồi.
Định nghĩa sản phẩm & Nguyên tắc làm việc
Van bi mặt bích mỏng bằng thép không gỉ là van điều khiển chất lỏng quay với thân rèn mỏng và kết nối mặt bích, được sử dụng để bật tắt nhanh và điều chỉnh dòng chảy cơ bản.
0° Mở hoàn toàn
Cổng phù hợp với hướng dòng chảy - công suất dòng chảy tối đa.
90° Đóng hoàn toàn
Cổng vuông góc với dòng chảy - cách ly hoàn toàn.
0–90° Điều tiết
Các góc trung gian cung cấp khả năng điều tiết dòng chảy cơ bản.
Bộ truyền động điều khiển thân và quả bóng quay 0°–90°. Vật liệu 304/316/316L đảm bảo khả năng tương thích đa phương tiện trên các ứng dụng công nghiệp.
Thông số kỹ thuật cốt lõi
Van bi mặt bích bằng thép không gỉ mỏng có thể thích ứng với các điều kiện nhiệt độ, áp suất và môi trường khác nhau. Tất cả các thông số đều đã trải qua quá trình kiểm tra nghiêm ngặt để đảm bảo độ ổn định và độ tin cậy của sản phẩm, phù hợp trực tiếp với nhu cầu sử dụng thực tế của người mua.
| Mục thông số | Giá trị tham số |
| Đường kính danh nghĩa | DN15 ~ DN200 (NPS 1/2" ~ 8"); tiêu chuẩn: DN25, DN50, DN80, DN100 |
| Lớp áp lực | PN16, PN25, PN40, PN64, PN100; Lớp 150, 300, 600 |
| Nhiệt độ áp dụng | PTFE: -20oC ~ 120oC; FKM: -20oC ~ 180oC; Phốt cứng SS: -29oC ~ 200oC; Vệ tinh: -40oC~425oC |
| Vật liệu cốt lõi | Thân/Bóng/Thân: 304/316/316L; Con dấu: PTFE / FKM (mềm); SS / Vệ tinh (cứng) |
| Phương tiện áp dụng | Nước, nước biển, chất lỏng thực phẩm, dầu mỏ, dầu thủy lực, dung môi hóa học, axit/kiềm yếu, hơi nước, khí nén |
| Kích hoạt | Hướng dẫn sử dụng (đòn bẩy / tay quay), bánh răng sâu, điện (tùy chọn Modbus) |
| Cấu trúc cơ thể | Thân máy được rèn mỏng nguyên khối, mỏng hơn 30%–50%; khoan đầy đủ |
Các loại chính và ứng dụng phù hợp
Hướng dẫn sử dụng con dấu mềm
PTFE / FKM · Vận hành nhanh 90°
Các dây chuyền cung cấp nước đô thị, HVAC, thực phẩm và đồ uống yêu cầu bật tắt thủ công nhanh chóng và không rò rỉ.
Bánh răng giun cứng
Kim loại / Vệ tinh · Nhiệt độ và áp suất cao
Hệ thống hóa dầu, hơi nước của nhà máy điện và dầu nhiệt nơi nhiệt độ cao và khả năng chống mài mòn là rất quan trọng.
Con dấu điện mềm
Thiết bị truyền động điện · Phản hồi tùy chọn
HVAC tự động, mạng lưới nước và dây chuyền dược phẩm yêu cầu điều khiển từ xa và không rò rỉ.

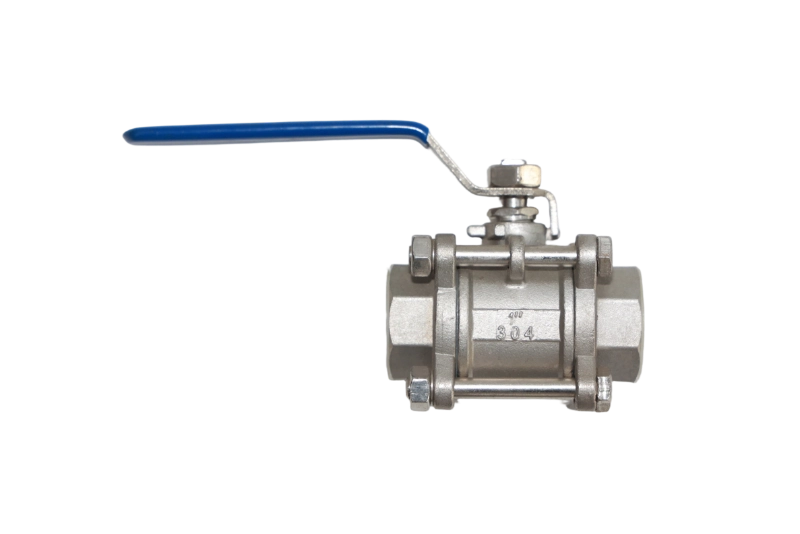

Đối với các đường ống hoàn toàn tự động, hãy xemvan bi điện inox. Đối với các kết nối ren trong các ống góp chặt chẽ, hãy xemvan bi ren trong bằng thép không gỉ.
Hướng dẫn lựa chọn vật liệu
Thân / Bóng / Thân
304 Dịch vụ tổng hợp
Nước, không khí và dầu; -20oC ~ 100oC; tiết kiệm chi phí cho thành phố và ngành công nghiệp nói chung.
316 Chống ăn mòn
Dịch vụ clorua, nước biển và axit yếu; khả năng chống rỗ tốt hơn.
316L Lớp vệ sinh
Dịch vụ ăn mòn và vệ sinh mạnh mẽ; Đạt tiêu chuẩn FDA/3A cho dòng thực phẩm và dược phẩm.
Con dấu
PTFE -20oC ~ 120oC
Chống ăn mòn mạnh, không rò rỉ.
FKM (Viton) -20oC ~ 180oC
Kháng hóa chất tuyệt vời.
Con dấu cứng SS -29oC ~ 200oC
Áp suất cao và phương tiện mài mòn.
Con dấu cứng vệ tinh Lên tới 425oC
Khả năng chống mài mòn cực cao.
Kịch bản ứng dụng điển hình
Van bi mặt bích mỏng bằng thép không gỉ, với thiết kế mỏng, chuyển mạch hiệu quả và bịt kín đáng tin cậy, được sử dụng rộng rãi trong các hệ thống đường ống ở nhiều ngành công nghiệp khác nhau, nơi không gian lắp đặt và hiệu quả chuyển mạch là rất quan trọng.
Thực phẩm & Dược phẩm
Phớt mềm 316L + PTFE, thiết kế mỏng dành cho dây chuyền sản xuất dày đặc.
hóa dầu
Con dấu cứng 316 / 316L, Loại 150–600, dành cho dung môi nhiệt độ cao và dầu thô chua.
Đô thị & Xây dựng
Con dấu mềm 304 cho hệ thống cấp nước, HVAC và cấp nước thứ cấp.
Công nghiệp & Hàng hải
Mỏng và nhẹ cho hệ thống thủy lực, khí nén và hàng hải; chống rung mạnh.
Năng lượng & Năng lượng Mới
Con dấu cứng để làm mát nhiệt độ cao và đường hơi trong các nhà máy điện PV, năng lượng gió và điện.
Lắp đặt & Bảo trì
Điểm cài đặt
- Con dấu hai chiều; đi theo mũi tên dòng chảy để thuận tiện cho việc bảo trì; dự trữ đủ không gian hoạt động.
- Mặt bích sạch; sử dụng miếng đệm thích hợp; siết chặt các bu lông theo chiều ngang theo 2–3 giai đoạn.
- Làm sạch đường ống; kiểm tra độ xoay của bóng; kiểm tra thiết bị truyền động điện trước khi lắp đặt.
- Điều áp chậm, thông hơi, kiểm tra áp suất trong 30 phút trước khi vận hành.
Điểm bảo trì
- Kiểm tra định kỳ: kiểm tra độ rò rỉ, độ kín của bu lông và hoạt động của bu lông; bôi trơn thân cây hàng tháng.
- Thay thế các miếng đệm, chỗ ngồi hoặc vòng đệm nếu xảy ra rò rỉ; hoàn thiện hoặc thay thế các bề mặt bịt kín bị mòn.
- Làm sạch bên ngoài, tra dầu chống gỉ; tăng cường bảo vệ trong môi trường clorua/muối.
- Không sửa chữa dưới áp lực; xử lý kẹt giấy một cách nhẹ nhàng; khắc phục sự cố thiết bị truyền động một cách an toàn.
- Thiết lập hồ sơ bảo trì để quản lý vòng đời.
Tại sao chọn van Bolaisi
Hệ thống chất lượng đã được xác minh
Được chứng nhậnGB/T 19001-2016 / ISO 9001:2015hệ thống quản lý chất lượng quốc tế.
Rèn & Gia công trong nhà
Kiểm soát toàn bộ quá trình từ nguyên liệu thô đến van thành phẩm tại nhà máy Ôn Châu của chúng tôi.
Đã kiểm tra áp suất 100%
Mỗi van bi mặt bích mỏng đều được kiểm tra vỏ và chỗ ngồi trước khi giao hàng.
Hỗ trợ kỹ thuật
Đội ngũ kỹ thuật của chúng tôi giúp bạn chọn vật liệu thân máy, loại vòng đệm, cấp áp suất và cơ cấu truyền động.
Toàn bộ dòng sản phẩm
Chúng tôi cũng cung cấpvan bi mặt bích bằng thép không gỉ, van bi cách nhiệt áo khoácVàvan bi thép carbon.
OEM & ODM có sẵn
Hỗ trợ kích thước tùy chỉnh, vật liệu, tiêu chuẩn mặt bích, truyền động và nhãn hiệu trên bảng tên.

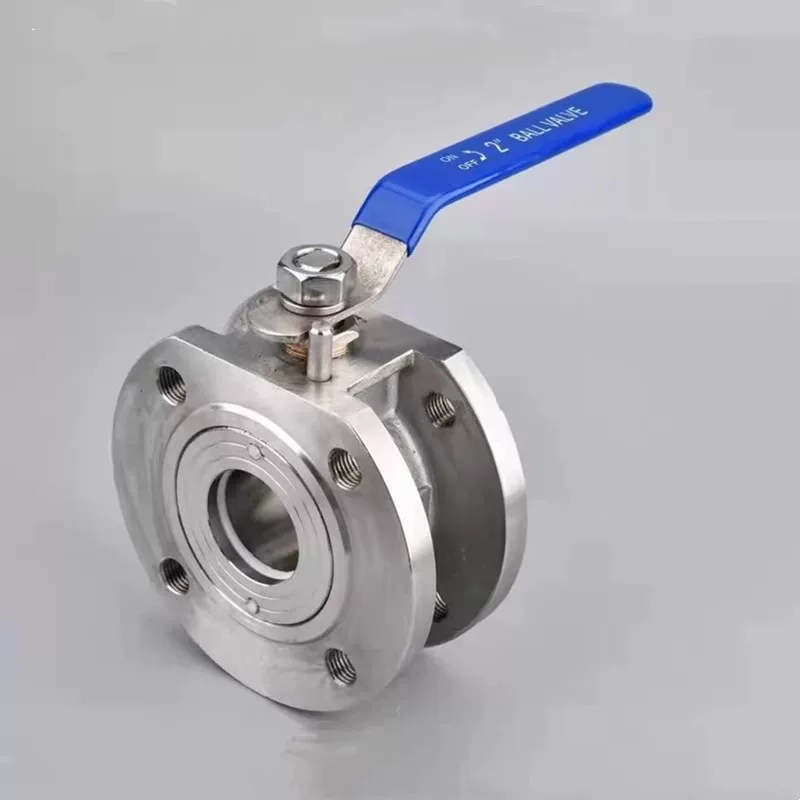

Hình ảnh sản phẩm
Câu hỏi thường gặp
Van bi mặt bích mỏng bằng thép không gỉ là gì?
Đây là loại van bi mặt bích có thân được rèn nguyên khối mỏng, mỏng hơn 30%–50% và nhẹ hơn 20%–40% so với van bi mặt bích thông thường. Nó cung cấp dòng chảy đầy đủ, bịt kín hai chiều và vận hành bật tắt nhanh 90°, khiến nó trở nên lý tưởng cho các không gian hạn chế, bố trí đường ống dày đặc và thiết bị nhẹ.
Thiết kế mỏng tiết kiệm được bao nhiêu không gian và trọng lượng?
So với van bi mặt bích tiêu chuẩn, thân van rèn mỏng mỏng hơn 30%–50% và nhẹ hơn 20%–40%. Điều này làm giảm các yêu cầu hỗ trợ, đơn giản hóa việc bố trí đường ống và giảm tổng chi phí lắp đặt — đặc biệt có giá trị trong các hệ thống đường ống, hệ thống hàng hải và các đơn vị xử lý mô-đun.
Những loại áp lực và kích cỡ có sẵn?
Chúng tôi sản xuất van bi mặt bích mỏng từ DN15 đến DN200 (NPS 1/2" đến 8"), với kích thước tiêu chuẩn DN25, DN50, DN80 và DN100. Các loại áp suất bao gồm PN16, PN25, PN40, PN64, PN100 và Class 150, 300, 600 để phù hợp với các mức xếp hạng đường ống khác nhau.
Sự khác biệt giữa con dấu mềm và con dấu cứng là gì?
Phốt mềm sử dụng đế PTFE hoặc FKM cho dịch vụ -20oC~180oC không rò rỉ - lý tưởng cho các dây chuyền nước, HVAC, thực phẩm và hóa chất nói chung. Phốt cứng sử dụng ghế bằng thép không gỉ hoặc Stellite cho dịch vụ -29oC~425oC với môi trường chịu áp suất cao và mài mòn - lý tưởng cho các ứng dụng hóa dầu, hơi nước, dầu nhiệt và nhà máy điện.
Van có thể được tự động hóa bằng thiết bị truyền động điện không?
Đúng. Tất cả các kiểu máy đều chấp nhận bộ truyền động điện (bật hoặc điều chế, Modbus tùy chọn) và bộ truyền động khí nén thông qua tấm gắn tiêu chuẩn ISO 5211. Các tùy chọn bánh răng và cần gạt bằng tay hoặc tay quay cũng có sẵn. Xem của chúng tôivan bi điện inoxđể tham khảo.
Bạn có cung cấp sản xuất OEM / ODM không?
Đúng. Là một nhà máy trực tiếp, chúng tôi hỗ trợ các vật liệu thân máy tùy chỉnh (304 / 316 / 316L), loại con dấu (PTFE / FKM / SS / Stellite), tiêu chuẩn mặt bích (GB / ANSI / DIN / JIS), truyền động và xây dựng thương hiệu cho khách hàng. Gửi bản vẽ hoặc đặc điểm kỹ thuật của bạn và chúng tôi sẽ báo giá cho phù hợp. Vui lòngliên hệ với chúng tôiđể biết chi tiết.
Bạn đã sẵn sàng đặt hàng Van bi mặt bích mỏng bằng thép không gỉ chưa?
Gửi cho chúng tôi kích thước, cấp áp suất, tiêu chuẩn mặt bích, môi trường và nhiệt độ của bạn - các kỹ sư của chúng tôi sẽ trả lời kèm theo giải pháp kỹ thuật và báo giá trong vòng 24 giờ.
