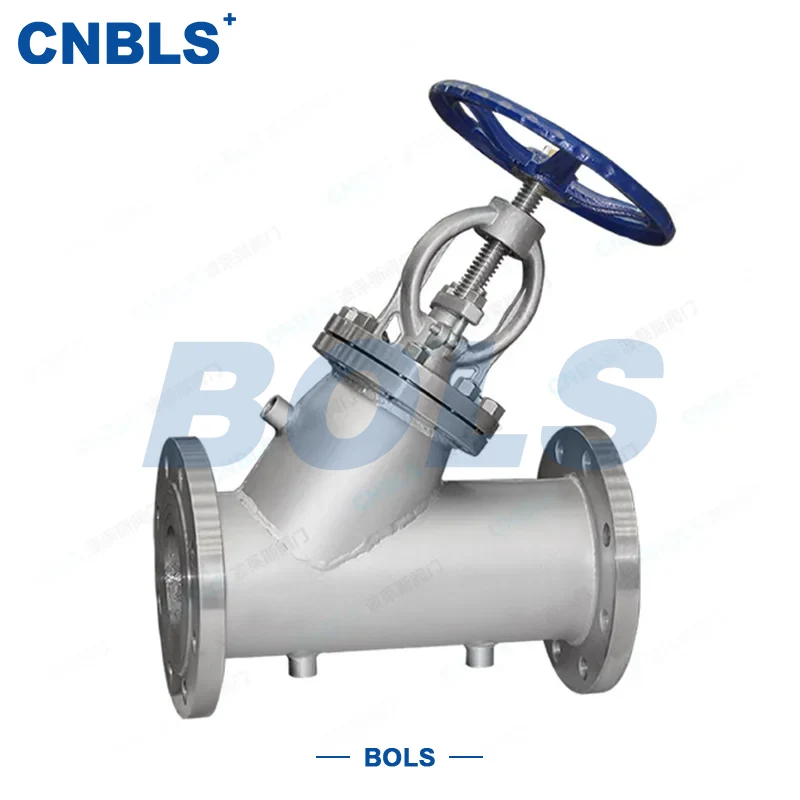

Van ngắt nhiệt

Van ngắt nhiệt là van cầu cách nhiệt được thiết kế đặc biệt cho các phương tiện có xu hướng đông đặc, kết tinh hoặc yêu cầu vận chuyển ở nhiệt độ không đổi. Chúng có thân chính hoàn toàn bằng thép không gỉ và cấu trúc áo cách nhiệt tích hợp. Van kiểm soát dòng chảy và điều chỉnh tốc độ dòng chảy bằng cách nâng và hạ đĩa thông qua thân van.

Hơi nước, nước nóng hoặc các phương tiện sưởi ấm khác có thể được lưu thông trong khu vực áo khoác, hoặc có thể đổ đầy len đá, bông thủy tinh và các vật liệu cách nhiệt khác vào bên trong để ổn định nhiệt độ trung bình, ngăn chặn sự đông đặc và kết tinh ở nhiệt độ thấp, tản nhiệt quá mức ở nhiệt độ cao và giảm mức tiêu thụ năng lượng của hệ thống.

Van ngắt nhiệt được làm hoàn toàn bằng thép không gỉ, với thiết kế bịt kín gia cố cho cả vỏ và van chính. Chúng có khả năng chống ăn mòn tuyệt vời, chịu nhiệt độ cao và độ kín đáng tin cậy, đồng thời được sản xuất theo đúng tiêu chuẩn quốc gia và Mỹ có liên quan. Chúng được sử dụng rộng rãi trong hóa dầu, chế biến thực phẩm, dược phẩm, sưởi ấm, hóa chất than và các ngành công nghiệp khác, đóng vai trò là van chính để phân phối ổn định dầu thô, xi-rô, nhựa đường, bùn hóa học và các phương tiện khác.

Cấu trúc & tính năng cốt lõi

Cấu trúc chính

● Thân, nắp ca-pô và vỏ cách nhiệt được làm bằng thép không gỉ.

● Đường dẫn dòng chảy thẳng có lực cản dòng chảy thấp giúp phân phối môi chất trơn tru.

● Cấu trúc Vít & Yoke (OS&Y) bên ngoài cho chỉ báo đóng/mở rõ ràng và bảo trì dễ dàng.

Cấu trúc cách nhiệt

● Loại áo khoác: tuần hoàn hơi nước/nước nóng để kiểm soát nhiệt độ có độ chính xác cao.

● Loại chất độn: bông khoáng, bông thủy tinh hoặc chất độn polyurethane để dễ lắp đặt.

Cấu trúc niêm phong

● Phớt cứng bằng kim loại: bề mặt cứng bằng hợp kim cứng, thích hợp cho ứng dụng chịu nhiệt độ cao và chịu mài mòn.

● Phớt mềm PTFE: độ kín tuyệt vời, thích hợp với nhiệt độ thấp và môi trường sạch.

Kích hoạt

Truyền động bằng tay, điện và khí nén có sẵn để đáp ứng các yêu cầu vận hành tại chỗ và điều khiển tự động từ xa.

Thông số kỹ thuật chính

Thông số kỹ thuật cơ bản

Kết nối & Kích hoạt

● Kết nối: Mặt bích (RF, MFM)

● Tiêu chuẩn mặt bích: GB/T 9113, ANSI/ASME B16.5

● Dẫn động: Bằng tay (tay quay), Điện (đa vòng quay, chống cháy nổ), Khí nén (tác động kép/đơn)

Niêm phong & Kiểm tra

Vật liệu thành phần

Tiêu chuẩn thiết kế & sản xuất

● Thiết kế van: GB/T 12235, API 602, ASME B16.34

● Mặt đối mặt: GB/T 12221

● Kích thước mặt bích: GB/T 9113, ANSI/ASME B16.5

● Xếp hạng nhiệt độ-áp suất: GB/T 12224

● Cách nhiệt: GB/T 4272, HG/T 20570

● Tiêu chuẩn vật liệu: GB/T 1220, ASTM A182

● Cài đặt: GB 50235, ASME B31.3

Nguyên tắc lựa chọn

Loại cách nhiệt theo phương tiện

● Nhiệt độ > 100oC: loại áo khoác có tuần hoàn hơi nước/nước nóng

● Nhiệt độ thấp < 0oC hoặc dễ đông đặc ở nhiệt độ phòng: cách nhiệt đầy

Chất liệu bởi tính ăn mòn

● Môi trường chung: thép không gỉ 304

● Ăn mòn clo, axit hoặc mạnh: Thép không gỉ 316L

Bịt kín bằng nhiệt độ

Nhiệt độ cao 200oC: con dấu cứng kim loại

● Nhiệt độ thấp / môi trường sạch: Phớt mềm PTFE

Kích hoạt theo ứng dụng

● Lỗ khoan nhỏ, vận hành bằng tay: tay quay

● Điều khiển từ xa & tự động hóa: thiết bị truyền động điện/khí nén

Áp lực áo khoác

Áp suất áo hơi 1,6 MPa để tránh làm hỏng phớt.

Lắp đặt, vận hành và bảo trì

Trước khi cài đặt

Kiểm tra mô hình, áp suất, vật liệu và loại cách nhiệt. Làm sạch tạp chất bên trong thân máy, mặt bích và cổng áo khoác.

Trong quá trình cài đặt

Lắp đặt đúng hướng dòng chảy (đầu vào thấp, đầu ra cao). Đảm bảo các cổng áo khoác được định hướng đúng cách. Siết chặt các bu lông mặt bích theo đường chéo và đều để tránh biến dạng áo khoác.

Trước khi khởi động

Thực hiện kiểm tra thủy lực/khí nén trên áo khoác để đảm bảo không có rò rỉ trước khi đưa môi chất gia nhiệt vào. Làm nóng trước hoặc làm lạnh trước môi trường đường truyền để tránh thay đổi nhiệt độ đột ngột.

Vận hành & Bảo trì

Thường xuyên kiểm tra độ kín của áo khoác, hiệu quả cách nhiệt và đóng gói thân cây. Tắt máy để sửa chữa trong trường hợp rò rỉ. Làm sạch cặn bám định kỳ trên áo khoác tuần hoàn. Kiểm tra độ cũ của lớp cách nhiệt và thay thế nếu cần thiết.

Khởi động lại sau khi lưu trữ lâu dài

Kiểm tra chuyển động của thân cây bằng tay. Kiểm tra lại lớp vỏ và kết cấu cách nhiệt trước khi đưa vào sử dụng.
