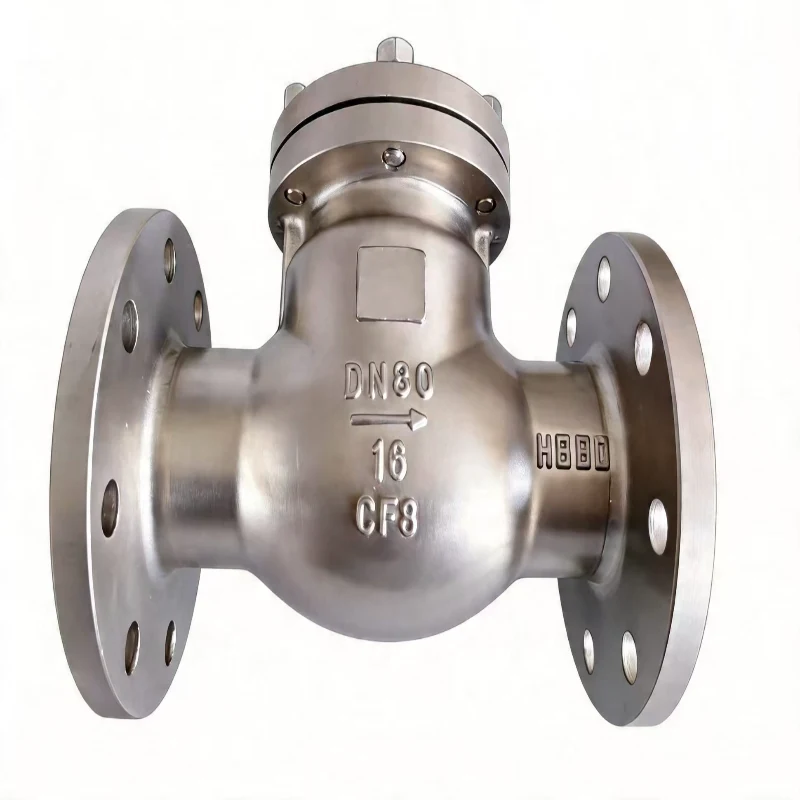

Van kiểm tra mặt bích

Van Bolaisi cung cấp nhiều loại van một chiều—bao gồm các loại van xoay, van nâng, van dọc, wafer, bướm, im lặng và đĩa—thích hợp cho các phương tiện như nước, hơi nước và dầu. Những sản phẩm này được thiết kế cho các điều kiện hoạt động ở nhiệt độ thấp, trung bình và áp suất cao cũng như nhiệt độ cao. Chúng hỗ trợ tùy chỉnh xuất khẩu, trải qua quá trình kiểm tra áp suất toàn bộ tại nhà máy, đảm bảo không rò rỉ và có độ ổn định cao, đồng thời được sử dụng rộng rãi trong các dự án kỹ thuật toàn cầu.

Định nghĩa sản phẩm

Van một chiều có mặt bích là van đường ống bảo vệ tự động hoạt động dựa trên chênh lệch áp suất chất lỏng. Dòng chảy thuận đẩy đĩa van mở ra, cho phép đi qua trơn tru; ngược lại, nếu xảy ra dòng chảy ngược, đảo ngược áp suất hoặc áp suất âm (do tắt hệ thống), đĩa sẽ đóng lại ngay lập tức và tự động, chặn hoàn toàn dòng chảy ngược.

Vận hành hoàn toàn tự động—không cần can thiệp thủ công, tiêu thụ điện năng bên ngoài hoặc di chuyển các bộ phận bên ngoài—các van này là bộ phận an toàn cần thiết để ngăn dòng chảy ngược và búa nước, bảo vệ máy bơm và tránh hư hỏng thiết bị do dòng chảy ngược gây ra. Chúng được sử dụng rộng rãi tại các đầu ra của máy bơm, trong đường dây nồi hơi, đường hồi lưu, đường nhánh, mạng lưới đô thị và đường ống xử lý hóa chất, đóng vai trò là loại van quan trọng cho an toàn đường ống công nghiệp.

Phân loại sản phẩm và thông số kỹ thuật chính

Dòng sản phẩm chủ đạo

1. Van một chiều xoay (H44): Lỗ khoan lớn, đường dẫn dòng chảy lớn, khả năng chống dòng chảy thấp; thích hợp cho các đường ống chính dẫn nước, dầu hoặc nước thải.

2. Van kiểm tra thang máy (H41): Độ chính xác bịt kín cao, không rò rỉ; thích hợp cho các đường ống xử lý hóa chất và áp suất cao.

3. Van một chiều dọc (H42): Được thiết kế cho đường ống thẳng đứng; ngăn chặn dòng chảy ngược nhạy cảm.

4. Van kiểm tra wafer (H74): Van kiểm tra wafer kiểu dài H74: Đường ống có lỗ khoan lớn, điều kiện áp suất cao, hơi nước, dầu khí nhiệt độ cao và môi trường công nghiệp có tạp chất nhỏ.

Van một chiều wafer mẫu mỏng H74: Các ứng dụng có không gian lắp đặt hạn chế hoặc bố trí đường ống nhỏ gọn (thiết bị bên trong, trục ống hẹp, cấp/thoát nước cao tầng).

5. Van một chiều bướm (H76/H77): Mỏng nhẹ, giá thành rẻ, lắp đặt nhanh; thích hợp cho hệ thống phòng cháy chữa cháy và cấp thoát nước.

6. Silent Check Valve (HC41): Đường ống công nghiệp quy mô nhỏ dẫn nước sạch hoặc chất lỏng có tính ăn mòn nhẹ.

7. Van một chiều dạng đĩa (H46): Đường ống xử lý có lỗ khoan lớn dành cho cấp/thoát nước đô thị, mạng lưới nước thải, hệ thống tuần hoàn nước biển, nhà máy hóa chất, nhà máy điện và luyện kim.

8. Van kiểm tra yên tĩnh (HC42): Đóng không sốc, chống búa nước; được thiết kế cho các tòa nhà cao tầng và phòng bơm.

Thông số kỹ thuật

Sự khác biệt và đặc điểm của các loại van kiểm tra khác nhau

1. Thành phần cấu trúc chung

Cấu trúc tổng thể của van một chiều rất đơn giản và ổn định, bao gồm năm thành phần cốt lõi: thân van, đế van, đĩa, cụm chốt/lò xo và cặp đệm kín.

Không có bánh răng, tay quay hoặc bộ truyền động; cấu trúc có tỷ lệ hư hỏng cực kỳ thấp và hầu như không cần bảo trì.

2. Đặc điểm cấu trúc của các loại van một chiều

Van một chiều nâng H41

Cấu trúc: Kết nối mặt bích; đĩa nâng theo phương thẳng đứng; có một ống dẫn hướng tích hợp.

Van một chiều dọc H42

Cấu trúc: Cấu hình góc vuông (đầu vào/đầu ra 90°); được thiết kế đặc biệt để lắp đặt theo chiều dọc.

Van một chiều mặt bích H44

Cấu trúc: Kết nối mặt bích; đĩa đơn trên tay đòn mở ra và đóng lại thông qua chuyển động lắc lư.

Van một chiều bướm H46 (Mục đích kép: Mặt bích / Tấm wafer)

Cấu trúc: Gắn wafer hoặc mặt bích; có hai nửa đĩa kiểu cánh bướm đóng mở đồng bộ thông qua lò xo xoắn.

Van một chiều wafer H74 (Có sẵn loại mỏng/ngắn và dài)

Cấu trúc: Thiết kế đĩa đơn siêu mỏng có lò xo; được cố định bằng cách kẹp giữa hai mặt bích.

Van một chiều kiểu bướm H76

Cấu trúc: Gắn kiểu wafer; cơ chế xoay một cánh tay (về cơ bản là phiên bản wafer của H44).

Van một chiều kiểu bướm H77 (Loại siêu mỏng/loại ngắn)

Cấu trúc: Thiết kế đĩa kép kiểu wafer nhỏ gọn; cấu hình mỏng hơn H46.

Van kiểm tra im lặng HC41

Kết cấu: Kiểu đứng có mặt bích; đĩa hình nón có lò xo cài sẵn chắc chắn để đóng nhanh.

Van kiểm tra im lặng HC42

Cấu trúc: Cấu hình vuông góc với cơ cấu nâng được hỗ trợ bằng lò xo; một mô hình hoạt động im lặng được thiết kế cho các đường ống thẳng đứng.

Lĩnh vực ứng dụng

1. Cấp thoát nước đô thị

Mạng lưới cấp nước đô thị, phòng bơm cấp nước thứ cấp, đường ống xử lý nước thải và cửa xả của trạm bơm; ngăn chặn dòng chảy ngược làm hỏng máy bơm trong quá trình tắt máy.

2. Hệ thống phòng cháy chữa cháy

Đường ống chính của vòi phun nước chữa cháy, đường ống bơm bảo trì áp suất và các bộ phận phòng bơm; ngăn chặn dòng nước áp lực cao chảy ngược và đảm bảo áp lực mạng lưới ổn định và an toàn.

3. Công nghiệp nhiệt điện

Đường ống dẫn hơi trong nhà máy nhiệt điện, hệ thống tuần hoàn nước nóng, đường ống xả lò hơi; ngăn chặn hơi nước hoặc nước nhiệt độ cao chảy ngược làm hỏng thiết bị.

4. Công nghiệp hóa dầu

Đường ống vận chuyển dầu, đường ống xử lý chất lỏng hóa học và hệ thống vận chuyển axit/kiềm; bảo vệ bình phản ứng, thân bơm và thiết bị đo đạc.

5. Nhà cao tầng và dự án xây dựng

Đường ống cấp nước cao tầng và đường ống bơm tăng áp; chống búa nước, giảm tiếng ồn, ổn định áp suất, chống chảy ngược.

6. Bảo vệ môi trường, hệ thống năng lượng mới và khí đốt

Thiết bị xử lý khí thải, đường ống vận chuyển khí tự nhiên và hệ thống chất lỏng tuần hoàn; đảm bảo dòng chảy ổn định, một chiều trong đường ống.

Hướng dẫn lựa chọn van kiểm tra chính xác

Bước 1: Xem xét phương tiện (loại bỏ một nửa các tùy chọn mô hình)

1. Nước sạch/nước tinh khiết (không lẫn tạp chất): Tất cả các model đều phù hợp; để vận hành êm ái → HC41; để tiết kiệm không gian → H74/H77

2. Nước thải/nước có cặn hoặc tạp chất: HC41/HC42/H74 bị cấm; ưu tiên H44, H46, H76

3. Hơi nước ở nhiệt độ cao (>120°C): Cấm tất cả các mẫu lò xo có gioăng cao su mềm (dòng HC, H74); chọn H41 hoặc H44 với con dấu cứng kim loại với kim loại

4. Môi trường hóa học ăn mòn: Nâng cấp thân van lên thép không gỉ 304/316; ưu tiên cấu trúc H41 hoặc H46

Bước 2: Xem xét không gian lắp đặt

1. Không gian cực kỳ hạn chế: Ưu tiên các loại wafer—H74 > H77 > H46

2. Phòng bơm tiêu chuẩn/đường ống mặt bích (không hạn chế về không gian): Model mặt bích HC41, H44, H46

3. Cố định bố trí đường ống góc vuông 90° dọc: Chọn H42 hoặc HC42

Bước 3: Yêu cầu cốt lõi—cần loại bỏ búa nước hoặc tiếng ồn?

1. Yêu cầu vận hành yên tĩnh và chống búa nước (phòng cấp nước/bơm nước sinh hoạt bên dưới căn hộ): ưu tiên HC41; H74 cho không gian chật hẹp; Model đóng chậm HH46 dành cho máy bơm lớn, công suất cao

2. Có thể chấp nhận được búa nước nhẹ; tập trung vào khả năng lưu lượng và độ bền: H44, H46, H76

3. Đường ống xử lý áp suất cao (tiếng ồn không phải là vấn đề đáng lo ngại): Van một chiều nâng kín cứng H41

Bước 4: Hạn chế định hướng cài đặt

1. Thích hợp cho việc lắp đặt theo chiều ngang hoặc chiều dọc: HC41, H41, H46, H74, H77

2. Chỉ lắp dọc: H42, HC42

3. Cấm lắp đặt theo chiều dọc: Tất cả các loại van xoay H44/H46/H76 (Đóng có trợ lực trọng lực)

Điểm bán hàng chính của Van một chiều Bolais

1. Thiết kế hoàn toàn tự động, không cần bảo trì

Không có cơ chế vận hành hoặc các bộ phận dễ bị mòn; ngăn chặn dòng chảy ngược tự động; không cần bảo trì định kỳ trong suốt tuổi thọ của nó, giúp giảm đáng kể chi phí vận hành và bảo trì kỹ thuật.

2. Kiểm tra nghiêm ngặt tại nhà máy

Mỗi van một chiều có mặt bích đều trải qua quá trình kiểm tra áp suất vỏ và kiểm tra vòng đệm áp suất ngược để loại bỏ các vấn đề về dòng chảy ngược, rò rỉ vi mô và tổn thất áp suất.

3. Bảo hiểm toàn diện về vật liệu và thông số kỹ thuật

Có sẵn bằng thép carbon, thép không gỉ và 316L carbon cực thấp; phù hợp chính xác với mọi điều kiện vận hành—không có thông số kỹ thuật kém hoặc lãng phí.

4. Niêm phong ổn định và khả năng chống búa nước mạnh

Đối trọng đĩa được tối ưu hóa và độ căng của lò xo đảm bảo đóng nhanh nhưng nhẹ nhàng, loại bỏ hiện tượng búa nước trong đường ống, tiếng ồn va chạm và độ rung.

5. Tuân thủ các tiêu chuẩn xuất khẩu toàn cầu

Có sẵn đầy đủ tài liệu xuất khẩu, báo cáo kiểm tra hàng hóa và báo cáo phân tích quang phổ vật liệu.

6. Cung cấp trực tiếp tại nhà máy với lượng hàng dồi dào

Hàng tồn kho lớn của các mô hình tiêu chuẩn; hỗ trợ các đơn hàng gấp, đơn hàng xuất container nguyên container, tùy chỉnh không theo tiêu chuẩn.

Câu hỏi thường gặp

Câu hỏi 1: Van một chiều mặt bích có thể điều chỉnh tốc độ dòng chảy không?

A: Không, chúng không thể điều chỉnh dòng chảy. Chức năng duy nhất của van một chiều là cho phép dòng chảy một chiều và ngăn dòng chảy ngược; nó là một van bảo vệ an toàn và không có khả năng tiết lưu hoặc điều chỉnh áp suất.

Câu 2: Có yêu cầu cụ thể về hướng lắp đặt không?

Đ: Vâng. Thân van có mũi tên hướng dòng chảy; cài đặt phải phù hợp với hướng dòng chảy của phương tiện. Đường ống dọc yêu cầu van kiểm tra lắp đặt dọc cụ thể.

Câu 3: Van một chiều có dễ bị hỏng không? Họ có yêu cầu bảo trì thường xuyên không?

Trả lời: Van một chiều có cấu trúc tối giản không có bộ phận truyền động phức tạp, dẫn đến tỷ lệ hỏng hóc cực kỳ thấp và hoạt động hầu như không cần bảo trì; chúng là một trong những loại van ổn định nhất cho đường ống công nghiệp.

Câu hỏi 4: Van một chiều có thể được sử dụng cho nước thải hoặc môi trường chứa bùn/trầm tích không?

Đ: Vâng. Van một chiều xoay là lựa chọn ưu tiên; chúng cung cấp đường dẫn dòng chảy rộng chống tắc nghẽn, khiến chúng phù hợp với môi trường chứa tạp chất dạng vết.

Câu 5: Loại van một chiều nào được sử dụng cho ứng dụng hơi nước ở nhiệt độ cao?

Trả lời: Đối với hơi nước ở nhiệt độ cao, chúng tôi khuyên dùng van một chiều loại xoay hoặc loại nâng được làm kín bằng thép cacbon WCB; chúng có khả năng chịu nhiệt độ cao, chống xói mòn và ổn định kích thước.

Câu hỏi 6: Bạn có hỗ trợ tùy chỉnh để xuất khẩu và cung cấp các tài liệu cần thiết không?
