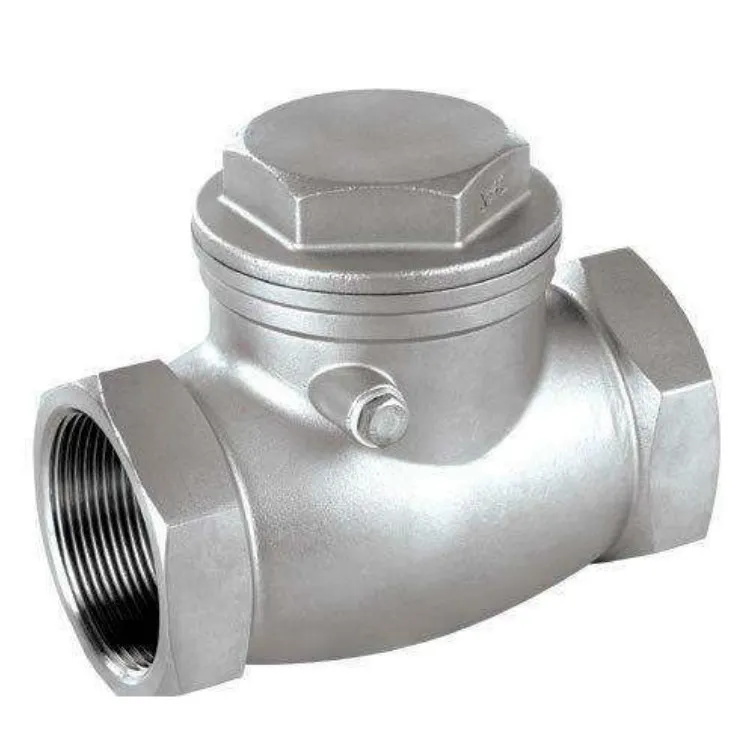

Thép không gỉ rèn thép bên trong ổ cắm hàn van kiểm tra xoay

Thép không gỉ rèn ren bên trong Ổ cắm hàn kiểm tra xoay là van kiểm tra tự động được thiết kế đặc biệt cho các điều kiện làm việc có lỗ khoan vừa và nhỏ, áp suất cao và ăn mòn. Được sản xuất từ ​​thép không gỉ rèn, chúng có cả kết nối ren bên trong và mối hàn ổ cắm, có thể được lựa chọn linh hoạt tùy theo điều kiện lắp đặt tại chỗ.

Van mở và đóng tự động dựa vào áp suất của môi chất: đĩa quay quanh bản lề để mở khi dòng chảy về phía trước, cho phép môi chất đi qua trơn tru; trong trường hợp dòng chảy ngược, đĩa đóng lại nhanh chóng dưới trọng lượng của chính nó và áp suất ngược để cắt dòng chảy ngược và bảo vệ máy bơm, máy nén và thiết bị đường ống hạ lưu.

Nhờ vật liệu thép rèn và lớp đệm kín bằng hợp kim cứng, van có độ bền cao, chống xói mòn, chịu nhiệt độ cao và chống ăn mòn, cho phép hoạt động ổn định lâu dài trong môi trường khắc nghiệt như các ngành công nghiệp hóa chất, điện, dược phẩm và chế biến chính xác.

Van kiểm tra xoay hàn bằng thép không gỉ rèn ren bên trong đặc biệt thích hợp cho các hệ thống đường ống áp suất trung bình thấp đến trung bình cao với không gian lắp đặt hạn chế và yêu cầu cao về độ tin cậy bịt kín và độ bền kết cấu.

Thông số kỹ thuật cốt lõi

Vật liệu kết cấu & thành phần

Tất cả các thành phần chính của Van kiểm tra xoay hàn ổ cắm bằng thép không gỉ rèn bằng thép không gỉ đều được làm bằng thép không gỉ rèn với bề mặt bịt kín được tăng cường và hiệu suất tổng thể vượt xa so với van đúc thông thường.

● Thân/Nắp ca-pô: Thép không gỉ 304/316/316L được rèn, mật độ và độ bền cao

● Đĩa: Thép rèn cùng chất liệu + Lớp phủ hợp kim cứng Stellite

● Chỗ ngồi: Đế thép rèn + lớp phủ hợp kim cứng, chống mài mòn và xói mòn

● Cơ cấu bản lề: Thép không gỉ rèn; trục làm bằng thép không gỉ cứng kết tủa 17-4PH

● Phớt ren: Miếng đệm PTFE

● Phớt hàn ổ cắm: Vật liệu hàn bằng thép không gỉ phù hợp với thân máy

● Đệm kín nắp ca-pô: Vòng đệm vết thương xoắn ốc 316L

● Bu lông/Đai ốc: Thép không gỉ 304/316, chống ăn mòn tổng thể ổn định

Tiêu chuẩn thiết kế & sản xuất

Thiết kế, vật liệu, xử lý và kiểm tra dòng van này tuân thủ các tiêu chuẩn quốc gia để đảm bảo khả năng thay thế lẫn nhau và an toàn.

● Van một chiều xoay: GB/T 12236

● Định mức áp suất-nhiệt độ: GB/T 12224

● Kích thước mặt đối mặt: GB/T 12221

● Tiêu chuẩn ren: GB/T 7306

● Tiêu chuẩn hàn ổ cắm: GB/T 12224

● Tiêu chuẩn rèn: GB/T 13401

● Tiêu chuẩn vật liệu: GB/T 1220

● Quy trình hàn lớp phủ: GB/T 17491

● Kiểm tra áp suất và độ kín: GB/T 13927

● Thông số cài đặt: GB 50235

Ưu điểm sản phẩm cốt lõi

Vật liệu thép rèn, đảm bảo kép về độ bền và khả năng chống ăn mòn

Sử dụng thép không gỉ rèn, nó có khả năng chịu áp suất cao, va đập và ăn mòn tốt hơn so với van thép đúc thông thường, thích hợp cho hoạt động lâu dài trong điều kiện làm việc khắc nghiệt.

Cấu trúc kết nối kép để cài đặt linh hoạt

Ren bên trong cho phép lắp ráp và tháo gỡ nhanh chóng; mối hàn ổ cắm phù hợp với các tình huống áp suất cao, độ rung và độ kín cao. Van kiểm tra xoay ổ cắm bằng thép không gỉ được rèn bằng thép không gỉ có thể đáp ứng các thói quen lắp đặt khác nhau của người dùng.

Cấu trúc xoay, khả năng chống dòng chảy thấp và hoạt động nhạy cảm

Đĩa quay quanh trục để mở, mang lại dòng chảy êm ái, tổn thất áp suất thấp và phản ứng đóng/mở nhanh, ngăn chặn hiệu quả tác động của búa nước và dòng chảy ngược.

Con dấu cứng bằng kim loại, nhiệt độ cao và chống mài mòn

Bề mặt bịt kín được phủ bằng hợp kim cứng, áp dụng cho hơi nước, dầu nhiệt độ cao và môi trường ăn mòn, có tuổi thọ cao và nguy cơ rò rỉ thấp.

Kích thước nhỏ gọn, lý tưởng cho không gian hạn chế

Cấu trúc nhỏ gọn đặc biệt thích hợp cho các thiết bị, đường ống quy trình có lỗ khoan nhỏ, khớp nối thiết bị, thiết bị gắn trên khung trượt và các vị trí bị hạn chế về không gian khác.

Nguyên tắc lựa chọn

Lựa chọn theo áp suất & kiểu dáng

● PN16: Hệ thống cấp, thoát nước và tuần hoàn nước áp lực thấp

● PN25: Đường ống tổng hợp xử lý dầu và hóa chất

● PN40/PN63: Điều kiện áp suất trung bình cao, nhiệt độ cao và va đập

Giải thích mô hình:1 = Ren trong, 6 = Mối hàn ổ cắm, 4 = Kiểu xoay, P = Thép không gỉ.

Lựa chọn bằng ăn mòn trung bình

● Nước, không khí thông thường, ăn mòn yếu → 304

● Chứa clo, axit/kiềm yếu, hóa chất nhẹ → 316

● Ăn mòn mạnh, nhiệt độ cao, lượng muối cao → 316L

Lựa chọn theo điều kiện tại chỗ

● Bảo trì và tháo gỡ thường xuyên → Ren trong

● Áp suất cao, độ rung, lắp đặt cố định → Mối hàn ổ cắm

Hướng cài đặt

● Đường ống ngang: Cấu trúc phổ quát có thể áp dụng

● Đường ống dọc: Môi trường phải chảy lên trên

Lắp đặt & Bảo trì

Ghi chú cài đặt

● Xác minh mô hình, áp suất, đường kính, vật liệu và kết nối phù hợp với đường ống trước khi lắp đặt

● Làm sạch tạp chất trong đường ống để tránh kẹt đĩa

● Sử dụng băng hoặc miếng đệm PTFE để lắp ren, siết chặt đều

● Thực hiện vát mép, hàn và kiểm tra mối hàn ổ cắm theo tiêu chuẩn để đảm bảo không bị rò rỉ

● Lắp đặt theo hướng dòng chảy được đánh dấu bằng mũi tên trên thân van

Bảo trì định kỳ

● Thường xuyên kiểm tra các ren, mối hàn và nắp ca-pô xem có bị rò rỉ không

● Thường xuyên làm sạch tạp chất trong khoang van để tránh kẹt bản lề

● Bôi mỡ nhiệt độ cao vào trục bản lề để giảm mài mòn

● Bề mặt bịt kín bị mòn có thể được sửa chữa bằng cách phủ lại để kéo dài tuổi thọ

Khắc phục sự cố

● Đóng không đúng cách: Kiểm tra tạp chất hoặc hư hỏng trên bề mặt đĩa, bản lề và vòng đệm

● Rò rỉ bên ngoài: Siết lại ren hoặc thay gioăng; sửa chữa mối hàn

● Thao tác bị kẹt: Tháo rời và làm sạch vật lạ, cơ chế bản lề chính xác

Ứng dụng điển hình

Với độ bền cao, khả năng chống ăn mòn cao và hiệu suất bịt kín cao, Van kiểm tra xoay hàn bằng thép không gỉ được rèn bằng thép không gỉ được sử dụng rộng rãi trong:

● Đường ống xử lý hóa dầu và hóa chất tinh khiết

● Hệ thống điện và phụ trợ trạm điện

● Hệ thống môi trường sạch dược phẩm, thực phẩm và đồ uống

● Dụng cụ và thiết bị kiểm soát chất lỏng áp suất cao lỗ khoan nhỏ

● Đường ống trung bình ăn mòn như nước biển và nước thải có chứa clo
