Van kiểm tra mặt bích ANSI

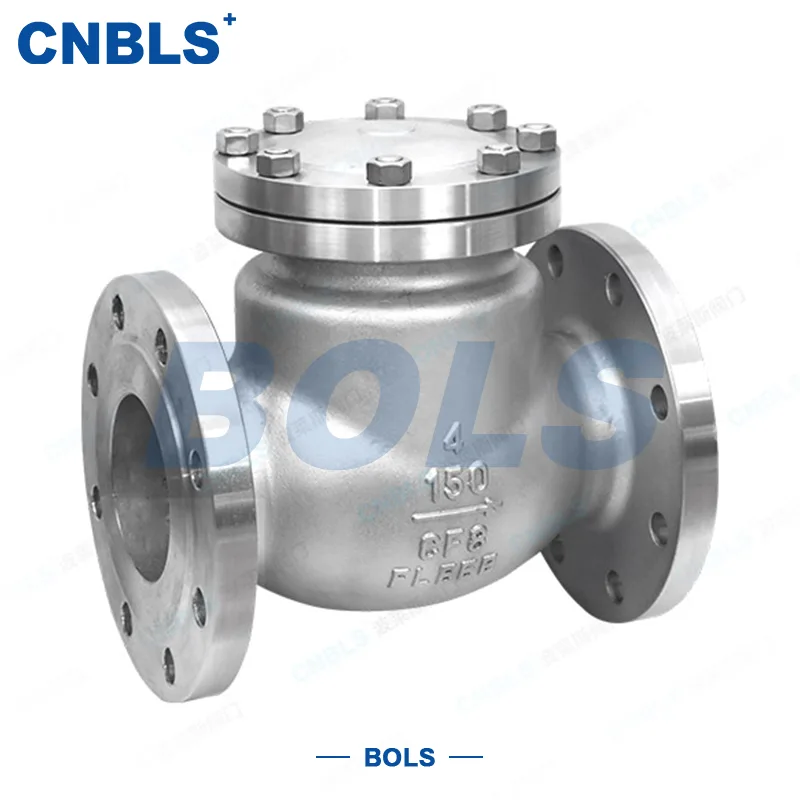

Van kiểm tra mặt bích ANSI (Thương hiệu: Bolaisi, Model Series: H44W/Y-150LB/300LB/600LB/900LB) là van một chiều tự vận hành hoàn toàn tự động mà không cần thiết bị dẫn động bên ngoài, được thiết kế để mang lại khả năng bảo vệ chống chảy ngược đáng tin cậy cho hệ thống đường ống dẫn chất lỏng công nghiệp. Được chế tạo từ thép không gỉ chất lượng cao, van tương thích với nước, dầu, hơi nước và các phương tiện công nghiệp khác nhau và có thể hoạt động ổn định trong thời gian dài trong điều kiện áp suất bình thường. Với khả năng chống dòng chảy thấp, hiệu suất bịt kín cao và khả năng tương thích mạnh mẽ, nó đóng vai trò như một van cơ bản thiết yếu để đảm bảo an toàn đường ống và vận hành quy trình ổn định.

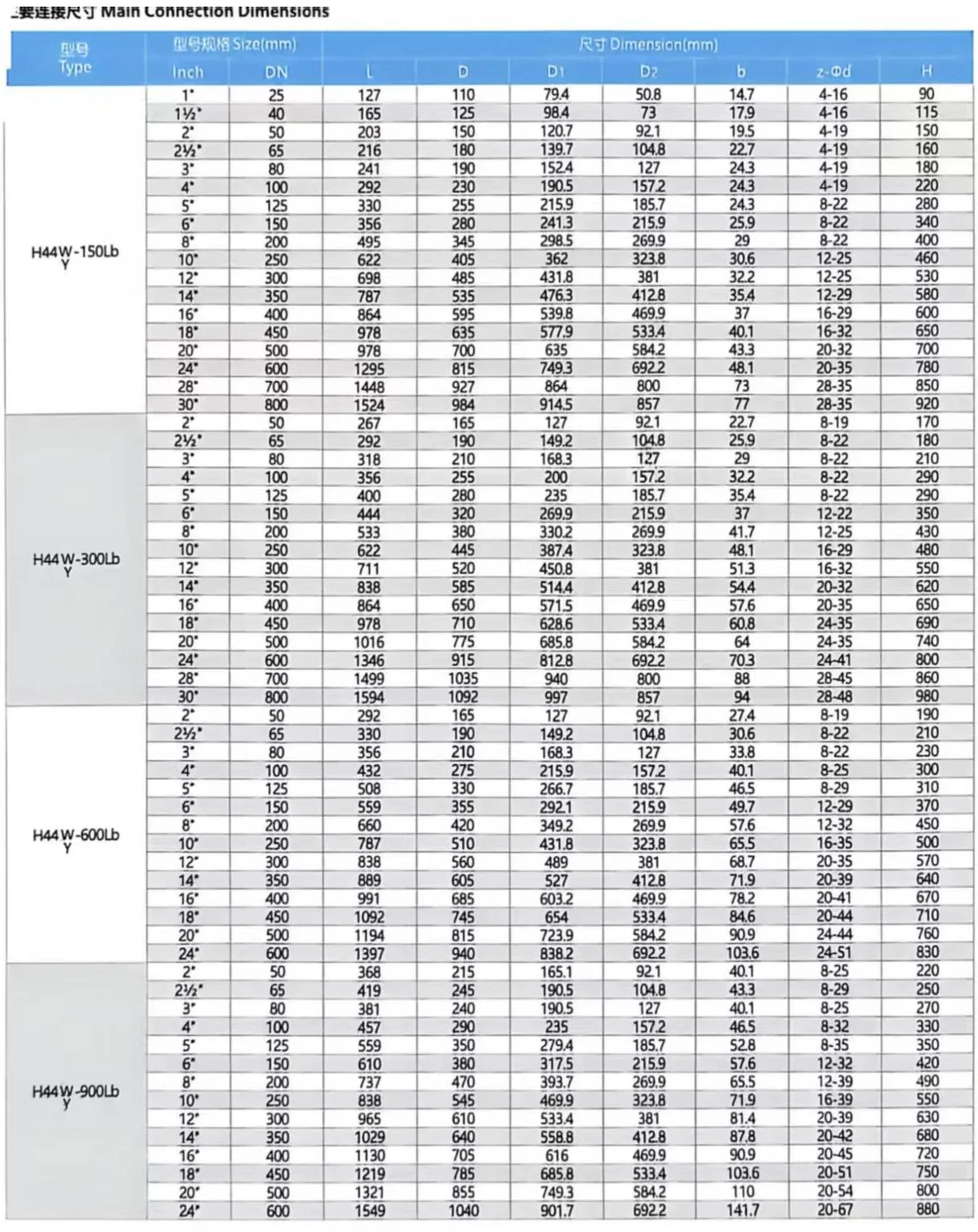

Thông số kỹ thuật cốt lõi

Thiết kế kết cấu & Ưu điểm hiệu suất cốt lõi

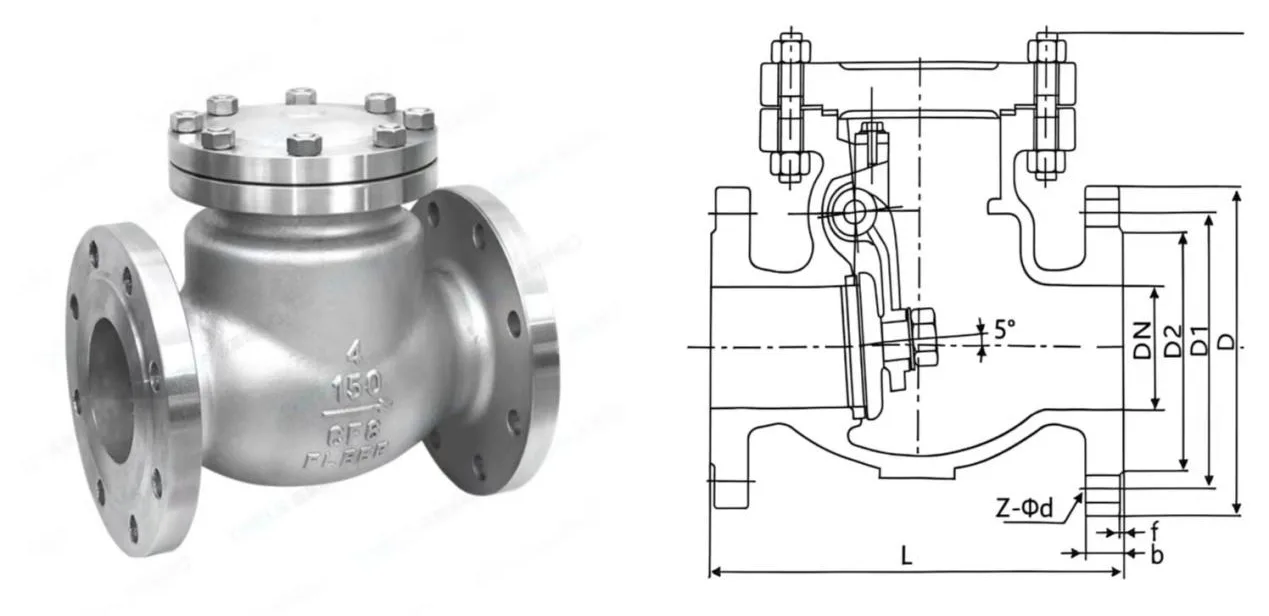

Van một chiều xoay mặt bích ANSI sử dụng cấu trúc đĩa xoay đơn được tối ưu hóa chính xác, bao gồm thân van có độ bền cao, nắp ca-pô kín, bệ van nghiêng, đĩa xoay, bộ chuyển động và trục chốt tích hợp hoàn toàn. Đĩa van quay trơn tru để đóng mở xung quanh trục bản lề, với thiết kế tổng thể cân bằng giữa hiệu quả vận hành và độ tin cậy an toàn.

Ưu điểm hiệu suất chính

Khả năng chống dòng chảy cực thấp và hiệu suất truyền tải cao

Việc áp dụng kênh dòng chảy thẳng và bố trí trường dòng chảy được tối ưu hóa với đế van nghiêng, giúp giảm đáng kể sự nhiễu loạn của chất lỏng và tổn thất áp suất cục bộ. Với lực cản tối thiểu trong quá trình chuyển tiếp dòng trung bình, nó đảm bảo hiệu suất truyền tải đường ống cao và mức tiêu thụ năng lượng thấp hơn khi vận hành lâu dài.

Thiết kế chống rò rỉ & hệ số an toàn cao

Được trang bị cấu trúc trục chốt tích hợp hoàn toàn, nó loại bỏ hoàn toàn các điểm rò rỉ do thân van mở rộng so với các van bản lề bên ngoài truyền thống. Nó rất phù hợp với các môi trường dễ bay hơi, dễ cháy và nổ như dầu và hơi nước, loại bỏ các rủi ro về an toàn và môi trường do rò rỉ môi trường.

Cài đặt linh hoạt và khả năng tương thích mạnh mẽ

Hỗ trợ lắp đặt cả đường ống ngang và dọc mà không cần yêu cầu lắp đặt tùy chỉnh, thích ứng với cách bố trí đường ống công nghiệp phức tạp. Phạm vi khoan đầy đủ bao gồm DN15 đến DN800, với thiết kế được gia cố về mặt cấu trúc cho điều kiện đường kính lớn. Nó đảm bảo đóng mở trơn tru mà không bị kẹt, mang lại khả năng tương thích vượt trội so với các loại van tương tự.

Niêm phong ổn định và phản ứng nhanh

Thiết kế bịt kín được liên kết hoàn toàn giữa đĩa và đế van tạo thành lực nén kép thông qua áp suất trung bình và trọng lượng bản thân của đĩa để ngắt không rò rỉ. Cấu trúc xoay mang lại phản ứng nhanh, cắt đường ống ngay lập tức khi dòng chảy ngược xảy ra để chặn hoàn toàn chất lỏng ngược lại.

Không có ổ đĩa ngoài và chi phí O&M thấp

Việc đóng mở hoàn toàn tự động được điều khiển bởi chênh lệch áp suất trung bình và trọng lượng bản thân đĩa. Không cần nguồn điện bên ngoài, nguồn cung cấp không khí hoặc hệ thống điều khiển mà không cần can thiệp thủ công. Cấu trúc hợp lý đảm bảo tỷ lệ hỏng hóc thấp, giảm đáng kể chi phí lắp đặt tại chỗ, vận hành thử và bảo trì dài hạn.

Nguyên tắc làm việc

Việc mở và đóng van một chiều xoay mặt bích ANSI được điều khiển hoàn toàn bởi chênh lệch áp suất trung bình của đường ống và trọng lượng bản thân của đĩa, không cần nguồn điện bên ngoài hoặc vận hành bằng tay. Quá trình làm việc được chia thành mở thuận và tắt ngược:

Mở cửa phía trước và vận chuyển trơn tru

Khi môi trường chảy về phía trước từ đầu vào và áp suất đầu vào vượt quá áp suất ngược đầu ra, lực đẩy chất lỏng về phía trước sẽ nâng đĩa van lên. Đĩa quay xung quanh trục chốt tích hợp thông qua cần gạt, tách hoàn toàn khỏi bệ van để mở kênh dòng chảy. Phương tiện đi qua không bị cản trở với tổn thất áp suất tối thiểu mà không ảnh hưởng đến hiệu quả truyền tải đường ống thông thường.

Tự động tắt và bảo vệ chống chảy ngược

Trong trường hợp tắt máy bơm, giảm áp suất ngược dòng, thay đổi áp suất đường ống đột ngột và các điều kiện làm việc khác, áp suất ngược đầu ra sẽ nhanh chóng vượt quá áp suất đầu vào. Lực kết hợp của áp suất trung bình ngược và trọng lượng bản thân của đĩa khiến đĩa quay về phía sau và ấn chặt vào đế van, ngay lập tức cắt kênh dòng chảy và chặn dòng chảy ngược. Về cơ bản, nó tránh được sự lây nhiễm chéo vật liệu, rối loạn quy trình, ô nhiễm trung bình và mất cân bằng áp suất, đồng thời bảo vệ các thiết bị cốt lõi ở thượng nguồn như máy bơm và máy nén khỏi hư hỏng do tác động ngược.

Kịch bản ứng dụng & Tiêu chuẩn tuân thủ

Với hiệu suất chống dòng chảy ngược tuyệt vời, khả năng thích ứng trong điều kiện làm việc rộng và độ tin cậy vận hành lâu dài, van một chiều xoay mặt bích ANSI được sử dụng rộng rãi trong các hệ thống chất lỏng công nghiệp cốt lõi:

● Đơn vị sản xuất hóa dầu

● Đường ống dẫn dầu và khí đốt đường dài

● Đơn vị tinh chế và xử lý hóa chất

● Hệ thống xử lý nước công nghiệp và tuần hoàn nước

● Mạng lưới đường ống truyền nhiệt và sưởi ấm bằng hơi nước

Trong các điều kiện làm việc trên, van giải quyết hiệu quả các vấn đề về dòng chảy ngược trong đường ống và loại bỏ các rủi ro sản xuất bao gồm trộn nguyên liệu, rối loạn quy trình, ô nhiễm môi trường và mất cân bằng áp suất, đóng vai trò là bộ phận bảo vệ an toàn không thể thiếu cho hệ thống đường ống công nghiệp.

Tiêu chuẩn tuân thủ và kiểm soát chất lượng

Dòng sản phẩm này được thiết kế và sản xuất theo đúng các thông số kỹ thuật của ANSI (Viện Tiêu chuẩn Quốc gia Hoa Kỳ). Kích thước mặt bích tuân thủ ANSI B16.5, thiết kế van và xếp hạng áp suất-nhiệt độ phù hợp với ANSI B16.34, đồng thời cũng đáp ứng các yêu cầu công nghiệp API liên quan cho các ứng dụng dầu khí. Mỗi van đều trải qua quá trình kiểm tra độ bền thủy tĩnh nghiêm ngặt và kiểm tra hiệu suất bịt kín trước khi giao hàng, đáp ứng đầy đủ các tiêu chuẩn công nghiệp và nhu cầu vận hành tại chỗ để có dịch vụ ổn định lâu dài trong môi trường công nghiệp khắc nghiệt.
