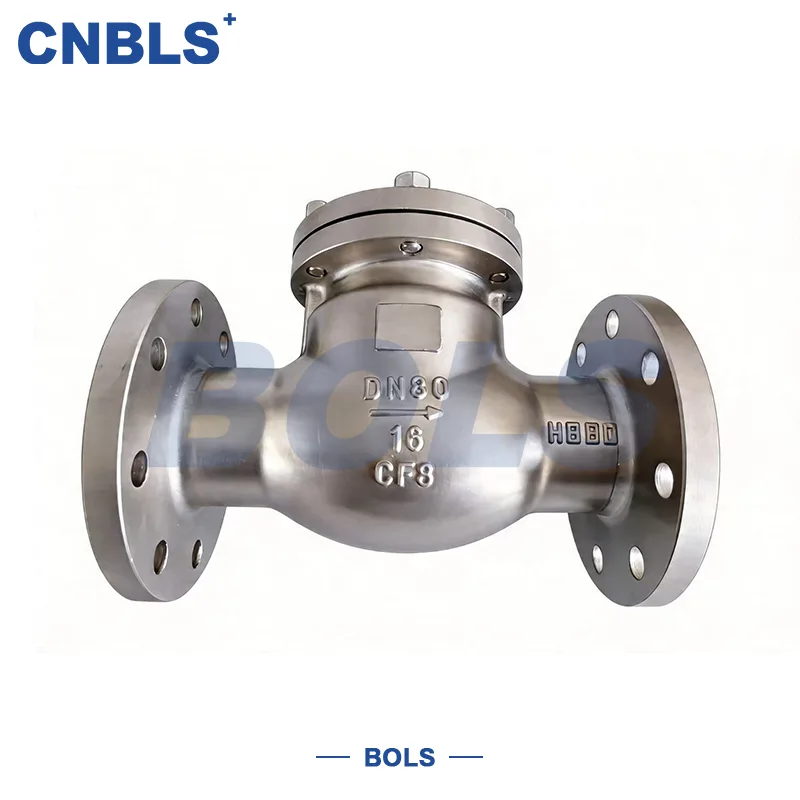

Van kiểm tra xoay GB

Còn được gọi là van một chiều hoặc van một chiều, Van kiểm tra xoay GB là van bảo vệ đường ống hoàn toàn tự động, mở và đóng hoàn toàn bằng áp suất trung bình, không cần thao tác thủ công hoặc nguồn điện bên ngoài.

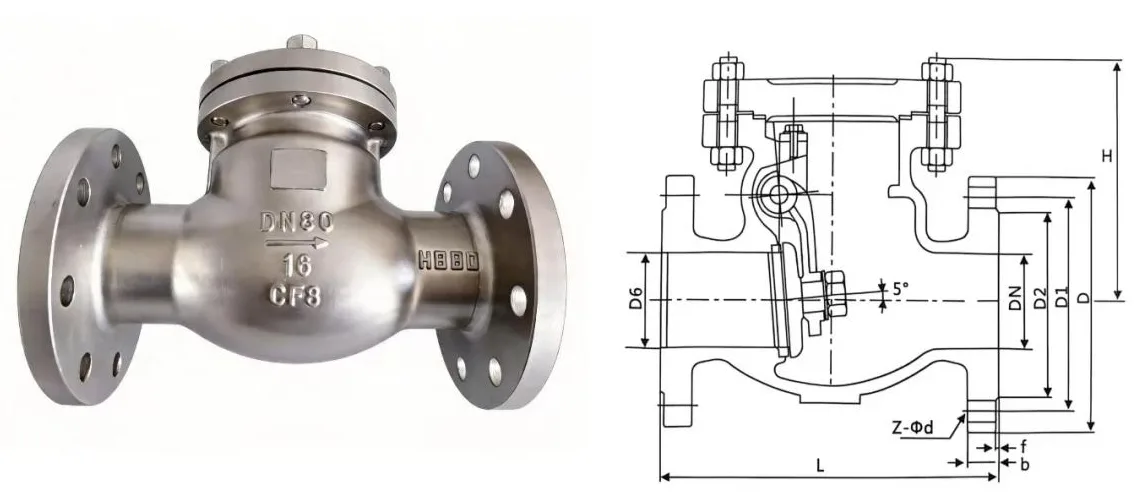

Áp dụng cấu trúc xoay rocker tích hợp sẵn, các bộ phận đóng mở chính bao gồm đĩa, trục chốt và cánh tay rocker đều được đặt bên trong thân van mà không để lộ bộ phận truyền động, giảm rò rỉ bên ngoài một cách hiệu quả và mang lại hiệu suất bịt kín tuyệt vời. Thiết kế kênh dòng chảy thẳng làm giảm sức cản dòng chảy và tổn thất áp suất, lý tưởng cho các điều kiện đường ống có dòng chảy lớn. Bề mặt hợp kim cứng là tùy chọn cho bề mặt bịt kín ghế để tăng cường đáng kể khả năng chống mài mòn, chống ăn mòn và chống xói mòn, kéo dài tuổi thọ. Được sản xuất tuân thủ đầy đủ các tiêu chuẩn quốc gia, đây là phụ kiện bảo vệ một chiều tiêu chuẩn cho hệ thống đường ống.

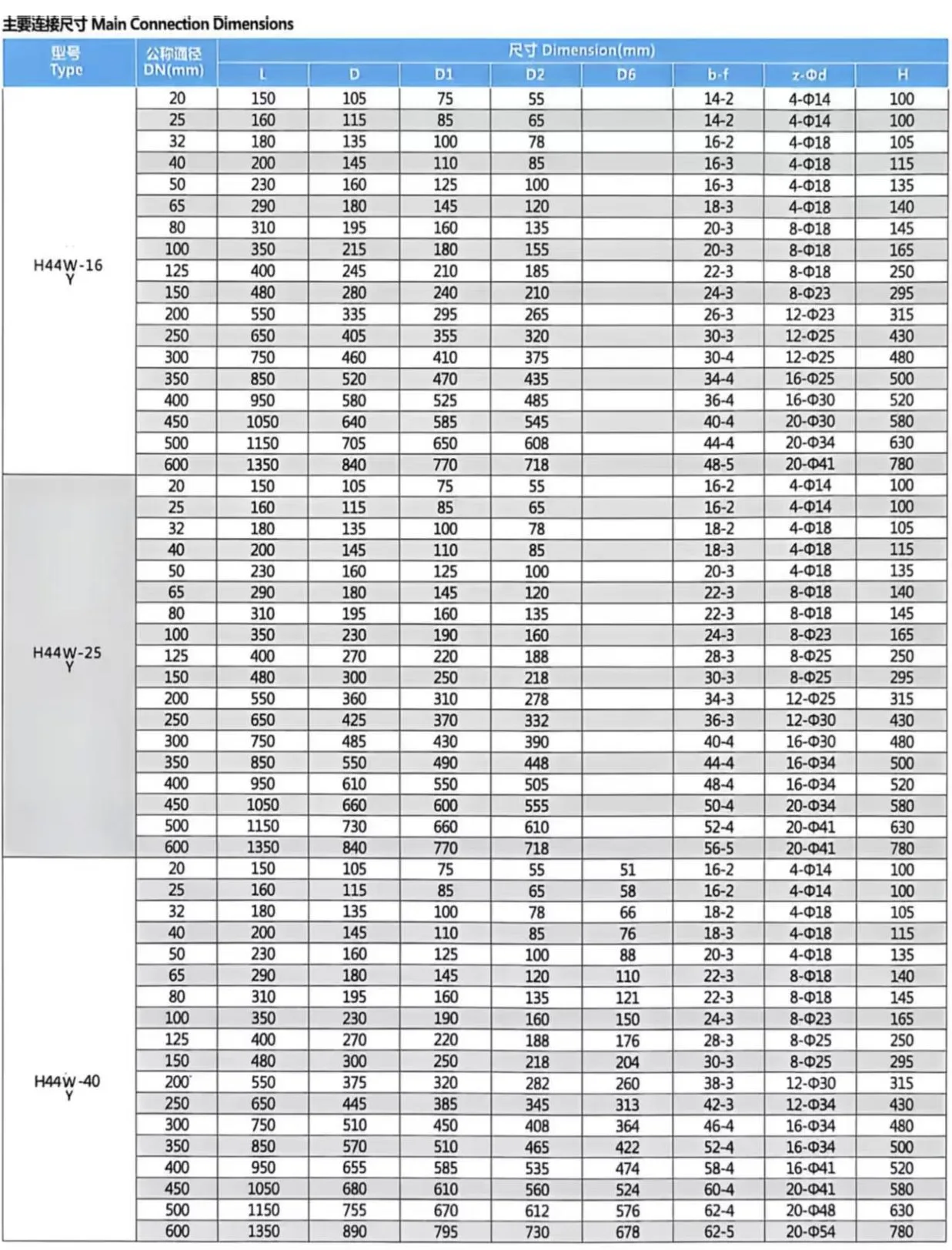

Thông số cốt lõi của sản phẩm

Được phát triển bởi Bolaisi, loạt Van kiểm tra xoay GB này bao gồm đầy đủ các mẫu H44W/Y-16P/25P/40P. Được làm bằng thép không gỉ chất lượng cao với kết nối mặt bích để dễ dàng lắp đặt, nó đóng vai trò là van bảo vệ chống trào ngược cốt lõi cho các hệ thống đường ống công nghiệp và dân dụng. Nó thích ứng với việc truyền chất lỏng trong nhiều điều kiện làm việc với hoạt động ổn định và đáng tin cậy.

Kịch bản ứng dụng cốt lõi và cách sử dụng chính

Với khả năng thích ứng phổ quát mạnh mẽ, Van kiểm tra xoay GB được ứng dụng rộng rãi trong các hệ thống đường ống chất lỏng trong các ngành công nghiệp:

Cấp thoát nước đô thị & xây dựng

Được sử dụng trong mạng lưới cấp thoát nước đô thị, xây dựng hệ thống cấp thoát nước thứ cấp. Nó ngăn chặn dòng chảy ngược trung bình trong quá trình cắt nước hoặc tắt máy bơm, tránh ô nhiễm nước và mất cân bằng áp suất mạng lưới đường ống.

Công nghiệp hóa dầu

Thích hợp cho đường ống vận chuyển dầu thô, dầu tinh chế và môi trường hóa học. Nó dừng bơm quay ngược và ô nhiễm chéo nguyên liệu thô do dòng chảy ngược, đảm bảo quy trình sản xuất an toàn và ổn định.

Công nghiệp điện & nhiệt điện

Áp dụng trong hệ thống hơi nước của nồi hơi nhà máy điện, hệ thống nước làm mát tuần hoàn và mạng lưới đường ống dẫn nhiệt và điện kết hợp. Nó ngăn chặn dòng chảy ngược của hơi nước và nước ngưng tụ để bảo vệ các thiết bị cốt lõi như tua bin hơi nước và máy bơm nước.

Hệ thống HVAC & Phòng cháy chữa cháy

Phù hợp với hệ thống tuần hoàn nước điều hòa không khí trung tâm, mạng lưới đường ống sưởi ấm, hệ thống phun nước chữa cháy và vòi. Nó giúp loại bỏ tình trạng rối loạn áp suất hệ thống do dòng chảy ngược trung bình gây ra và đảm bảo độ tin cậy của hoạt động cứu hỏa khẩn cấp.

Công nghiệp luyện kim

Được sử dụng rộng rãi trong hệ thống nước tuần hoàn và xử lý đường ống dẫn chất lỏng của dây chuyền sản xuất luyện kim. Nó chống lại tác động từ chất lỏng ngược và bảo vệ máy bơm và van, thích ứng với các điều kiện làm việc phức tạp với nhiệt độ cao và tạp chất.

Nguyên tắc làm việc

Van kiểm tra xoay GB bằng thép không gỉ Bolaisi thực hiện đóng và mở hoàn toàn tự động dựa vào chênh lệch áp suất trung bình và trọng lượng bản thân đĩa, không cần nguồn điện bên ngoài hoặc can thiệp thủ công, có phản ứng nhạy và bảo vệ đáng tin cậy.

Chuyển tiếp mở & dẫn

Khi áp suất đầu vào cao hơn áp suất đầu ra, lực đẩy về phía trước của chất lỏng sẽ vượt qua trọng lượng bản thân của đĩa và chênh lệch áp suất ngược để đẩy đĩa mở ra. Đĩa quay và nâng lên xung quanh trục chốt cố định bên trong để mở khóa hoàn toàn đường ống nhằm phân phối chất lỏng ổn định về phía trước.

Tự động đóng ngược (Bảo vệ chống dòng chảy ngược)

Khi máy bơm nước phía trước dừng lại, dòng chất lỏng bị cắt hoặc áp suất đầu ra vượt quá áp suất đầu vào, lực kết hợp của chênh lệch áp suất ngược và trọng lượng bản thân của đĩa sẽ khiến đĩa nhanh chóng thiết lập lại và lắp chặt vào đế van để tắt hoàn toàn. Nó chặn triệt để dòng chảy ngược của chất lỏng và tự động tránh hư hỏng thiết bị, lỗi quy trình và các nguy cơ an toàn tiềm ẩn do dòng chảy ngược gây ra.

Câu hỏi thường gặp

Câu 1: Van kiểm tra xoay tiêu chuẩn GB là gì? Chức năng chính của nó là gì?

Van một chiều xoay tiêu chuẩn GB là van một chiều tự động có mặt bích được thiết kế và sản xuất theo tiêu chuẩn GB của Trung Quốc. Các mẫu phổ biến bao gồm dòng H44H, H44W, H44Y và H44X.

Nó sử dụng áp suất dòng trung bình để mở đĩa và tự động đóng lại khi dòng chảy dừng hoặc đảo chiều, ngăn chặn dòng chảy ngược. Nó được sử dụng rộng rãi để bảo vệ máy bơm, máy nén, nồi hơi và hệ thống đường ống khỏi dòng chảy ngược, búa nước và tổn thất áp suất.

Câu 2: Xếp hạng áp suất GB PN phổ biến là gì?

Xếp hạng GB PN đại diện cho áp suất danh nghĩa của van. Mức áp suất phổ biến ở nhiệt độ bình thường bao gồm:

PN10:1,0 MPa, thích hợp cho hệ thống cấp thoát nước, phòng cháy chữa cháy.

PN16:1,6 MPa, loại được sử dụng phổ biến nhất cho nước công nghiệp và đường ống chung.

PN25:2,5 MPa, thích hợp cho các hệ thống xử lý và nước có áp suất cao hơn.

PN40:4,0 MPa, được sử dụng cho các ứng dụng hóa học, nhiệt, dầu và hơi nước.

PN64/PN100:6,4 MPa/10,0 MPa, dùng cho hệ thống công nghiệp, nhà máy điện áp suất cao.

Các ứng dụng nhiệt độ cao yêu cầu xác minh áp suất theo đường cong định mức áp suất-nhiệt độ.

Câu 3: H44H, H44W, H44Y và H44X có nghĩa là gì?

H44H:Thiết kế phốt cứng, thích hợp cho hơi nước, dầu nhiệt độ cao và nước áp suất cao.

H44W:Cấu trúc kín bằng thép không gỉ, thích hợp cho nước sạch và môi trường ăn mòn thông thường.

H44Y:Niêm phong cứng bằng hợp kim Stellite, mang lại khả năng chịu nhiệt độ cao và chống mài mòn cho các ngành công nghiệp điện và hóa dầu.

H44X:Thiết kế gioăng cao su mềm không rò rỉ, thích hợp cho hệ thống cấp nước và phòng cháy chữa cháy.

Câu 4: Van kiểm tra xoay tiêu chuẩn GB thường được sử dụng ở đâu?

Chúng được ứng dụng rộng rãi trong:

• Đường ống ra máy bơm và trạm bơm
• Hệ thống cấp nước và xử lý nước thải đô thị
• Đường ống hơi, nhiệt và dầu
• Đường ống công nghiệp có hạt hoặc tạp chất
• Hệ thống xử lý trung áp và áp suất cao

Câu hỏi 5: Có thể trộn lẫn các tiêu chuẩn GB PN và ANSI Class không?

Không. Các tiêu chuẩn GB PN và ANSI Class có kích thước mặt bích, kiểu bu lông, độ dày và mức áp suất khác nhau. Việc trộn chúng có thể gây ra các vấn đề về lắp đặt, hỏng hóc và rủi ro về an toàn.

Hệ thống đường ống GB nên sử dụng các bộ phận và van tiêu chuẩn GB phù hợp.
