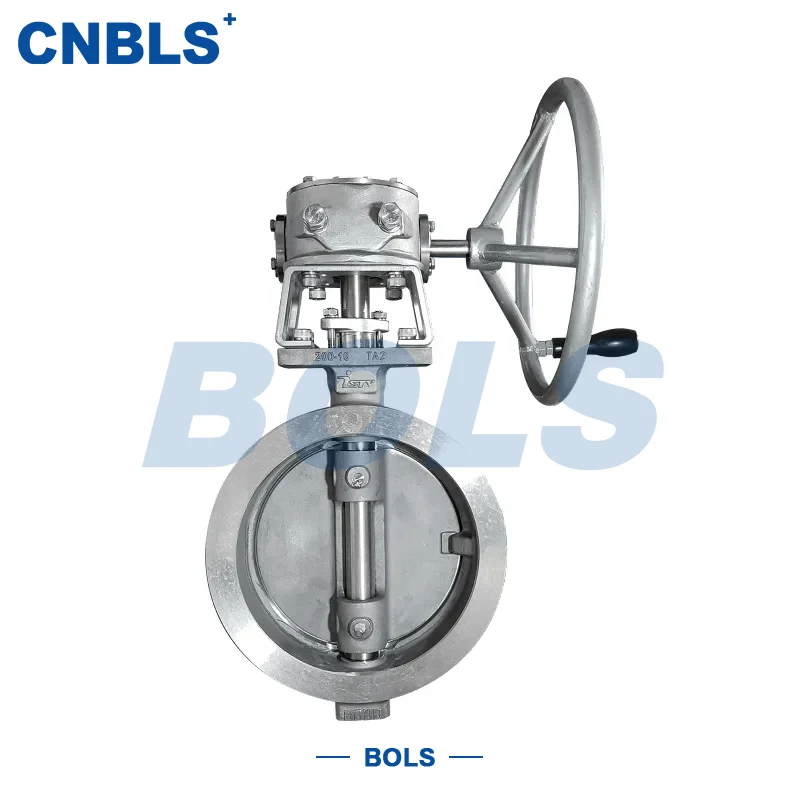

Van bướm bằng kim loại mặt bích bằng thép không gỉ bằng tay

Van bướm làm kín bằng kim loại dạng mặt bích bằng thép không gỉ thủ công được đóng mở và van điều khiển phù hợp với các điều kiện công nghiệp khắc nghiệt. Được chế tạo chủ yếu từ thép không gỉ cho các bộ phận chịu áp lực và tiếp xúc với môi trường, nó có thiết kế bù ba lớp và cấu trúc phốt cứng bằng kim loại. Van được vận hành bằng tay để xoay đĩa, cung cấp khả năng ngắt và điều tiết đáng tin cậy của phương tiện đường ống. Cấu trúc đã được chứng minh rõ ràng và khả năng phân bổ lực tối ưu của nó đảm bảo hiệu suất ổn định trong môi trường nhiệt độ cao, áp suất cao và ăn mòn. Trên thị trường quốc tế, sản phẩm này thường được gọi là van bướm làm kín bằng kim loại dạng mặt bích bằng thép không gỉ thủ công và được sử dụng rộng rãi trong các hệ thống hóa dầu, điện và luyện kim.

Đặc điểm cấu trúc và nguyên tắc làm việc

Van bướm bịt ​​kín bằng kim loại dạng mặt bích bằng thép không gỉ thủ công áp dụng thiết kế bù ba cổ điển, cho phép đĩa rời dần khỏi ghế trong khi mở và đóng, giảm đáng kể ma sát và mài mòn. Con dấu cứng bằng kim loại được làm bằng vật liệu thép không gỉ hoặc hợp kim, và mặt bịt kín có thể được gia cố bằng hàn phủ hợp kim Stellite hoặc niken để duy trì hiệu suất bịt kín tuyệt vời ngay cả trong điều kiện nhiệt độ và áp suất cao. Mặt cuối mặt bích được gia công theo tiêu chuẩn GB hoặc ANSI, đảm bảo căn chỉnh tốt trong quá trình lắp đặt và tạo điều kiện thuận lợi cho việc bảo trì tại chỗ. Loại van bướm làm kín bằng kim loại dạng mặt bích bằng thép không gỉ thủ công này được vận hành thông qua tay quay hoặc đòn bẩy, mang lại cấu trúc đơn giản và độ tin cậy cao.

Tính năng sản phẩm chính

• Cấu trúc hoàn toàn bằng thép không gỉ mang lại khả năng chống ăn mòn và oxy hóa tuyệt vời

• Thiết kế con dấu cứng bằng kim loại phù hợp với môi trường có nhiệt độ cao, áp suất cao và mài mòn

• Cấu trúc bù đắp ba lần làm giảm mô-men xoắn vận hành và kéo dài tuổi thọ sử dụng

• Kết nối mặt bích đảm bảo lắp đặt ổn định và tương thích với nhiều hệ thống đường ống khác nhau

• Vận hành thủ công cho phép bảo trì đơn giản và vận hành có kiểm soát

Ứng dụng điển hình

Van bướm bịt ​​kín kim loại loại mặt bích bằng thép không gỉ thủ công được sử dụng rộng rãi trong các đường ống trung bình nhiệt độ cao trong các nhà máy hóa dầu, hệ thống hơi nước trong ngành điện, đường ống dẫn khí và bụi trong luyện kim và hệ thống môi trường ăn mòn trong xử lý nước và sản xuất giấy các ngành công nghiệp. Trong những môi trường đòi hỏi khắt khe này, van bướm bịt ​​kín bằng kim loại loại mặt bích bằng thép không gỉ thủ công duy trì hoạt động ổn định mặc dù nhiệt độ thay đổi thường xuyên và điều kiện môi trường phức tạp.

Thông số kỹ thuật chính

• Đường kính danh nghĩa: DN50–DN600 (NPS 2"–24")

• Định mức áp suất: PN10/16/25/40, Class 150/300/600

• Kết nối: Mặt bích (GB/T 9113 / ANSI B16.5 RF)

• Vận hành: Bằng tay (tay/đòn bẩy)

• Phạm vi nhiệt độ: -46oC ～ 550oC

• Lớp rò rỉ: Lớp V (API 609)

• Cấu trúc: Con dấu cứng kim loại 3 mặt

Cấu hình vật liệu

Thân và đĩa van có thể được làm bằng thép không gỉ song song 304, 316, 304L, 316L hoặc 2205 để đáp ứng các yêu cầu chống ăn mòn khác nhau. Thân van thường được làm bằng thép không gỉ rèn hoặc thép song công để cân bằng giữa độ bền và độ dẻo dai. Mặt ngồi và mặt bịt kín được lựa chọn dựa trên các điều kiện vận hành và có thể là thép không gỉ, Stellite hoặc hợp kim gốc niken để đảm bảo độ kín kim loại đáng tin cậy.

Khuyến nghị lựa chọn và sử dụng

Khi lựa chọn van, các yếu tố như đặc tính môi trường, áp suất thiết kế và nhiệt độ cần được xem xét cẩn thận và tiêu chuẩn mặt bích phải phù hợp với hệ thống đường ống hiện có. Đối với các ứng dụng có đường kính lớn hoặc áp suất cao, cần đánh giá mômen vận hành bằng tay và có thể cần có cơ chế giảm mômen. Việc lắp đặt đúng cách và bảo trì thường xuyên sẽ kéo dài tuổi thọ của van bướm làm kín bằng kim loại loại mặt bích bằng thép không gỉ một cách hiệu quả.

Quản lý vận hành và bảo trì

Nên lập hồ sơ vận hành và bảo trì toàn diện, đồng thời thường xuyên kiểm tra các kết nối mặt bích, hộp đệm và bề mặt bịt kín. Trong môi trường nhiệt độ cao hoặc ăn mòn, cần thực hiện các biện pháp bôi trơn và chống ăn mòn tăng cường để đảm bảo hoạt động ổn định lâu dài và cung cấp sự bảo vệ đáng tin cậy cho sự an toàn của hệ thống.
