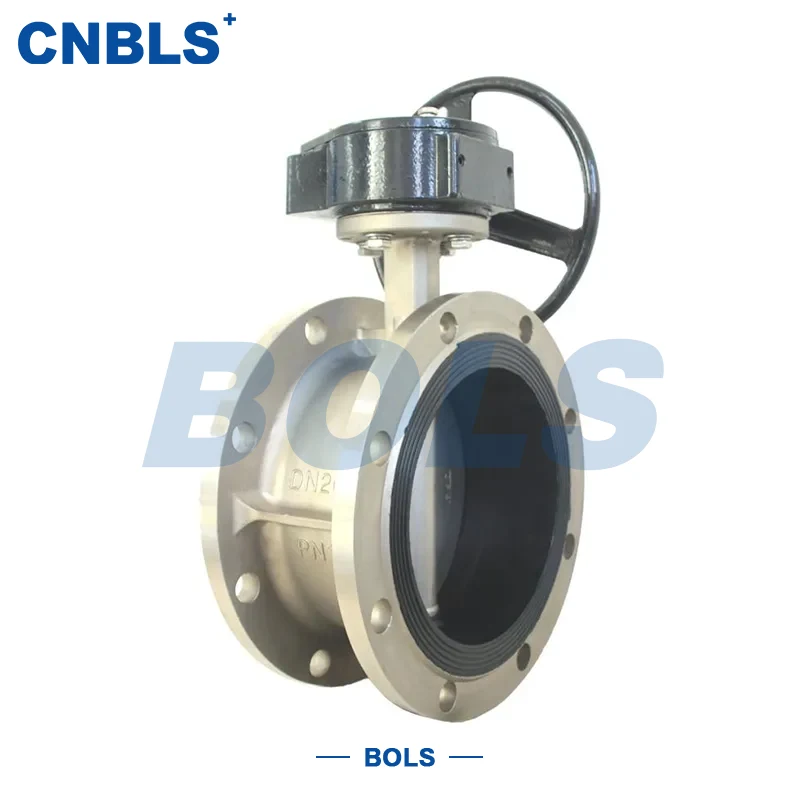

Van bướm thông gió hiệu suất cao

Van bướm thông gió hiệu suất cao được thiết kế đặc biệt cho hệ thống thông gió và loại bỏ bụi công nghiệp hoạt động trong điều kiện áp suất thấp và đường kính lớn. Thân van và các bộ phận chịu áp lực chính được sản xuất từ ​​vật liệu thép không gỉ như SS304, SS316, SS304L và SS316L, đảm bảo hoạt động ổn định trong môi trường khí ăn mòn, không khí nhiều bụi và khí thải nhiệt độ cao.

Dòng sản phẩm này sử dụng cấu trúc van bướm đồng tâm (đường tâm) với các kết nối mặt bích và thiết kế làm kín nhiệm vụ thông gió (loại W). Nó tập trung vào việc đáp ứng các yêu cầu về công suất dòng chảy lớn, sức cản thấp và khả năng đóng mở đáng tin cậy trong đường ống thông gió.

Hai mẫu này có chung cấu trúc van và khái niệm làm kín, với điểm khác biệt chính là loại bộ truyền động:

D641W: Van bướm thông gió bằng khí nén, vận hành bằng bộ truyền động không khí

D941W: Van bướm thông gió điện, vận hành bằng cơ cấu chấp hành điện

Van bướm thông gió bằng thép không gỉ được sử dụng rộng rãi trong các dự án luyện kim, sản xuất điện, xử lý hóa chất, vật liệu xây dựng, khai thác mỏ và bảo vệ môi trường.

Cấu trúc và nguyên tắc làm việc

Thiết kế kết cấu đồng tâm

Van bướm thông gió hiệu suất cao áp dụng cấu trúc đồng tâm trong đó tâm đĩa trùng với tâm thân. Trong quá trình hoạt động, đĩa quay quanh trục thân:

Cấu trúc đơn giản với ít thành phần hơn

Đường dẫn dòng chảy êm ái và sức cản dòng khí thấp

Mô-men xoắn vận hành thấp, thích hợp cho hệ thống thông gió có đường kính lớn

Cấu trúc này mang lại sự ổn định tốt và tiết kiệm chi phí cho các ứng dụng thông gió lưu lượng cao, áp suất thấp.

Kết nối mặt bích

Thân van có mặt bích tích hợp ở cả hai đầu, cho phép bắt vít trực tiếp vào mặt bích đường ống thông gió tiêu chuẩn:

Định vị lắp đặt chính xác

Phân bố ứng suất đồng đều

Dễ dàng bảo trì và thay thế

Các tiêu chuẩn mặt bích phổ biến bao gồm GB/T 9113 và ANSI B16.5.

Các tính năng chính

Xây dựng hoàn toàn bằng thép không gỉ

Các bộ phận chính như thân, đĩa và thân được làm bằng thép không gỉ, cung cấp:

Khả năng chống ăn mòn và oxy hóa tuyệt vời

Tính phù hợp với khí chứa lưu huỳnh và clo

Độ ổn định cấu trúc trong điều kiện thông gió nhiệt độ cao

Thiết kế niêm phong nhiệm vụ thông gió (loại W)

Van được trang bị cấu trúc kín được thiết kế đặc biệt cho các dịch vụ thông gió:

Tùy chọn niêm phong kim loại với kim loại hoặc niêm phong composite (FKM + thép không gỉ)

Độ tin cậy niêm phong cân bằng và khả năng chống mài mòn

Tỷ lệ rò rỉ tuân thủ tiêu chuẩn van bướm thông gió JB/T 8692

Đường kính lớn, thiết kế điện trở thấp

Với đường kính danh nghĩa từ DN100 đến DN2000, van duy trì:

Tổn thất áp suất thấp qua van

Hiệu suất đóng mở ổn định

Thích hợp cho các hệ thống có luồng không khí lớn và áp suất vận hành thấp

Cơ cấu chấp hành thân thiện với tự động hóa

Cả hai tùy chọn truyền động bằng khí nén và điện đều hỗ trợ tích hợp dễ dàng vào hệ thống điều khiển tự động, giúp Van bướm thông gió hiệu suất cao phù hợp cho các ứng dụng điều khiển tập trung và từ xa.

So sánh thiết bị truyền động

Thông số kỹ thuật

Đặc điểm vật liệu

Ứng dụng

Thông gió khí thải nhiệt độ cao trong luyện kim

Hệ thống thông gió và khử lưu huỳnh nồi hơi trong nhà máy điện

Hệ thống thu gom và xả bụi trong ngành hóa chất, vật liệu xây dựng

Dự án thông gió mỏ và bảo vệ môi trường

Nhà máy công nghiệp và hệ thống xử lý không khí tòa nhà lớn

Trong các ứng dụng này, van bướm thông gió bằng thép không gỉ chủ yếu được sử dụng để ngắt luồng khí, điều chỉnh lưu lượng và kiểm soát hướng dòng chảy của hệ thống.

Nguyên tắc lựa chọn

Chọn loại thép không gỉ phù hợp theo độ ăn mòn của khí

Xếp hạng áp suất và nhiệt độ phù hợp với điều kiện thiết kế hệ thống

Chú ý đến sức mạnh cơ thể cho các ứng dụng có đường kính lớn

Chọn truyền động bằng khí nén hoặc điện dựa trên yêu cầu điều khiển trang web

Vận hành và bảo trì

Thường xuyên làm sạch bụi khỏi bề mặt bịt kín để ngăn ngừa tích tụ

Áp dụng hệ thống sưởi dần dần trong quá trình khởi động ở nhiệt độ cao

Đảm bảo áp suất cấp khí ổn định cho van khí nén

Kiểm tra định kỳ bôi trơn bộ truyền động và kết nối điện

Tóm tắt sản phẩm

Van bướm thông gió D641W / D941W bằng thép không gỉ có cấu trúc đồng tâm, kết cấu bằng thép không gỉ và thiết kế bịt kín làm nhiệm vụ thông gió. Với các tùy chọn truyền động bằng khí nén hoặc điện linh hoạt, van bướm thông gió bằng thép không gỉ này mang lại hiệu suất đáng tin cậy cho các hệ thống thông gió công nghiệp yêu cầu khả năng vận hành ổn định và khả năng tương thích tự động hóa.
