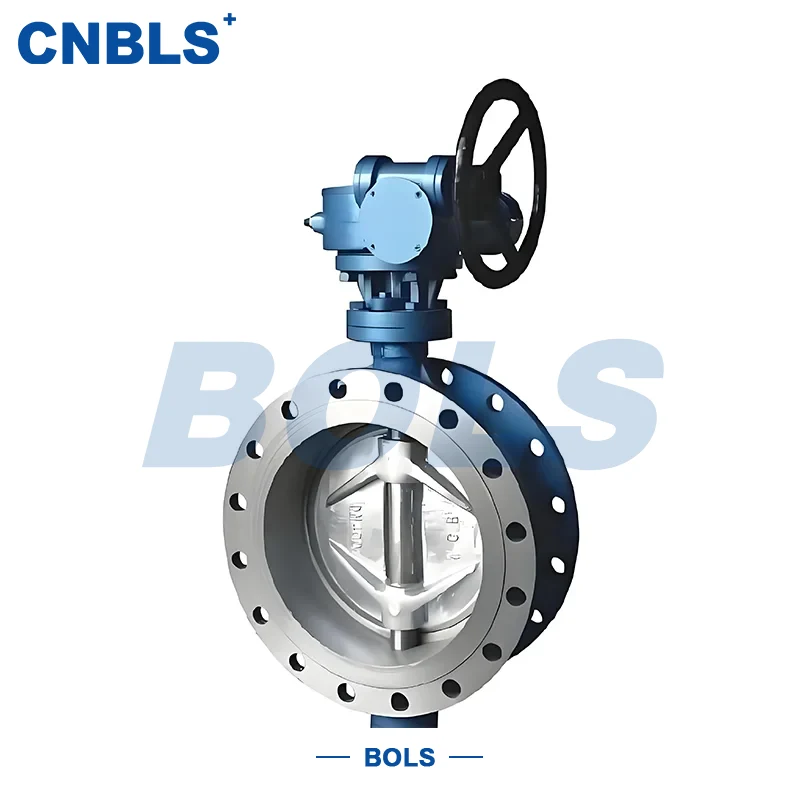

Van bướm mặt bích bằng kim loại cứng bằng thép không gỉ

Van bướm cứng mặt bích bằng kim loại mặt bích bằng thép không gỉ là loại van bướm công nghiệp có cấu trúc bù ba, bộ truyền động điện và kết nối mặt bích. Thân van và các bộ phận chịu áp lực chính của nó được chế tạo từ thép không gỉ 304, 316, 304L, 316L hoặc thép không gỉ song công, với thiết kế phốt cứng từ kim loại đến kim loại.

Được kích hoạt bởi bộ truyền động điện nhận tín hiệu điều khiển, van điều khiển thân quay đĩa, cho phép vận hành bật tắt từ xa hoặc điều chỉnh liên tục phương tiện trong đường ống. Cấu trúc bù ba giúp giảm ma sát một cách hiệu quả trên bề mặt bịt kín, duy trì hiệu suất bịt kín ổn định ngay cả trong điều kiện môi trường nhiệt độ cao, áp suất cao và chứa hạt.

Van bướm bịt ​​kín bằng kim loại mặt bích bằng thép không gỉ điện này cân bằng khả năng chống ăn mòn, chống mài mòn và độ bền kết cấu, khiến nó trở nên lý tưởng cho các hệ thống công nghiệp yêu cầu tự động hóa cao và hoạt động trong điều kiện khắc nghiệt.

Cấu trúc & Nguyên tắc làm việc

1. Thiết kế cấu trúc bù đắp ba lần

Dòng D943H áp dụng cấu trúc van bướm bù ba cổ điển:

Độ lệch thứ nhất: Trục thân van lệch khỏi tâm thân van.

Độ lệch thứ hai: Trục thân được lệch khỏi tâm bề mặt bịt kín.

Độ lệch thứ ba: Cặp đệm tạo thành cấu trúc hình nón nghiêng.

Thiết kế này cho phép đĩa tách ra khỏi bệ van ở giai đoạn đóng mở ban đầu, tránh làm trầy xước bề mặt bịt kín, giảm mài mòn hiệu quả và kéo dài tuổi thọ sử dụng.

2.Chế độ truyền động điện

Van được trang bị bộ truyền động điện, có hai loại:

● Loại bật-tắt (điều khiển hai vị trí)

● Loại điều chỉnh (điều khiển tỷ lệ với tín hiệu 4–20mA)

Bộ truyền động chuyển đổi tín hiệu điện thành mô-men xoắn cơ học, điều khiển chuyển động phối hợp của thân và đĩa để đạt được các hoạt động bật tắt hoặc điều chỉnh ổn định, có thể lặp lại.

3. Các tính năng chính

Cấu trúc chịu áp lực hoàn toàn bằng thép không gỉ

Thân van, mặt bích và các bộ phận chịu áp lực chính được đúc hoặc rèn toàn bộ từ thép không gỉ, mang lại:

● Khả năng chống ăn mòn tuyệt vời

● Độ bền nhiệt độ cao ổn định

● Khả năng tương thích với môi trường có tính axit, kiềm, chứa clorua hoặc chứa lưu huỳnh

Thiết kế con dấu cứng bằng kim loại

Cặp đệm kín giữa kim loại với kim loại có thể được phủ tùy ý bằng hợp kim vệ tinh hoặc niken, có đặc điểm:

● Không bị mềm hoặc lão hóa trong điều kiện nhiệt độ cao

● Khả năng thích ứng với môi trường đóng/mở thường xuyên và chứa hạt

● Tuân thủ các yêu cầu về xếp hạng rò rỉ API 609 Loại V

Kết nối mặt bích

Nó sử dụng kết nối mặt bích tiêu chuẩn, tuân thủ các tiêu chuẩn quốc gia hoặc Mỹ, tạo điều kiện lắp đặt và bảo trì dễ dàng và phù hợp với các hệ thống đường ống có đường kính từ trung bình đến lớn.

Khả năng tương thích với hệ thống tự động hóa

Van bướm mặt bích cứng bằng kim loại mặt bích bằng thép không gỉ này có thể được tích hợp trực tiếp vào DCS, PLC và các hệ thống điều khiển khác, hỗ trợ điều khiển từ xa và phản hồi trạng thái, đồng thời phù hợp cho các tình huống vận hành liên tục và điều khiển tập trung.

Thông số kỹ thuật

Đặc điểm vật liệu

Thân van

Đĩa van

Ghế thân & van

● Thân: A182 F304 / F316 / F51

● Đế van: Thép không gỉ, hợp kim vệ tinh hoặc niken

Ứng dụng

Van bướm cứng mặt bích bằng kim loại mặt bích bằng thép không gỉ này được sử dụng rộng rãi trong các lĩnh vực sau:

● Nhà máy hóa dầu

● Hệ thống điện và sưởi ấm

● Đường ống dẫn khí thải luyện kim và nhiệt độ cao

● Hệ thống hóa chất và khí tổng hợp than

● Mạng lưới đường ống hơi nước công nghiệp và sưởi ấm thành phố

Các môi trường điển hình bao gồm hơi nước nhiệt độ cao, hơi nước quá nhiệt, khí thải đầy bụi, các sản phẩm dầu, môi trường hóa chất ăn mòn và nước nhiệt độ cao.

Nguyên tắc lựa chọn

Lựa chọn vật liệu

Chọn thép không gỉ 304, 316 hoặc song công dựa trên độ ăn mòn và nhiệt độ trung bình. Đối với điều kiện chứa hạt, hãy chọn đĩa có hàn lớp phủ hợp kim cứng.

Kết hợp áp suất và mô-men xoắn

Đối với các ứng dụng có đường kính lớn hoặc áp suất cao, hãy trang bị cho van bộ truyền động điện mô-men xoắn cao để đảm bảo đóng mở đáng tin cậy.

Xác nhận chế độ điều khiển

Chọn kiểu bật tắt cho các thao tác đóng/mở đơn giản; chọn loại điều chỉnh cho nhu cầu điều chỉnh lưu lượng hoặc áp suất.

Tính đồng nhất tiêu chuẩn mặt bích

Đảm bảo rằng mặt bích van hoàn toàn khớp với mặt bích đường ống về cấp áp suất và loại bề mặt bịt kín.

Vận hành và bảo trì ngắn gọn

● Kiểm tra thân van, mặt bích, bộ truyền động và dây tín hiệu trước khi vận hành thử.

● Đối với các ứng dụng có nhiệt độ cao, hãy làm nóng từ từ để tránh sốc nhiệt.

● Thường xuyên kiểm tra hiệu suất bịt kín và trạng thái vận hành của bộ truyền động.

● Trong trường hợp rò rỉ hoặc tắc nghẽn, chỉ thực hiện bảo trì sau khi hệ thống đã giảm áp suất.

Tóm tắt kỹ thuật

Kết hợp cấu trúc bù ba, thiết kế chịu áp hoàn toàn bằng thép không gỉ và công nghệ bịt kín bằng kim loại, sản phẩm này mang lại khả năng hoạt động ổn định trong các điều kiện môi trường phức tạp, áp suất cao và nhiệt độ cao. Van bướm mặt bích cứng bằng kim loại mặt bích bằng thép không gỉ phù hợp với các hệ thống đường ống công nghiệp có yêu cầu nghiêm ngặt về độ tin cậy, tự động hóa và tuổi thọ sử dụng.
