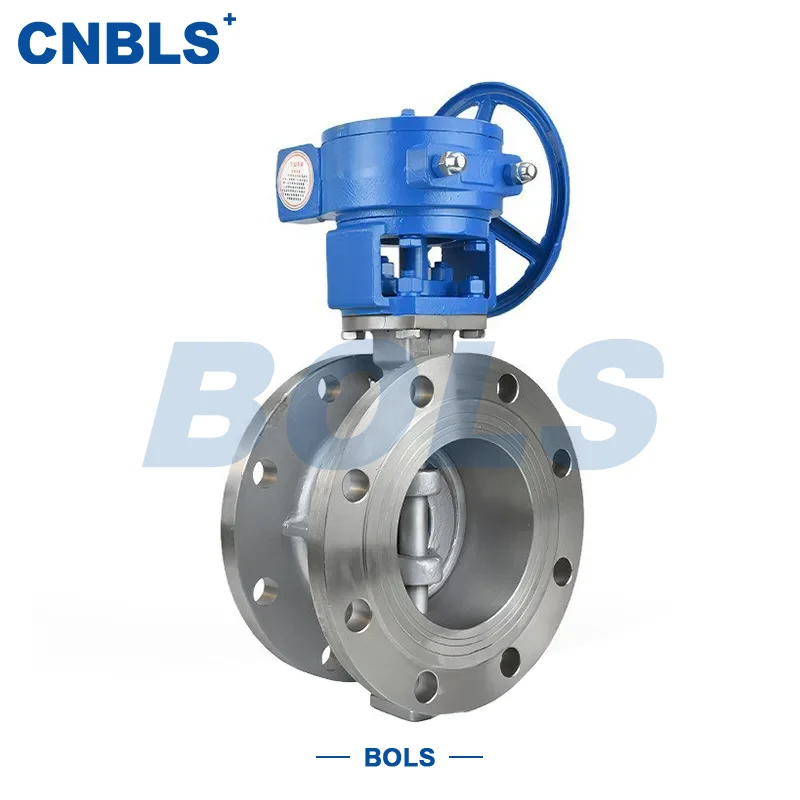

Van bướm bằng kim loại dạng wafer có tay cầm bằng thép không gỉ

Van bướm kim loại dạng wafer vận hành bằng tay cầm bằng thép không gỉ D73H là van bướm công nghiệp được chế tạo chủ yếu từ thép không gỉ và có thiết kế bù đắp kép. Nó tích hợp một tay cầm truyền động trực tiếp, kết nối kiểu wafer và cấu trúc phốt cứng bằng kim loại, giúp nó phù hợp với các ứng dụng có áp suất trung bình-thấp, nhiệt độ cao và ăn mòn nhẹ.

Bằng cách xoay tay cầm bằng tay, thân van và đĩa quay đồng bộ để đạt được khả năng ngắt đáng tin cậy và điều chỉnh dòng chảy cơ bản. Thiết kế thân dạng wafer mang lại kết cấu nhỏ gọn hơn, giảm không gian lắp đặt trong khi vẫn duy trì độ bền kết cấu.

Trong các ngành công nghiệp như hóa dầu, hệ thống điện, luyện kim, xử lý nước và chế biến thực phẩm, van bướm bịt ​​kín bằng kim loại dạng wafer có tay cầm bằng thép không gỉ thường được sử dụng trong các hệ thống đường ống yêu cầu kết hợp khả năng chống ăn mòn, chịu nhiệt độ và lắp đặt dễ dàng. Nó đặc biệt phù hợp cho các ứng dụng có không gian hạn chế và tần số hoạt động vừa phải.

Đặc điểm cấu trúc và nguyên tắc làm việc

1. Cấu trúc con dấu cứng bằng kim loại bù đắp kép

Van áp dụng thiết kế bù đắp kép, cho phép đĩa nhanh chóng rời khỏi ghế trong quá trình đóng và mở, giúp giảm đáng kể ma sát và mài mòn. Phớt kim loại với kim loại duy trì hiệu suất ổn định ngay cả ở nhiệt độ cao, áp suất cao hoặc trong môi trường chứa các hạt vi lượng, tránh các vấn đề lão hóa và hư hỏng liên quan đến phớt mềm trong môi trường nhiệt độ cao.

2. Tay cầm trực tiếp

Tay cầm được kết nối chắc chắn với thân, mang lại cấu trúc đơn giản với đường truyền ngắn và tổn thất năng lượng tối thiểu. Đối với các van cỡ nhỏ và vừa, điều này cho phép đóng/mở nhanh chóng và định vị đáng tin cậy, đáp ứng nhu cầu thực tế khi vận hành thủ công tại hiện trường.

3. Kết nối kiểu wafer

Thân van được kẹp giữa hai mặt bích ống bằng cách sử dụng bu lông, loại bỏ sự cần thiết của mặt bích độc lập. Thiết kế này giúp giảm trọng lượng hệ thống và chi phí lắp đặt, đồng thời tạo điều kiện cho việc tháo gỡ và bảo trì dễ dàng. Nó đặc biệt hữu ích trong các giá đỡ ống hoặc khu vực thiết bị có không gian hạn chế.

Thông số kỹ thuật

• Đường kính danh định: DN 50 – DN 600 (NPS 2” – 24”)

• Định mức áp suất: PN 10 / 16 / 25, Class 150 / 300

• Kết nối: Loại wafer (GB/T 9113 / ANSI B16.5)

• Vận hành: Dẫn động tay cầm trực tiếp

• Phạm vi nhiệt độ: -46oC ～ 550oC

• Loại con dấu: Con dấu cứng bằng kim loại (Loại V)

• Cấu trúc: Bù đắp kép

• Tiêu chuẩn: GB/T 12238, API 609, ANSI B16.34

Cấu hình vật liệu

Thân, đĩa, thân và đế đều có thể được chọn từ các loại thép không gỉ khác nhau để phù hợp với các điều kiện vận hành và phương tiện cụ thể.

• Thân: CF8 / CF8M / CF3 / CF3M

• Đĩa: Thép không gỉ nguyên khối hoặc thép không gỉ có lớp phủ Stellite

• Thân: A182 F304 / F316 / F304L / F316L

• Chỗ ngồi: Bề mặt bịt kín bằng thép không gỉ hoặc kim loại Stellite

Cấu hình này đảm bảo rằng van bướm bịt ​​kín bằng kim loại loại wafer có tay cầm bằng thép không gỉ duy trì tuổi thọ lâu dài trong hơi nước nhiệt độ cao, chất lỏng ăn mòn và môi trường mài mòn nhẹ.

Ứng dụng

Van phù hợp cho các ứng dụng điển hình sau:

• Đường ống dẫn dầu và hơi nước nhiệt độ cao trong các nhà máy hóa dầu

• Hệ thống nồi hơi và đường ống phụ trợ trong ngành điện

• Hệ thống khí thải và nước làm mát nhiệt độ cao trong luyện kim

• Đường ống xử lý nước công nghiệp và đô thị

• Chế biến thực phẩm và đồ uống yêu cầu độ sạch của nguyên liệu

Trong những trường hợp này, van bướm bịt ​​kín bằng kim loại cứng loại wafer có tay cầm bằng thép không gỉ cung cấp độ bền kết cấu, độ tin cậy bịt kín, bảo trì dễ dàng và hiệu quả chi phí tổng thể của hệ thống.

Khuyến nghị lựa chọn và sử dụng

Khi chọn van, các cân nhắc chính bao gồm độ ăn mòn của môi chất, nhiệt độ vận hành và định mức áp suất đường ống để đảm bảo sự phù hợp giữa vật liệu và cấu trúc phốt. Đối với các ứng dụng có đường kính lớn hoặc áp suất cao, hãy xác minh rằng mô-men xoắn của tay cầm đáp ứng các yêu cầu vận hành tại hiện trường. Trong quá trình lắp đặt, hãy đảm bảo căn chỉnh mặt bích và siết chặt bu lông đồng đều để tận dụng tối đa lợi thế bịt kín của thiết kế kiểu tấm bán dẫn.

Độ tin cậy bảo trì và vận hành

Kiểm tra thường xuyên độ kín của bu lông, độ kín của thân và độ mòn bề mặt bịt kín sẽ kéo dài tuổi thọ của van một cách hiệu quả. Cấu trúc phốt cứng bằng kim loại cho phép lắp đặt và thay thế linh kiện tại chỗ, giảm chi phí vận hành lâu dài và nâng cao độ tin cậy trong điều kiện vận hành liên tục.
