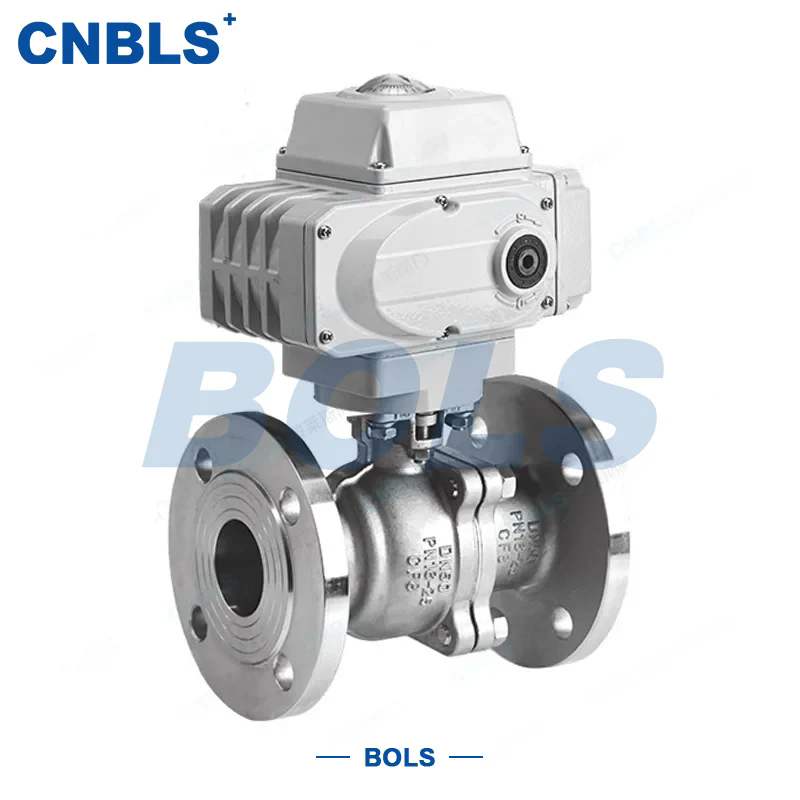

Làm thế nào Van bi đạt được mức độ rò rỉ bằng 0 với vật liệu bịt kín ghế mềm?

Vào mùa hè năm 2021, một nhà máy hóa chất ở vùng Bờ Vịnh đã xảy ra sự cố rò rỉ nhỏ từ một nhà máy hóa chất.van bi thép không gỉtrên dòng benzen. Vụ rò rỉ rất nhỏ—chỉ vài giọt mỗi phút—nhưng trong hơn 72 giờ, nó đã giải phóng đủ hợp chất hữu cơ dễ bay hơi vào khí quyển để gây ra sự kiện báo cáo EPA bắt buộc. Kết quả là tiền phạt, chi phí dọn dẹp và thiệt hại về danh tiếng vượt quá 400.000 USD. Nguyên nhân sâu xa không phải là một thất bại thảm hại; nó là vật liệu làm ghế đã mất đi khả năng đàn hồi sau hai năm luân chuyển nhiệt. Sự cố này minh họa một sự thật quan trọng: không thể đạt được độ rò rỉ trong van bi bằng thép không gỉ nhờ thân kim loại hoặc quả bóng được đánh bóng. Điều này đạt được nhờ vật liệu đệm kín mềm và hiệu suất của nó quyết định liệu van là tài sản đáng tin cậy hay một khoản nợ tiềm ẩn.

Cụm từ "không rò rỉ" trong thuật ngữ van công nghiệp có nghĩa là ngắt kín bong bóng - không có sự rò rỉ khí hoặc chất lỏng có thể nhìn thấy qua ghế trong các điều kiện thử nghiệm quy định. Đối với van bi bằng thép không gỉ, mức độ toàn vẹn bịt kín này chỉ có thể thực hiện được với mặt tựa mềm: một thành phần polymer biến dạng dưới kính hiển vi để lấp đầy những khuyết điểm trên bề mặt quả bóng. Việc lựa chọn loại polymer đó và kỹ thuật tiếp xúc của nó với quả bóng là chủ đề của bài viết này. Chúng tôi sẽ kiểm tra tính chất vật lý của việc bịt kín đệm ngồi mềm, các đặc tính của ba vật liệu chính (PTFE, RPTFE và PEEK), các đặc điểm thiết kế giúp duy trì lực bịt kín qua hàng nghìn chu kỳ và các tiêu chuẩn quốc tế xác minh không có rò rỉ. Đây không phải là tổng quan về tiếp thị; đây là tài liệu chuyên sâu về kỹ thuật dành cho các kỹ sư, chuyên gia kỹ thuật và chuyên gia bảo trì, những người cần hiểu lý do tại sao một số van bi bằng thép không gỉ có thể hoạt động tốt trong nhiều thập kỷ trong khi một số khác lại hỏng trong nhiều tháng.

Mục lục

• 1. Điều gì khiến cho việc không rò rỉ trở thành một yêu cầu quan trọng đối với Van bi thép không gỉ?
• 2. Vật liệu ghế mềm tạo ra lớp bịt kín không rò rỉ như thế nào?
• 3. Chất liệu ghế mềm nào có độ kín và độ bền cân bằng tốt nhất?
• 4. Đặc điểm thiết kế nào đảm bảo lực bịt kín nhất quán?
• 5. Van bi thép không gỉ được thử nghiệm như thế nào để xác minh không rò rỉ?
• 6. Câu hỏi thường gặp (FAQ)
• 7. Kết luận

1. Điều gì khiến cho việc không rò rỉ trở thành một yêu cầu quan trọng đối với Van bi thép không gỉ?

Nhu cầu không rò rỉ không đồng nhất ở tất cả các ngành. Trong một số ứng dụng, có thể chấp nhận được vài giọt mỗi phút; ở những nơi khác, một phân tử của chất độc hại là vi phạm quy định. Sự khác biệt nằm ở hậu quả. Đối với nhà máy xử lý nước, van bi thép không gỉ bị rò rỉ có thể gây lãng phí nước và tăng chi phí bơm, nhưng đó không phải là trường hợp khẩn cấp về an toàn. Đối với một nhà sản xuất dược phẩm sản xuất thuốc hóa trị, rò rỉ có nghĩa là sản phẩm bị nhiễm bẩn, bị loại bỏ lô hàng và có khả năng gây hại cho bệnh nhân. Đối với một cơ sở xử lý khí đốt tự nhiên, rò rỉ có nghĩa là phát thải nhất thời góp phần vào sự nóng lên toàn cầu và tạo ra nguy cơ nổ. Hiểu được lợi ích giúp các kỹ sư chứng minh được việc đầu tư vào vật liệu ghế mềm chất lượng cao.

Bảng sau liệt kê các hậu quả của rò rỉ trên năm ngành công nghiệp tiêu biểu. Mỗi hàng thể hiện một chi phí hư hỏng khác nhau, từ bảo trì đơn giản đến trách nhiệm pháp lý nghiêm trọng.

Lưu ý rằng mức độ nghiêm trọng của chi phí tăng lên không chỉ do độc tính của chất lỏng mà còn do môi trường pháp lý. Trong lĩnh vực dược phẩm và dầu khí, rò rỉ không chỉ đơn giản là vấn đề bảo trì; đó là một vấn đề tuân thủ. Một rò rỉ duy nhất có thể kích hoạt việc kiểm tra, tắt máy và yêu cầu chứng minh rằng van đã được chỉ định và bảo trì đúng cách. Đây là lý do tại sao việc lựa chọn vật liệu ghế—và tài liệu về hoạt động của nó—là rất quan trọng. TạiChiết Giang Bolaisi Valve Co., Ltd., nhà máy của chúng tôi duy trì chương trình truy xuất nguồn gốc đầy đủ cho mọi vật liệu ghế mềm mà chúng tôi sử dụng, từ lô nhựa polyme đến chứng chỉ kiểm tra van cuối cùng. Tài liệu này thường có giá trị đối với khách hàng của chúng tôi như bản thân van.

Ngoài rủi ro pháp lý, còn có vấn đề về chi phí vòng đời. Một van bi bằng thép không gỉ giá rẻ có mặt ngồi cấp thấp có thể có giá 50 USD và có thời hạn sử dụng trong sáu tháng. Một van cao cấp có ghế RPTFE hiệu suất cao có thể có giá 150 USD và có tuổi thọ 5 năm. Trong hơn một thập kỷ, loại van giá rẻ này cần 20 lần thay thế, 20 lần can thiệp bảo trì và 20 cơ hội xảy ra rò rỉ. Van cao cấp yêu cầu hai lần thay thế và hai lần can thiệp. Tổng chi phí sở hữu—bao gồm nhân công, thời gian ngừng hoạt động và rủi ro—ủng hộ mạnh mẽ giải pháp cao cấp. Nhà máy của chúng tôi đã tính toán rằng đối với một nhà máy hóa chất điển hình, việc nâng cấp từ ghế mềm tiêu chuẩn lên ghế mềm hiệu suất cao giúp giảm 60% chi phí bảo trì liên quan đến van trong thời gian 5 năm. Đây là lập luận kinh tế cho việc không rò rỉ và đó là lý do tại sao chúng tôi tập trung nhiều vào khoa học vật liệu và sản xuất chính xác.

2. Vật liệu ghế mềm tạo ra lớp bịt kín không rò rỉ như thế nào?

Để hiểu làm thế nào một chiếc ghế mềm có thể đạt được mức độ rò rỉ bằng 0, bạn phải suy nghĩ ở quy mô vi mô. Một quả bóng bằng thép không gỉ, ngay cả khi được đánh bóng thành gương, cũng không thể mịn hoàn toàn. Nó có các đỉnh và thung lũng được đo bằng micro-inch. Khi hai bề mặt kim loại được ép lại với nhau—như trong van bi có đế bằng kim loại—chúng chỉ tiếp xúc ở các đỉnh cao nhất. Diện tích tiếp xúc thực tế là một phần rất nhỏ của diện tích biểu kiến. Đường dẫn chất lỏng uốn lượn qua các thung lũng và khoảng trống giữa các đỉnh. Đây là lý do tại sao van có mặt tựa bằng kim loại, mặc dù hoạt động tốt ở nhiệt độ cao và dịch vụ chịu mài mòn, nhưng lại thường bị rò rỉ nhẹ. Chúng dựa vào áp suất tiếp xúc cực cao để làm phẳng các đỉnh, nhưng ngay cả khi đó, khó có thể đảm bảo độ kín hoàn hảo.

Một chiếc ghế mềm thay đổi hoàn toàn tính chất vật lý. Chất liệu polymer mềm hơn quả bóng kim loại. Khi van đóng lại và chỗ ngồi được ép vào quả bóng, polyme sẽ biến dạng. Nó chảy vào các thung lũng, lấp đầy các khoảng trống và tạo thành các đỉnh. Diện tích tiếp xúc tăng lên đáng kể - có lẽ từ 5% diện tích biểu kiến ​​lên hơn 90%. Đường rò rỉ không chỉ được thu hẹp; nó bị loại bỏ. Con dấu không phụ thuộc vào độ hoàn hảo của bề mặt kim loại mà phụ thuộc vào khả năng thích ứng của polyme với bề mặt đó. Đây là lý do tại sao van bi bằng thép không gỉ có đế mềm có thể đóng kín bong bóng ngay cả khi bi có vết xước hoặc vết mòn nhỏ.

Quá trình tạo ra con dấu này diễn ra theo ba giai đoạn riêng biệt. Giai đoạn đầu tiên làliên hệ ban đầu. Khi quả bóng quay đến vị trí đóng, chỗ ngồi bị nén vào nó. Polymer bắt đầu biến dạng đàn hồi và diện tích tiếp xúc tăng lên. Ở giai đoạn này, con dấu chưa hoàn thiện; vẫn có thể có những đường rò rỉ cực nhỏ. Giai đoạn thứ hai lànăng lượng áp lực. Khi áp suất chất lỏng trong quá trình tăng lên, nó tác động lên lưng ghế, đẩy nó vào quả bóng chắc chắn hơn. Đây là hiệu ứng tự cung cấp năng lượng. Áp suất càng cao, con dấu càng chặt. Polyme tiếp tục biến dạng, lấp đầy những bất thường nhỏ nhất. Giai đoạn thứ ba làsự cân bằng. Ghế đạt đến trạng thái nén trong đó lực phục hồi đàn hồi của polymer cân bằng áp suất tác dụng. Lúc này, con dấu đã hoàn thiện và ổn định. Nó sẽ không bị rò rỉ miễn là polyme vẫn giữ được khả năng đàn hồi.

Bảng sau đây so sánh cơ chế tiếp xúc của ghế kim loại với ghế mềm ở cùng một tải trọng tác dụng. Các con số đại diện cho van bi thép không gỉ 1 inch ở áp suất 20 bar.

Bảng này giải thích rõ tại sao ghế mềm là lựa chọn ưu tiên cho các ứng dụng không rò rỉ. Diện tích tiếp xúc lớn hơn nhiều, đường rò rỉ hầu như bị loại bỏ và vòng đệm được cải thiện theo áp suất. Tuy nhiên, hiệu suất này đi kèm với sự đánh đổi: ghế mềm bị hạn chế bởi nhiệt độ và khả năng kháng hóa chất của polyme. Đây là lý do tại sao việc lựa chọn vật liệu rất quan trọng. Tại nhà máy của chúng tôi, chúng tôi kiểm tra từng lô polyme để xác minh mô đun đàn hồi, bộ nén và khả năng tương thích hóa học trước khi được gia công thành ghế. Điều này đảm bảo rằng tính chất vật lý của việc bịt kín có lợi cho khách hàng chứ không gây bất lợi cho họ.

3. Chất liệu ghế mềm nào có độ kín và độ bền cân bằng tốt nhất?

Không có vật liệu ghế mềm "tốt nhất" phổ biến nào cả. Sự lựa chọn tối ưu phụ thuộc vào sự cân bằng tinh tế giữa hiệu suất bịt kín, khả năng chịu nhiệt độ, khả năng tương thích hóa học và độ bền cơ học. Vật liệu bịt kín hoàn hảo ở nhiệt độ môi trường xung quanh có thể mềm và chảy ở nhiệt độ 150°C. Vật liệu chống lại axit sulfuric đậm đặc có thể phồng lên và phân hủy trong axeton. Quá trình lựa chọn là một sự đánh đổi về mặt kỹ thuật và nó đòi hỏi sự hiểu biết rõ ràng về phạm vi hoạt động. Tại Chiết Giang Bolaisi Valve Co., Ltd., chúng tôi hướng dẫn khách hàng của mình thông qua sự đánh đổi này bằng cách sử dụng khung quyết định có cấu trúc.

Việc xem xét đầu tiên lànhiệt độ. PTFE và RPTFE có giới hạn sử dụng liên tục là 200°C. PEEK mở rộng nhiệt độ này lên 250°C. Trên 250°C, ghế mềm không phù hợp; cần có van bọc kim loại. Việc xem xét thứ hai làkhả năng tương thích hóa học. PTFE gần như phổ biến, chống lại hầu hết các hóa chất công nghiệp ngoại trừ kim loại kiềm nóng chảy và flo nguyên tố. PEEK có khả năng chống chịu tốt với hầu hết các hóa chất nhưng có thể bị tấn công bởi các axit oxy hóa mạnh. Việc xem xét thứ ba làáp suất và tải trọng cơ học. PTFE nguyên chất có cường độ nén thấp và có xu hướng chảy lạnh dưới áp suất cao. RPTFE, với chất độn bằng thủy tinh hoặc carbon, chống lại dòng lạnh tốt hơn nhiều. PEEK là loại mạnh nhất trong ba loại và là lựa chọn ưu tiên cho các ứng dụng áp suất cao. Việc xem xét thứ tư làvòng đời. PEEK có khả năng chống mài mòn cao nhất và sẽ tồn tại lâu nhất trong các ứng dụng chu kỳ cao. RPTFE là chất trung gian và PTFE có tuổi thọ ngắn nhất.

Để minh họa sự đánh đổi, hãy xem xét ba ứng dụng trong thế giới thực. Trong nhà máy dược phẩm, van bi bằng thép không gỉ xử lý nước vô trùng ở nhiệt độ 121°C trong chu trình SIP (hơi nước tại chỗ). Van được vận hành 20 lần mỗi ngày. Ở đây, ưu tiên hàng đầu là tính trơ về mặt hóa học và tuân thủ FDA. PTFE là sự lựa chọn tốt nhất vì nó trơ, không độc hại và có thể chịu được nhiệt độ. Tuổi thọ vòng đời là đủ cho ứng dụng chu kỳ thấp này. Trong nhà máy hóa chất, một van xử lý 30% axit clohydric ở 80°C với 500 chu kỳ mỗi ngày. Ưu tiên hàng đầu là khả năng kháng hóa chất và chống mài mòn. RPTFE với chất độn carbon là sự lựa chọn tối ưu vì nó chống lại axit và có tuổi thọ mài mòn cao hơn PTFE nguyên chất. Trong cơ sở dầu khí, một van xử lý khí tự nhiên ở nhiệt độ 150°C và 100 bar với 200 chu kỳ mỗi ngày. Ưu tiên là bịt kín áp suất cao và ổn định nhiệt. PEEK là sự lựa chọn tốt nhất vì nó chống biến dạng dưới áp suất và duy trì lực bịt kín ở nhiệt độ cao.

Bảng sau đây cung cấp sự so sánh song song giữa ba loại vật liệu ghế mềm chính theo các tiêu chí lựa chọn chính.

Khung quyết định có thể được tóm tắt một cách đơn giản. Nếu ứng dụng ở áp suất thấp, chu kỳ thấp và yêu cầu khả năng kháng hóa chất phổ quát, hãy chọn PTFE. Nếu ứng dụng ở áp suất trung bình, chu kỳ trung bình và yêu cầu cân bằng giữa khả năng chống hóa chất và mài mòn, hãy chọn RPTFE. Nếu ứng dụng có áp suất cao, chu kỳ cao và yêu cầu độ bền cũng như khả năng chịu nhiệt độ tối đa, hãy chọn PEEK. Tất nhiên, các ứng dụng thực tế hiếm khi được phân loại rõ ràng như vậy. Đó là lý do tại sao nhà máy của chúng tôi cung cấp chương trình thử nghiệm mẫu: chúng tôi sẽ gia công ghế từ từng vật liệu ứng cử viên và thử nghiệm chúng trong điều kiện vận hành thực tế của khách hàng. Cách tiếp cận thực nghiệm này loại bỏ phỏng đoán và đảm bảo rằng vật liệu được chọn không gây rò rỉ trong suốt thời gian sử dụng cần thiết.

4. Đặc điểm thiết kế nào đảm bảo lực bịt kín nhất quán?

Ngay cả vật liệu làm mặt ngồi tốt nhất cũng sẽ bị hỏng nếu van không được thiết kế để duy trì lực bịt kín ổn định theo thời gian. Ghế phải chịu một chu kỳ nén và giải phóng không ngừng, giãn nở và co lại nhiệt cũng như tấn công hóa học. Nếu không thiết kế cẩn thận, lực bịt kín sẽ suy giảm và bắt đầu rò rỉ. Các tính năng thiết kế sau đây rất cần thiết để đảm bảo rằng van bi bằng thép không gỉ duy trì độ rò rỉ bằng 0 trong toàn bộ thời gian sử dụng của nó.

Hình học chỗ ngồi.Hình dạng của chỗ ngồi nơi nó tiếp xúc với quả bóng quyết định áp lực tiếp xúc và hành vi tự cấp năng lượng. Ghế hình nón có góc nông (thường từ 30° đến 45°) mang lại diện tích tiếp xúc lớn và khả năng tự cấp năng lượng mạnh mẽ. Ghế hình cầu phù hợp hơn với quả bóng nhưng khó chế tạo hơn. Các kỹ sư của chúng tôi sử dụng phân tích phần tử hữu hạn để tối ưu hóa cấu hình chỗ ngồi cho từng kích thước van và loại áp suất. Mục tiêu là đạt được sự phân bố ứng suất tiếp xúc đồng đều mà không vượt quá cường độ nén của polyme.

Giữ chỗ.Chỗ ngồi phải được giữ chắc chắn trong thân van. Nếu nó di chuyển hoặc xoay, con dấu sẽ bị tổn hại. Ba phương pháp lưu giữ chính là ép khít, giữ cơ học và chịu tải bằng lò xo. Press-fit đơn giản và tiết kiệm chi phí nhưng có thể bị lỏng trong quá trình luân chuyển nhiệt. Bộ phận giữ cơ học sử dụng vòng ren hoặc tấm bắt vít để giữ ghế cố định; điều này an toàn hơn nhưng lại tăng thêm độ phức tạp. Thiết kế chịu lực bằng lò xo sử dụng lò xo sóng hoặc vòng đệm Belleville để tác dụng tải trước không đổi lên ghế. Đây là phương pháp đáng tin cậy nhất vì nó tự động bù đắp sự hao mòn, giãn nở nhiệt và biến động áp suất. Đối với các ứng dụng có chu kỳ cao hoặc nhiệt độ cao, chúng tôi thực sự khuyên bạn nên sử dụng ghế có lò xo.

Hỗ trợ chỗ ngồi.Các polyme mềm, đặc biệt là PTFE, có xu hướng biến dạng dưới áp lực. Một vòng đệm bằng kim loại (thường là thép không gỉ) được đặt phía sau ghế để hạn chế sự biến dạng này. Vòng phía sau cũng hoạt động như một bộ tản nhiệt, hút nhiệt ra khỏi bề mặt bịt kín và giảm tốc độ phân hủy polyme. Khoảng cách giữa ghế và vòng đệm phải được kiểm soát cẩn thận; quá chật và chỗ ngồi không thể biến dạng đủ để bịt kín; quá lỏng lẻo và chỗ ngồi bị đẩy vào khoảng trống. Nhà máy của chúng tôi gia công vòng đệm với dung sai ±0,02 mm để đảm bảo độ nhiễu chính xác.

Bề mặt hoàn thiện.Bề mặt hoàn thiện của quả bóng là một thông số thiết kế quan trọng. Bề mặt cứng hơn mang lại nhiều "răng" cơ học hơn để polyme bám vào, nhưng nó cũng làm tăng ma sát và mài mòn. Bề mặt mịn hơn giúp giảm ma sát nhưng yêu cầu vật liệu mặt ngồi phù hợp hơn để đạt được độ kín. Bề mặt hoàn thiện tối ưu thường là Ra 0,2 đến 0,4 µm, đủ mịn để giảm thiểu mài mòn nhưng đủ nhám để cho phép polymer thấm vào bề mặt. Các quả bóng của chúng tôi được mài và đánh bóng theo thông số kỹ thuật này và chúng tôi xác minh độ hoàn thiện bằng máy đo biên dạng trên mỗi lô sản xuất.

Bảng sau đây tóm tắt các đặc điểm thiết kế và tác động của chúng đến hiệu suất bịt kín.

Những đặc điểm thiết kế này không độc lập; họ tương tác. Ghế lò xo cần có vòng đệm để tránh bị nén quá mức. Hình dạng ghế hình nón yêu cầu bề mặt hoàn thiện cụ thể trên quả bóng để đạt được ứng suất tiếp xúc tối ưu. Nhà máy của chúng tôi thiết kế toàn bộ hệ thống đệm kín như một tổng thể tích hợp chứ không phải là một tập hợp các bộ phận riêng lẻ. Cách tiếp cận hệ thống này là lý do tại sao van bi thép không gỉ của chúng tôi luôn đạt được mức rò rỉ bằng 0 trong các ứng dụng đòi hỏi khắt khe nhất, từ dịch vụ đông lạnh đến hơi nước ở nhiệt độ cao.

5. Van bi thép không gỉ được thử nghiệm như thế nào để xác minh không bị rò rỉ?

Thiết kế và vật liệu chỉ tốt khi thử nghiệm xác minh chúng. Van bi bằng thép không gỉ rời khỏi nhà máy mà không được kiểm tra rò rỉ thích hợp là một trách nhiệm pháp lý sắp xảy ra. Các tiêu chuẩn quốc tế chi phối việc kiểm tra van—API 598, ISO 5208 và ISO 15848—cung cấp khuôn khổ để xác minh mức độ rò rỉ bằng 0. Tại Chiết Giang Bolaisi Valve Co., Ltd., mỗi van chúng tôi sản xuất đều trải qua một quy trình kiểm tra nghiêm ngặt vượt quá các yêu cầu tối thiểu này. Phần này mô tả giao thức đó dưới góc nhìn của một kỹ sư kiểm tra tại nhà máy.

Ngày thi bắt đầu bằng việc kiểm tra trực quan. Van được kiểm tra xem có lắp ráp chính xác không, hướng bóng thích hợp và sự hiện diện của tất cả các ốc vít. Van sau đó được gắn trên băng ghế thử nghiệm. Đối với van bi bằng thép không gỉ, bàn thử nghiệm thường là một ống góp thủy lực hoặc khí nén cho phép điều áp độc lập ở phía thượng lưu và hạ lưu. Bài kiểm tra đầu tiên làkiểm tra vỏ. Van mở một phần và khoang cơ thể được điều áp bằng nước tới 1,5 lần áp suất định mức tối đa. Van được giữ ở áp suất này trong tối thiểu 60 giây. Bất kỳ sự rò rỉ, rỉ sét hoặc biến dạng cấu trúc nào có thể nhìn thấy đều là căn cứ để loại bỏ. Thử nghiệm này xác minh tính toàn vẹn của thân van và khớp nắp ca-pô.

Bài kiểm tra thứ hai làkiểm tra rò rỉ chỗ ngồi. Đây là thử nghiệm quan trọng về mức độ rò rỉ bằng không. Van được đóng lại và phía thượng lưu được điều áp bằng nước hoặc không khí, tùy thuộc vào thông số kỹ thuật của khách hàng. Đối với van bi bằng thép không gỉ có đế mềm, tiêu chí chấp nhận thường là không rò rỉ - không nhìn thấy bong bóng trong thử nghiệm ngâm trong nước hoặc không phát hiện được độ giảm áp suất trong thử nghiệm giảm áp suất. Áp suất thử nghiệm thường bằng 1,1 lần áp suất định mức ở nhiệt độ môi trường. Van được giữ ở áp suất này trong tối thiểu 60 giây. Phía hạ lưu được theo dõi thông qua kính quan sát hoặc bộ chuyển đổi áp suất. Nếu phát hiện bất kỳ rò rỉ nào, van sẽ bị loại bỏ và tháo rời để điều tra. Ghế được kiểm tra xem có bị hư hỏng không và bề mặt bóng được kiểm tra vết trầy xước. Nguyên nhân gốc rễ được xác định và khắc phục trước khi lắp lại van và kiểm tra lại.

Bài kiểm tra thứ ba làkiểm tra hàng ghế sau, nếu có. Thử nghiệm này xác minh rằng vòng đệm thân có thể chứa áp suất khi van mở hoàn toàn. Van được mở hoàn toàn và khoang cơ thể được điều áp. Khu vực xung quanh thân cây được theo dõi xem có rò rỉ không. Thử nghiệm này đặc biệt quan trọng đối với các van sẽ được sử dụng trong các ứng dụng mà van được để mở trong thời gian dài.

Bảng sau đây tóm tắt quy trình thử nghiệm và tiêu chí chấp nhận được sử dụng tại nhà máy của chúng tôi.

Mỗi van vượt qua các bài kiểm tra này đều được cấp chứng chỉ kiểm tra bao gồm số sê-ri, ngày kiểm tra, áp suất kiểm tra và tên của kỹ thuật viên. Giấy chứng nhận này có thể truy nguyên lô nguyên liệu và hồ sơ sản xuất. Đối với khách hàng trong các ngành được quản lý, tài liệu này rất cần thiết cho hoạt động kiểm tra chất lượng của chính họ. Tại nhà máy của chúng tôi, chúng tôi lưu giữ một bản sao của mọi chứng chỉ kiểm tra trong tối thiểu mười năm. Chúng tôi cũng cung cấp dịch vụ thử nghiệm có sự chứng kiến ​​của bên thứ ba cho các ứng dụng quan trọng, trong đó đại diện của khách hàng có thể trực tiếp quan sát quá trình thử nghiệm. Mức độ minh bạch này là một phần trong cam kết của chúng tôi về chất lượng và sự tự tin của chúng tôi về hiệu suất của van bi thép không gỉ.

6. Câu hỏi thường gặp (FAQ)

Câu hỏi 1: Sự khác biệt giữa rò rỉ bằng 0 và ngắt kín bong bóng là gì?

Trả lời: Không rò rỉ và ngắt kín bong bóng thường được sử dụng thay thế cho nhau, nhưng có một sự khác biệt nhỏ. Ngắt kín bong bóng là tiêu chí thử nghiệm cụ thể được xác định trong các tiêu chuẩn như API 598, trong đó van được thử nghiệm với không khí hoặc khí và không quan sát thấy bong bóng trong bể nước trong một khoảng thời gian xác định. Không rò rỉ là một thuật ngữ rộng hơn có nghĩa là không phát hiện được bất kỳ loại rò rỉ nào, dù là chất lỏng hay khí. Trong thực tế, đối với van bi bằng thép không gỉ có mặt tựa mềm, việc đạt được khả năng ngắt kín bong bóng tương đương với việc đạt được mức rò rỉ bằng 0.

Câu hỏi 2: Van bi inox có thể duy trì độ rò rỉ bằng 0 ở nhiệt độ cao không?

Trả lời: Van bi inox có thể duy trì độ rò rỉ bằng 0 ở nhiệt độ cao, nhưng nhiệt độ tối đa phụ thuộc vào chất liệu mặt ngồi. Ghế PTFE và RPTFE được giới hạn ở khoảng 200°C. Ghế PEEK có thể hoạt động ở nhiệt độ lên tới 250°C. Đối với các ứng dụng trên nhiệt độ này, cần có van bi có mặt tựa bằng kim loại. Tại Chiết Giang Bolaisi Valve Co., Ltd., chúng tôi cung cấp van bi bằng thép không gỉ với vật liệu mặt ngồi ở nhiệt độ cao giúp duy trì hiệu suất không rò rỉ ở nhiệt độ cao.

Câu 3: Chất liệu mặt ghế ảnh hưởng như thế nào đến mômen hoạt động của van bi inox?

Trả lời: Chất liệu mặt ngồi ảnh hưởng đáng kể đến mômen hoạt động của van bi inox. PTFE và RPTFE có hệ số ma sát thấp, dẫn đến mô-men xoắn vận hành thấp hơn. PEEK có hệ số ma sát cao hơn một chút, có thể yêu cầu mô-men xoắn vận hành cao hơn. Thiết kế ghế, bao gồm cả diện tích tiếp xúc và độ vừa vặn cũng ảnh hưởng đến mô-men xoắn. Nhà máy của chúng tôi tối ưu hóa sự kết hợp giữa vật liệu ghế và thiết kế để giảm thiểu mô-men xoắn vận hành trong khi vẫn duy trì hiệu suất không rò rỉ.

Câu hỏi 4: Tuổi thọ sử dụng điển hình của van bi inox có đế mềm là bao lâu?

Trả lời: Tuổi thọ của van bi inox có mặt tựa mềm phụ thuộc vào điều kiện vận hành, tần suất hoạt động và chất liệu mặt tựa. Trong điều kiện bình thường, van bi inox chất lượng cao có thể cung cấp 100.000 chu kỳ trở lên trước khi cần thay thế ghế. Trong các ứng dụng mài mòn hoặc chu kỳ cao, tuổi thọ sử dụng có thể ngắn hơn. Nhà máy của chúng tôi sử dụng vật liệu chất lượng cao và sản xuất chính xác để tối đa hóa tuổi thọ của van bi thép không gỉ.

Câu hỏi 5: Van bi inox bị rò rỉ có sửa chữa được không?

Trả lời: Có, van bi inox thường có thể được sửa chữa bằng cách thay thế các mặt tựa và vòng đệm thân van. Đây là một thủ tục bảo trì phổ biến. Van phải được tháo ra khỏi dây chuyền, tháo rời, thay thế các chỗ ngồi và vòng đệm bị mòn bằng những cái mới. Nhà máy của chúng tôi cung cấp bộ dụng cụ ghế thay thế cho van bi bằng thép không gỉ và chúng tôi có thể cung cấp hướng dẫn về quy trình sửa chữa. Trong một số trường hợp, việc thay thế toàn bộ van có thể tiết kiệm chi phí hơn.

7. Kết luận

Không có rò rỉ trong van bi thép không gỉ không phải là vấn đề ngẫu nhiên; nó là kết quả của kỹ thuật có chủ ý. Vật liệu bịt kín chỗ ngồi mềm—dù là PTFE, RPTFE hay PEEK—là thành phần quan trọng có khả năng biến dạng để lấp đầy những khuyết điểm cực nhỏ, tự cấp năng lượng dưới áp suất và duy trì tính toàn vẹn qua hàng nghìn chu kỳ. Thiết kế của ghế, bao gồm hình học, phương pháp giữ và cấu trúc hỗ trợ, đảm bảo rằng lực bịt kín vẫn ổn định trong suốt thời gian sử dụng của van. Và quy trình thử nghiệm—kiểm tra vỏ, kiểm tra rò rỉ mặt tựa và kiểm tra mặt tựa sau—xác minh rằng mọi van đều đáp ứng tiêu chuẩn không rò rỉ trước khi rời khỏi nhà máy.

Tại Chiết Giang Bolaisi Valve Co., Ltd., chúng tôi đã cống hiến hết mình để nắm vững nghệ thuật và khoa học về việc bịt kín chỗ ngồi mềm trong van bi bằng thép không gỉ. Van của chúng tôi được thiết kế với sự kết hợp tối ưu giữa vật liệu, thiết kế và độ chính xác trong sản xuất để mang lại hiệu suất đáng tin cậy, không rò rỉ trong các ứng dụng đòi hỏi khắt khe nhất. Chúng tôi kiểm tra mọi van theo tiêu chuẩn quốc tế và cung cấp tài liệu đầy đủ cho khách hàng. Cho dù bạn đang xử lý hóa chất, dầu khí, dược phẩm hay xử lý nước, van bi thép không gỉ của chúng tôi có thể đáp ứng các yêu cầu niêm phong nghiêm ngặt nhất của bạn.

Hãy liên hệ với Công ty TNHH Van Bolaisi Chiết Giang ngay hôm nayđể tìm hiểu thêm về van bi thép không gỉ của chúng tôi và cách chúng tôi có thể giúp bạn đạt được mức độ rò rỉ bằng 0 trong các ứng dụng quan trọng của mình.
