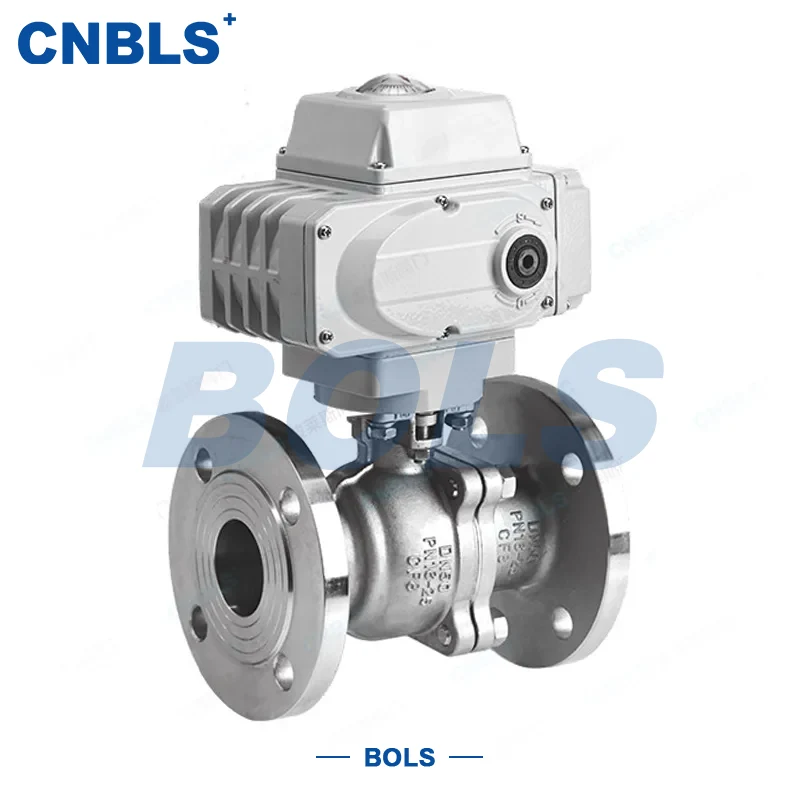

Van bi điện bằng thép không gỉ

Van bi điện bằng thép không gỉ là loại van quay sử dụng bộ truyền động điện làm nguồn điện và một quả bóng cố định làm bộ phận đóng. Được dẫn động bởi bộ truyền động điện, thân van quay quả bóng 90° để mở hoặc tắt phương tiện trong đường ống. Bóng được cố định và định vị bởi trục trên và dưới, mang lại hiệu suất bịt kín ổn định phù hợp với điều kiện làm việc áp suất trung bình-cao. Nó phục vụ như một thiết bị kiểm soát dòng chảy quan trọng trong các hệ thống điều khiển tự động công nghiệp.

Với cấu trúc chắc chắn, chống mài mòn và chống ăn mòn, van này có thể áp dụng cho nước, hơi nước, sản phẩm dầu và môi trường ăn mòn nhẹ. Nó được sử dụng rộng rãi trong các ngành dầu khí, kỹ thuật hóa học, năng lượng điện, thực phẩm và dược phẩm, cũng như mạng lưới đường ống tự động công nghiệp.

Tính năng sản phẩm

1. Chất liệu thép không gỉ cao cấp

Các bộ phận chính bao gồm thân van, bi và đế van được làm bằng thép không gỉ 304/316, với đế van được ghép bằng cacbua xi măng. Cấu hình này mang lại khả năng chống ăn mòn tuyệt vời, chịu nhiệt độ cao và chống mài mòn, đảm bảo hoạt động lâu dài và đáng tin cậy.

2.Ổ đĩa điện cho tự động hóa hiệu suất cao

Được trang bị bộ truyền động điện, van cho phép điều khiển từ xa và điều chỉnh tự động. Nó có thể được ghép nối với một bộ định vị thông minh để đạt được khả năng kiểm soát dòng chảy chính xác, giảm chi phí vận hành lao động.

3. Cấu trúc bóng cố định với mô-men xoắn đóng/mở thấp

Thiết kế bóng cố định đảm bảo phân bổ lực đồng đều và ổn định cấu trúc, khiến nó trở nên lý tưởng cho các hệ thống đường ống có đường kính lớn, áp suất trung bình-cao. Nó cho phép thực hiện các thao tác đóng mở dễ dàng và đáng tin cậy.

4. Niêm phong cacbua xi măng cho hiệu suất đáng tin cậy

Bề mặt bịt kín của đế van và bóng được làm bằng cacbua xi măng và trải qua quá trình xử lý đặc biệt, mang lại khả năng chống mài mòn và chịu nhiệt độ cao tuyệt vời. Nó đạt được xếp hạng rò rỉ API Loại V, bảo vệ an toàn hệ thống.

5. Khả năng tương thích áp suất và đường kính rộng

Bao gồm các mức áp suất từ ​​PN16 đến PN420 và Cấp 150 đến Cấp 2500, với đường kính danh nghĩa từ DN50 đến DN1200, van đáp ứng các yêu cầu kiểm soát của đường ống có dòng chảy lớn.

6. Bảo vệ đáng tin cậy cho môi trường công nghiệp phức tạp

Thiết bị truyền động điện có chỉ số bảo vệ từ IP65 trở lên, với vỏ được làm bằng hợp kim nhôm hoặc gang. Nó có thể hoạt động liên tục trong môi trường công nghiệp khắc nghiệt liên quan đến nhiệt độ cao, áp suất cao và ăn mòn.

Ứng dụng

Van bi điện bằng thép không gỉ phù hợp với nhiều tình huống công nghiệp khác nhau:

● Hệ thống điều khiển và ngắt từ xa trong đường ống dẫn dầu mỏ và khí đốt tự nhiên

● Kiểm soát dòng chảy của môi trường nhiệt độ cao, áp suất cao và ăn mòn nhẹ trong sản xuất hóa chất

● Điều khiển tự động các đường ống có đường kính lớn trong hệ thống điện và sưởi ấm

● Hệ thống đường ống thực phẩm, dược phẩm và nước tinh khiết

● Mạng lưới đường ống dẫn hơi, sản phẩm dầu và khí đốt ở nhiệt độ cao

Lựa chọn khoa học và lắp đặt phù hợp có thể kéo dài tuổi thọ của van và cải thiện mức độ an toàn và tự động hóa của hệ thống mạng lưới đường ống.

Phiên dịch mẫu

Lấy mẫu thông dụng Q947H-16P làm ví dụ:

Tiêu chuẩn thiết kế và sản xuất

● API 6D: Tiêu chuẩn quốc tế về thiết kế và sản xuất van bi điện trong ngành dầu khí

● GB/T 12237: Tiêu chuẩn quốc gia Trung Quốc, tham chiếu cho kết cấu van và yêu cầu kỹ thuật

● GB/T 9113: Tiêu chuẩn về kích thước mặt bích và mức áp suất

● JB/T 8528: Tiêu chuẩn yêu cầu kỹ thuật đối với thiết bị truyền động điện

● IEC 60534: Thông số kỹ thuật cho van điều khiển quy trình công nghiệp, đảm bảo hiệu suất điều khiển tự động

Bảng thông số kỹ thuật

Vật liệu thành phần

● Thân van: Thép không gỉ (CF8/CF8M/CF3/CF3M), được chọn theo độ ăn mòn trung bình

● Bóng: Thân bằng thép không gỉ với lớp hàn phủ cacbua xi măng trên bề mặt bịt kín, tăng cường độ mài mòn và khả năng chịu nhiệt độ cao

● Ghế van: cacbua xi măng cường độ cao, mang lại khả năng bịt kín và chống xói mòn đáng tin cậy

● Thân van: Thép không gỉ với bề mặt được phun nitrid hoặc phun, mang lại khả năng chống mài mòn và ăn mòn

● Đóng gói: Than chì dẻo hoặc than chì giãn nở ở nhiệt độ cao, đảm bảo độ kín động của thân van

● Thiết bị truyền động điện: Vỏ bằng hợp kim nhôm hoặc gang có mức bảo vệ IP65, phù hợp với môi trường công nghiệp phức tạp

Lựa chọn những điểm chính

1. Phân tích điều kiện làm việc

Làm rõ loại môi trường, hàm lượng hạt, độ ăn mòn, nhiệt độ và độ nhớt

Đối với môi trường có tính ăn mòn cao, nên sử dụng thép không gỉ 316L

2.Xác nhận thông số

Chọn đường kính danh nghĩa (DN) dựa trên kích thước đường ống và yêu cầu về lưu lượng

Chọn bộ truyền động phù hợp với mô-men xoắn đóng/mở, định mức áp suất và định mức bảo vệ

Đối với nhu cầu tự động hóa, hãy chọn bộ truyền động có bộ định vị thông minh hỗ trợ điều khiển tín hiệu 4-20mA

3. Lựa chọn vật liệu

Vật liệu thân van: 304 cho điều kiện làm việc chung; 316L cho điều kiện làm việc ăn mòn

Vật liệu bịt kín: Phớt cứng cacbua xi măng dành cho môi trường có nhiệt độ cao, áp suất cao hoặc chứa hạt

4. Tuân thủ tiêu chuẩn và chứng nhận

Đảm bảo van và bộ truyền động tuân thủ các tiêu chuẩn như API, GB và IEC

Thiết bị truyền động điện phải có các chứng chỉ điện như CE và UL

5. Đánh giá nhà cung cấp

Lựa chọn nhà cung cấp có năng lực sản xuất van bi điện đủ tiêu chuẩn, kinh nghiệm phong phú và hệ thống dịch vụ hậu mãi hợp lý

Yêu cầu tài liệu kỹ thuật đầy đủ: mẫu, bảng thông số, chứng chỉ vật liệu và hướng dẫn sử dụng bộ truyền động
