Những yếu tố nào quyết định mức áp suất của van bi thép không gỉ?

Một kỹ sư thu mua đang chỉ địnhVan bi thép không gỉcho dây chuyền xử lý hóa chất. Hệ thống hoạt động ở áp suất 40 bar và kỹ sư chọn một van có định mức 63 bar, giả sử rằng định mức cao hơn mang lại giới hạn an toàn. Các van đã được lắp đặt và trong vòng vài tháng, một số van bắt đầu rò rỉ ở vòng đệm thân. Người kỹ sư đang bối rối. Các van được định mức ở mức 63 bar và áp suất hệ thống không bao giờ vượt quá 40 bar. Vấn đề là người kỹ sư cho rằng mức áp suất là một con số duy nhất, phổ quát. Trong thực tế, mức áp suất của Van bi thép không gỉ là chức năng của một số yếu tố, bao gồm vật liệu thân, độ dày thành, vật liệu mặt ngồi, kết nối cuối và nhiệt độ vận hành. Một van được định mức cho 63 bar ở nhiệt độ phòng chỉ có thể được định mức cho 40 bar ở 150°C. Hiểu những yếu tố này là điều cần thiết để lựa chọn một van sẽ hoạt động đáng tin cậy trong điều kiện vận hành thực tế.

Hướng dẫn này được viết cho những người mua cần chỉ định Van bi thép không gỉ cho các ứng dụng công nghiệp. Chúng tôi sẽ giải thích các yếu tố xác định mức áp suất, mức đánh giá thay đổi như thế nào theo nhiệt độ, vai trò của cấu tạo và vật liệu của van cũng như các tiêu chuẩn chi phối mức áp suất. Chúng tôi cũng sẽ cung cấp thông số chi tiết sản phẩm từ nhà máy của chúng tôi tạiChiết Giang Bolaisi Valve Co., Ltd.Cho dù bạn đang tìm nguồn cung ứng van để xử lý hóa chất, xử lý nước, dầu khí hay thực phẩm và đồ uống, hướng dẫn này sẽ giúp bạn chọn loại van phù hợp với yêu cầu áp suất của mình.

Mục lục

• 1. Định mức áp suất của van bi thép không gỉ thực sự có ý nghĩa gì?
• 2. Nhiệt độ ảnh hưởng đến mức áp suất như thế nào?
• 3. Chất liệu thân và độ dày của tường đóng vai trò gì?
• 4. Chất liệu ghế hạn chế mức áp suất như thế nào?
• 5. Kết nối và tiêu chuẩn cuối ảnh hưởng đến xếp hạng như thế nào?
• 6. Các thông số sản phẩm chính từ nhà máy của chúng tôi là gì?
• 7. Câu hỏi thường gặp (FAQ)
• 8. Kết luận

1. Định mức áp suất của van bi thép không gỉ thực sự có ý nghĩa gì?

Định mức áp suất của Van bi thép không gỉ là áp suất tối đa mà van có thể chịu được trong một điều kiện cụ thể. Nó không phải là một con số duy nhất, tuyệt đối. Đó là một giá trị được xác định bởi thiết kế, vật liệu và cấu trúc của van và nó chỉ có giá trị đối với nhiệt độ và môi trường được chỉ định. Xếp hạng áp suất thường được biểu thị bằng bar, psi hoặc dưới dạng áp suất danh nghĩa (PN) hoặc xếp hạng loại (Loại 150, 300, 600, v.v.). Đánh giá áp dụng cho thân van và các bộ phận chịu áp suất của nó, bao gồm cả thân van và các đầu nối cuối. Nó không nhất thiết phải áp dụng cho ghế có thể có giới hạn áp suất thấp hơn. Bảng dưới đây tóm tắt các chỉ định đánh giá áp suất chung.

Tại Chiết Giang Bolaisi Valve Co., Ltd., nhà máy của chúng tôi sản xuất Van bi thép không gỉ với mức áp suất từ ​​PN16 đến PN100 và Loại 150 đến Loại 600. Chúng tôi cũng cung cấp van áp suất cao cho các ứng dụng chuyên dụng. Đội ngũ kỹ thuật của chúng tôi có thể giúp bạn giải thích xếp hạng áp suất và chọn loại van phù hợp cho hệ thống của bạn. Chúng tôi hiểu rằng mức áp suất không chỉ là một con số; nó là sự tuyên bố về khả năng của van trong các điều kiện cụ thể.

2. Nhiệt độ ảnh hưởng đến mức áp suất như thế nào?

Nhiệt độ có ảnh hưởng đáng kể đến mức áp suất của Van bi thép không gỉ. Khi nhiệt độ tăng, độ bền của thép không gỉ giảm và vật liệu ghế có thể mềm hoặc xuống cấp. Điều này có nghĩa là mức áp suất ở nhiệt độ cao thấp hơn mức áp suất ở nhiệt độ phòng. Mối quan hệ giữa nhiệt độ và áp suất định mức được xác định bởi đường cong áp suất-nhiệt độ (P-T) của van. Đường cong P-T là biểu đồ hoặc bảng biểu thị áp suất tối đa cho phép ở mỗi nhiệt độ. Ví dụ: một van được xếp hạng cho PN40 ở 20°C chỉ có thể được xếp hạng cho PN25 ở 150°C. Đường cong P-T được xác định bởi thiết kế, vật liệu của van và tiêu chuẩn áp dụng. Bảng dưới đây thể hiện đường cong P-T điển hình cho van bi thép không gỉ có mặt tựa PTFE.

Tại nhà máy của chúng tôi, chúng tôi cung cấp các đường cong P-T chi tiết cho mỗi loại Van bi thép không gỉ mà chúng tôi sản xuất. Chúng tôi cũng cung cấp van bằng vật liệu mặt tựa thay thế, chẳng hạn như PEEK hoặc kim loại, cho các ứng dụng có nhiệt độ cao hơn. Đội ngũ kỹ thuật của chúng tôi có thể giúp bạn chọn loại van phù hợp với nhiệt độ và áp suất vận hành của bạn.

3. Chất liệu thân và độ dày của tường đóng vai trò gì?

Vật liệu thân và độ dày thành là những yếu tố cơ bản quyết định mức áp suất. Thân của Van bi thép không gỉ thường được làm từ các loại thép không gỉ như 304, 316 hoặc 316L. Các lớp này có cường độ năng suất và khả năng chống ăn mòn khác nhau. Độ dày thành của thân phải đủ để chịu áp lực mà không vượt quá ứng suất cho phép của vật liệu. Độ dày thành yêu cầu được tính toán bằng cách sử dụng Mã nồi hơi và bình áp lực ASME hoặc tiêu chuẩn hiện hành. Thành dày hơn mang lại mức áp suất cao hơn, nhưng nó cũng làm tăng trọng lượng và giá thành của van. Bảng dưới đây tóm tắt ảnh hưởng của độ dày thành đến mức áp suất của van bi thép không gỉ điển hình.

Tại CNBLS, nhà máy của chúng tôi sử dụng thép không gỉ chất lượng cao từ các nhà cung cấp được chứng nhận. Chúng tôi tính toán độ dày thành cho mỗi van dựa trên mức áp suất yêu cầu và tiêu chuẩn áp dụng. Chúng tôi cũng xác minh độ dày thành trong quá trình sản xuất bằng máy đo độ dày siêu âm để đảm bảo đáp ứng thông số kỹ thuật. Mục tiêu của chúng tôi là cung cấp cho khách hàng những loại van có mức áp suất đáng tin cậy và có thể kiểm chứng được.

4. Chất liệu ghế hạn chế mức áp suất như thế nào?

Vật liệu mặt ngồi thường là yếu tố hạn chế trong đánh giá áp suất của Van bi thép không gỉ. Ghế là bộ phận bịt kín quả bóng và nó thường được làm từ polyme như PTFE, PEEK hoặc hỗn hợp gia cố. Những vật liệu này có độ bền và khả năng chịu nhiệt độ thấp hơn thép không gỉ. Ở áp suất cao, mặt ngồi có thể bị biến dạng hoặc đùn ra, dẫn đến rò rỉ. Mức áp suất của ghế được xác định bởi đặc tính vật liệu, thiết kế của nó và sự hỗ trợ của thân van. Ví dụ, PTFE có khả năng kháng hóa chất tuyệt vời và hệ số ma sát thấp, nhưng nó có mức áp suất hạn chế, đặc biệt là ở nhiệt độ cao. PEEK có mức áp suất cao hơn và giới hạn nhiệt độ cao hơn nhưng đắt hơn. Ghế kim loại được sử dụng để có mức áp suất cao nhất, nhưng chúng yêu cầu mô-men xoắn vận hành cao hơn và có thể không tạo ra lớp đệm kín bong bóng. Bảng dưới đây so sánh mức áp suất của các vật liệu làm ghế thông thường.

Tại nhà máy của chúng tôi, chúng tôi cung cấp các loại van với nhiều loại vật liệu mặt tựa phù hợp với các yêu cầu về áp suất và nhiệt độ khác nhau. Chúng tôi cũng cung cấp các thiết kế ghế gia cố sử dụng vòng dự phòng để ngăn chặn sự đùn ở áp suất cao. Đội ngũ kỹ thuật của chúng tôi có thể giúp bạn chọn vật liệu ghế phù hợp cho ứng dụng của bạn.

5. Kết nối và tiêu chuẩn cuối ảnh hưởng đến xếp hạng như thế nào?

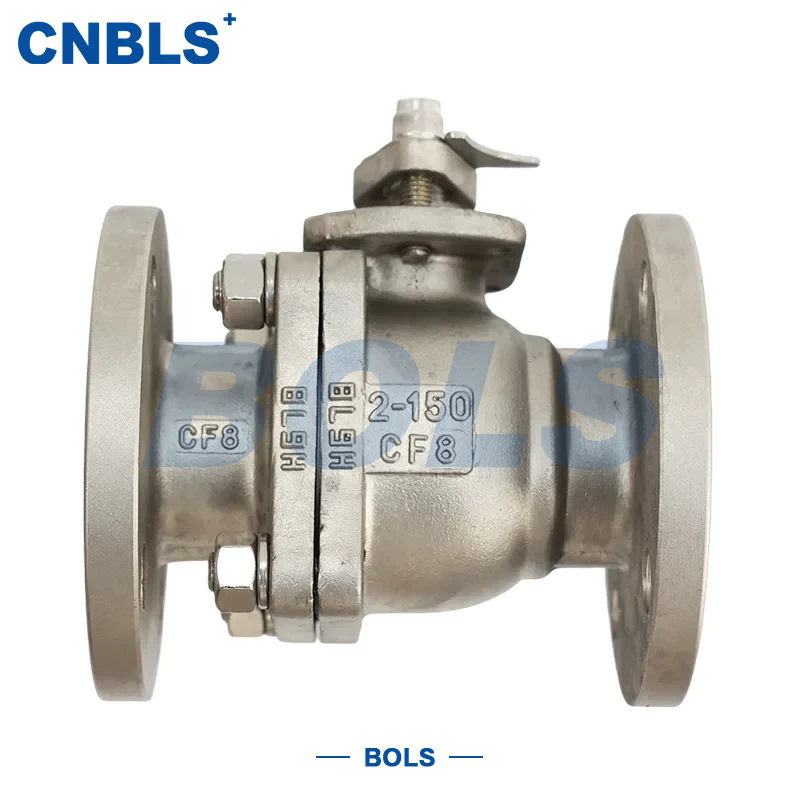

Các kết nối cuối của Van bi thép không gỉ cũng ảnh hưởng đến mức áp suất của nó. Các kết nối cuối phổ biến nhất là ren, mặt bích và hàn. Các kết nối ren thường được đánh giá có áp suất thấp hơn các kết nối mặt bích hoặc hàn. Các kết nối mặt bích được đánh giá theo tiêu chuẩn mặt bích, chẳng hạn như ASME B16.5 hoặc EN 1092-1. Các kết nối hàn mang lại mức áp suất cao nhất vì chúng loại bỏ khả năng rò rỉ tại kết nối. Định mức áp suất của van phải tương thích với định mức của đường ống được kết nối. Các tiêu chuẩn chi phối xếp hạng áp suất, chẳng hạn như ASME B16.34, EN 12516 và API 6D, xác định các yêu cầu về độ dày thành, đặc tính vật liệu và thử nghiệm. Bảng dưới đây tóm tắt xếp hạng áp suất của các kết nối cuối chung.

Tại Chiết Giang Bolaisi Valve Co., Ltd., nhà máy của chúng tôi sản xuất Van bi thép không gỉ với các kết nối đầu ren, mặt bích và hàn. Chúng tôi đảm bảo rằng định mức áp suất của van tương thích với định mức của kết nối cuối và đường ống được kết nối. Chúng tôi cũng cung cấp các loại van tuân thủ ASME B16.34, EN 12516 và API 6D. Mục tiêu của chúng tôi là cung cấp cho khách hàng những loại van đáp ứng yêu cầu của hệ thống của họ và các tiêu chuẩn hiện hành.

6. Các thông số sản phẩm chính từ nhà máy của chúng tôi là gì?

Bảng sau đây cung cấp các thông số sản phẩm chính cho Van bi thép không gỉ của chúng tôi. Các van này được thiết kế cho nhiều ứng dụng công nghiệp, bao gồm xử lý hóa chất, xử lý nước, dầu khí, thực phẩm và đồ uống. Nhà máy của chúng tôi cũng có thể sản xuất các loại van tùy chỉnh để đáp ứng các yêu cầu cụ thể.

Tại nhà máy của chúng tôi, chúng tôi sản xuất Van bi thép không gỉ để đáp ứng các thông số kỹ thuật này và hơn thế nữa. Chúng tôi có thể tùy chỉnh kích thước, mức áp suất, vật liệu và kết nối đầu cuối để phù hợp với yêu cầu cụ thể của bạn. Hệ thống kiểm soát chất lượng của chúng tôi bao gồm kiểm tra áp suất, chứng nhận vật liệu và kiểm tra kích thước trước khi giao hàng. Mục tiêu của chúng tôi là cung cấp cho khách hàng những loại van chất lượng cao đáp ứng yêu cầu về áp suất của họ.

7. Câu hỏi thường gặp (FAQ)

Câu hỏi 1: Tại sao mức áp suất của van bi inox giảm khi nhiệt độ cao?

Trả lời: Định mức áp suất giảm ở nhiệt độ cao hơn vì độ bền của thân thép không gỉ giảm và vật liệu ghế mềm đi. Van được thiết kế để chứa áp suất ở mức ứng suất tối đa cụ thể và khi nhiệt độ tăng, ứng suất cho phép sẽ giảm. Ngoài ra, vật liệu làm ghế có thể bị biến dạng hoặc đùn ra dễ dàng hơn ở nhiệt độ cao, làm giảm khả năng bịt kín. Đường cong áp suất-nhiệt độ do nhà sản xuất cung cấp cho thấy áp suất tối đa cho phép ở mỗi nhiệt độ.

Câu hỏi 2: Tôi có thể sử dụng van PN40 trong hệ thống hoạt động ở áp suất 40 bar không?

Trả lời: Nó phụ thuộc vào nhiệt độ hoạt động và chất liệu ghế. Van PN40 được định mức ở nhiệt độ 40 bar ở nhiệt độ phòng, nhưng định mức giảm ở nhiệt độ cao hơn. Nếu hệ thống hoạt động ở 40 bar và 100°C, van PN40 có đế PTFE có thể không phù hợp vì mức áp suất ở 100°C thường thấp hơn 40 bar. Bạn phải luôn kiểm tra đường cong nhiệt độ áp suất cho van cụ thể và đảm bảo rằng định mức ở nhiệt độ vận hành vượt quá áp suất hệ thống.

Câu hỏi 3: Sự khác biệt giữa mức áp suất cơ thể và mức áp suất ghế là gì?

Trả lời: Định mức áp suất thân van là áp suất tối đa mà thân van có thể chịu được mà không vượt quá ứng suất cho phép của vật liệu. Định mức áp suất ghế là áp suất tối đa mà ghế có thể bịt kín mà không bị rò rỉ. Chỉ số ghế thường thấp hơn chỉ số thân xe, đặc biệt ở nhiệt độ cao. Đánh giá áp suất tổng thể của van là mức thấp hơn trong hai loại. Khi chọn van, bạn phải đảm bảo rằng cả thân và mặt ngồi đều được đánh giá về áp suất và nhiệt độ vận hành.

Câu hỏi 4: Làm cách nào để xác minh mức áp suất của van bi inox?

Trả lời: Mức áp suất thường được đánh dấu trên thân van và được nêu trong bảng dữ liệu sản phẩm. Bảng dữ liệu phải bao gồm đường cong nhiệt độ áp suất và tiêu chuẩn áp dụng. Bạn cũng có thể yêu cầu chứng chỉ kiểm tra áp suất từ ​​nhà sản xuất. Tại Chiết Giang Bolaisi Valve Co., Ltd., chúng tôi cung cấp chứng chỉ kiểm tra áp suất cho mọi van và chúng tôi có thể cung cấp đường cong P-T cho kiểu máy cụ thể mà bạn đang xem xét.

Câu hỏi 5: Định mức áp suất tối đa cho van bi inox là bao nhiêu?

Trả lời: Định mức áp suất tối đa phụ thuộc vào kích thước, vật liệu thân xe, vật liệu mặt ngồi và kết nối cuối. Van tiêu chuẩn của chúng tôi được xếp hạng lên tới PN100 (100 bar) hoặc Loại 600. Đối với áp suất cao hơn, chúng tôi cung cấp van có PEEK hoặc ghế kim loại và các kết nối đầu hàn, có thể được định mức lên đến 200 bar trở lên. Đối với các ứng dụng áp suất cực cao, có thể cần phải có thiết kế đặc biệt. Vui lòng liên hệ với nhóm kỹ thuật của chúng tôi để thảo luận về các yêu cầu cụ thể của bạn.

8. Kết luận

Định mức áp suất của Van bi thép không gỉ được xác định bởi sự kết hợp của nhiều yếu tố: vật liệu thân và độ dày thành, vật liệu mặt ngồi, kết nối cuối và nhiệt độ vận hành. Hiểu những yếu tố này là điều cần thiết để lựa chọn một van sẽ hoạt động đáng tin cậy trong điều kiện vận hành thực tế. Một van được định mức cho một áp suất nhất định ở nhiệt độ phòng có thể có mức định mức thấp hơn nhiều ở nhiệt độ cao. Vật liệu mặt ngồi thường là yếu tố hạn chế và đầu nối cuối phải tương thích với hệ thống đường ống. Tại Chiết Giang Bolaisi Valve Co., Ltd., nhà máy của chúng tôi có chuyên môn và thiết bị để sản xuất Van bi thép không gỉ đáp ứng các yêu cầu áp suất khắt khe nhất. Chúng tôi cung cấp các đường cong nhiệt độ-áp suất chi tiết và chứng chỉ kiểm tra áp suất với mọi van và đội ngũ kỹ thuật của chúng tôi sẵn sàng hỗ trợ lựa chọn van.

Cho dù bạn đang tìm nguồn cung ứng van để xử lý hóa chất, xử lý nước, dầu khí hay thực phẩm và đồ uống, chúng tôi mời bạn liên hệ với chúng tôi để thảo luận về yêu cầu của bạn. Chúng tôi có thể cung cấp mẫu, dữ liệu kỹ thuật và giải pháp tùy chỉnh. Cam kết của chúng tôi về chất lượng và sự hài lòng của khách hàng đã giúp chúng tôi trở thành đối tác đáng tin cậy của các doanh nghiệp trên toàn thế giới.

Hãy liên hệ với Công ty TNHH Van Bolaisi Chiết Giang ngay hôm nayđể thảo luận về các yêu cầu về Van bi thép không gỉ của bạn và khám phá cách van của chúng tôi có thể đáp ứng các thông số kỹ thuật về áp suất và nhiệt độ của bạn.
