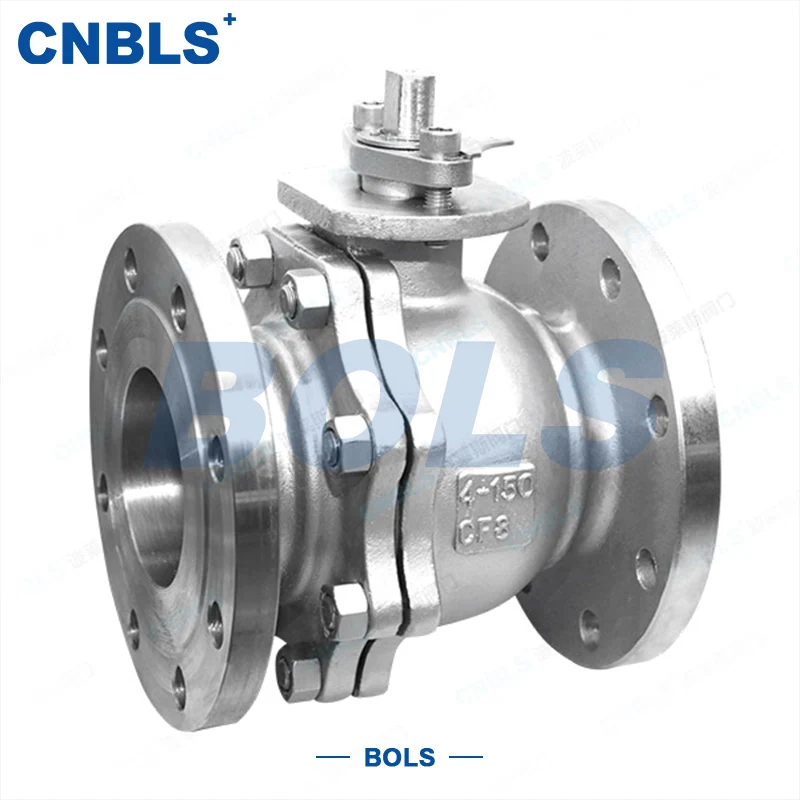

Van bi mặt bích ANSI

Van bi mặt bích ANSI (Thương hiệu: Bolaisi) là van ngắt công nghiệp có kết nối mặt bích và một quả bóng làm bộ phận đóng mở lõi. Nó chủ yếu được sử dụng để điều khiển bật tắt nhanh chóng và chuyển hướng dòng chảy của chất lỏng trong đường ống công nghiệp. Sản phẩm có hai loại kết cấu chính: van bi nổi và van bi gắn trục. Các vật liệu, loại bịt kín và chế độ truyền động khác nhau có thể được lựa chọn linh hoạt tùy theo điều kiện làm việc, khiến nó phù hợp rộng rãi cho các ứng dụng đường ống công nghiệp thông thường khác nhau.

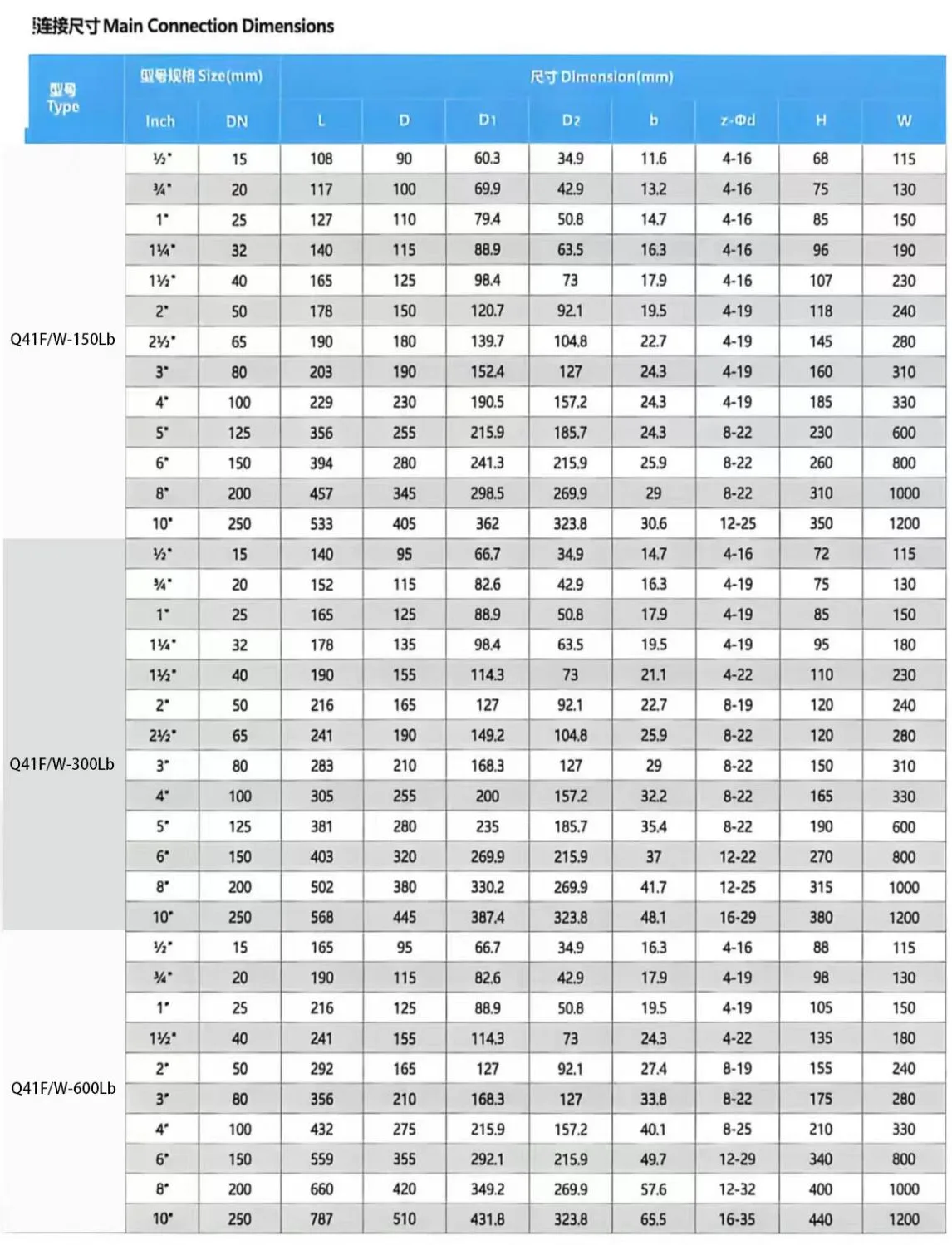

Thông số kỹ thuật cốt lõi

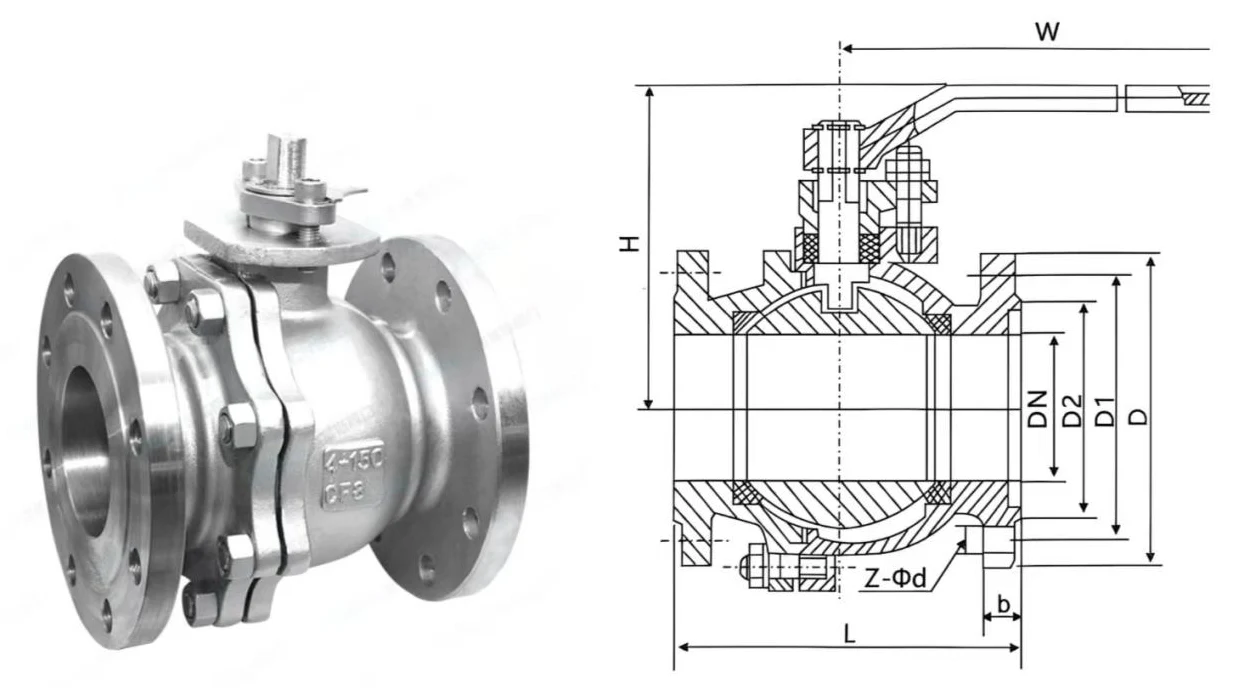

Thành phần kết cấu cốt lõi

Sản phẩm áp dụng thiết kế mô-đun và bao gồm sáu mô-đun lõi, có thể kết hợp linh hoạt tùy theo điều kiện làm việc:

● Thân van: Có sẵn ở dạng cấu trúc 2 mảnh, 3 mảnh và một mảnh, cung cấp nền tảng lắp đặt và chịu áp lực chính để đáp ứng các yêu cầu lắp đặt và bảo trì khác nhau.

● Bộ phận đóng bi: Một quả cầu quay có lỗ xuyên đồng trục, đóng vai trò là thành phần điều khiển cốt lõi để điều chỉnh dòng chảy, đạt được khả năng đóng mở hoàn toàn thông qua chuyển động quay.

● Bộ phận bịt kín: Bao gồm các loại đệm kín mềm (PTFE) và các loại đế đệm kín tạo thành các vòng đệm bên trong bằng bi; đóng gói phù hợp đảm bảo niêm phong bên ngoài giữa thân và thân van để ngăn chặn rò rỉ trung bình.

● Thân van: Bộ phận truyền động kết nối bộ truyền động và quả bóng, dẫn động quả bóng quay 90° để đóng mở.

● Thiết bị truyền động: Cấu hình tiêu chuẩn là đòn bẩy thủ công; bánh răng sâu, bộ truyền động khí nén và điện là tùy chọn cho các nhu cầu điều khiển tự động hóa khác nhau.

Nguyên tắc làm việc

Van điều khiển việc đóng mở hoàn toàn đường ống bằng cách xoay quả bóng 90° quanh trục thân:

● Mở hoàn toàn: Lỗ bi hoàn toàn đồng trục với đường dẫn dòng chảy của đường ống, cho phép chất lỏng đi qua không bị cản trở với lực cản dòng chảy cực thấp.

● Đóng hoàn toàn: Lỗ khoan vuông góc với đường dẫn của đường ống, với quả bóng vừa khít với chỗ ngồi để chặn hoàn toàn môi trường và đạt được độ kín đáng tin cậy.

Hai cấu trúc làm kín lõi có sẵn cho các điều kiện làm việc khác nhau:

● Cấu trúc bóng nổi: Dưới áp suất trung bình, quả bóng nổi nhẹ để ép vào mặt tựa phía hạ lưu, đạt được độ kín tự chặt. Áp suất cao hơn mang lại hiệu suất bịt kín ổn định hơn, phù hợp với đường kính nhỏ đến trung bình và điều kiện áp suất trung bình-thấp.

● Cấu trúc bi gắn trục: Quả bóng được đỡ bởi các trục trên và dưới mà không có sự dịch chuyển hướng tâm. Ghế có tính năng bù đàn hồi để tự động lắp bi để bịt kín, với mô-men xoắn vận hành thấp và hoạt động ổn định lâu dài, phù hợp với đường kính lớn và điều kiện áp suất cao.

Tính năng sản phẩm cốt lõi

● Kết nối mặt bích được tiêu chuẩn hóa: Tuân thủ nghiêm ngặt các kích thước mặt bích tiêu chuẩn của Mỹ, hỗ trợ RF, FF, MFM, TG, RJ và các loại mặt bích khác. Nó cho phép lắp đặt và tháo dỡ dễ dàng, có khả năng thay thế cao với các đường ống và thiết bị cùng tiêu chuẩn mà không cần sửa đổi tại chỗ.

● Vận hành hiệu quả và có thể kiểm soát: Chỉ cần xoay 90° để đóng và mở hoàn toàn bằng tay, cho phép vận hành nhanh chóng phù hợp với việc tắt khẩn cấp. Góc mở có thể được điều chỉnh chính xác để chuyển hướng dòng chảy.

● Thiết kế đường dẫn dòng chảy được tối ưu hóa: Cấu trúc lỗ khoan hoàn toàn gần như không gây mất khả năng cản dòng chảy ở trạng thái mở hoàn toàn, giảm mức tiêu thụ năng lượng của đường ống và thích ứng với môi trường có độ nhớt cao cũng như môi trường chứa các hạt nhỏ.

● Cấu hình linh hoạt theo mô-đun: Thân van, vòng đệm và bộ truyền động được thiết kế theo mô-đun. Van bi mặt bích ANSI có thể được tùy chỉnh bằng vật liệu, loại niêm phong và chế độ truyền động dựa trên các yêu cầu về áp suất, trung bình và nhiệt độ tại chỗ.

● Khả năng tương thích dòng chảy hai chiều: Cấu trúc dòng chảy một chiều hoặc hai chiều là tùy chọn mà không có hạn chế nghiêm ngặt về đầu vào/đầu ra, tăng cường tính linh hoạt trong lắp đặt và vận hành.

Ưu điểm về hiệu suất sản phẩm

● Phạm vi điều kiện làm việc rộng: Đường kính danh nghĩa từ DN15 đến DN200 và áp suất danh nghĩa từ 150LB đến 600LB bao gồm hầu hết các ứng dụng đường ống công nghiệp nói chung.

● Khả năng chống ăn mòn cao: Nhiều tùy chọn vật liệu thân bao gồm thép cacbon, thép không gỉ 304, 316 và 316L chống ăn mòn và xói mòn do nước, dầu, hơi nước, axit, kiềm và các chất khác, kéo dài tuổi thọ sử dụng.

● Niêm phong ổn định và đáng tin cậy: Niêm phong mềm đạt được hiệu suất không rò rỉ cho phương tiện sạch ở nhiệt độ bình thường; con dấu cứng chịu được nhiệt độ cao và mài mòn cho môi trường hơi nước và hạt. Cả hai loại đều đảm bảo độ kín ổn định lâu dài để giảm thiểu rò rỉ bên trong và bên ngoài.

● Vận hành an toàn & tiết kiệm sức lao động: Thiết kế thân và đòn bẩy được tối ưu hóa giúp giảm đáng kể mô-men xoắn vận hành để vận hành thủ công dễ dàng. Cấu trúc thân chống nổ và chống tĩnh điện ngăn chặn sự tích tụ tĩnh điện do ma sát trung bình và sự phóng ra của thân, đáp ứng yêu cầu an toàn trong các ngành có rủi ro cao như dầu khí và kỹ thuật hóa học.

● Bảo trì thuận tiện: Thiết kế thân 2 mảnh và 3 mảnh cho phép đại tu và thay thế phốt mà không cần tháo đường ống, giúp giảm đáng kể khối lượng công việc bảo trì tại chỗ và thời gian ngừng hoạt động.

Kịch bản ứng dụng chính

Với khả năng điều khiển bật tắt ổn định và khả năng thích ứng rộng với môi trường và điều kiện làm việc, Van bi mặt bích ANSI được sử dụng rộng rãi trong các hệ thống đường ống ở các ngành công nghiệp chính:

● Công nghiệp dầu khí: Ngắt và chuyển mạch trung bình trong hoạt động thăm dò dầu khí, đường ống dẫn đường dài, trạm thu gom, kho chứa và vận chuyển dầu đã lọc.

● Công nghiệp hóa chất: Kiểm soát quy trình môi trường axit/kiềm, dung môi hữu cơ, polyme và chất phụ gia trong điều kiện sản xuất hóa chất khắc nghiệt.

● Công nghiệp điện: Điều khiển bật tắt đường ống trong hệ thống nồi hơi, đường ống hơi nước, tuần hoàn nước làm mát và hệ thống nước bổ sung để đảm bảo thiết bị vận hành ổn định.

● Công nghiệp Giấy & Luyện kim: Kiểm soát đường ống cho rượu đen giấy, bùn luyện kim và hệ thống tuần hoàn nước, có cấu trúc chống va đập và chống mài mòn.

● Công nghiệp xử lý nước: Mở/đóng đường ống và điều tiết dòng chảy trong cấp/thoát nước đô thị, xử lý nước thải công nghiệp, tái sử dụng nước tái chế và hệ thống nước tuần hoàn.
