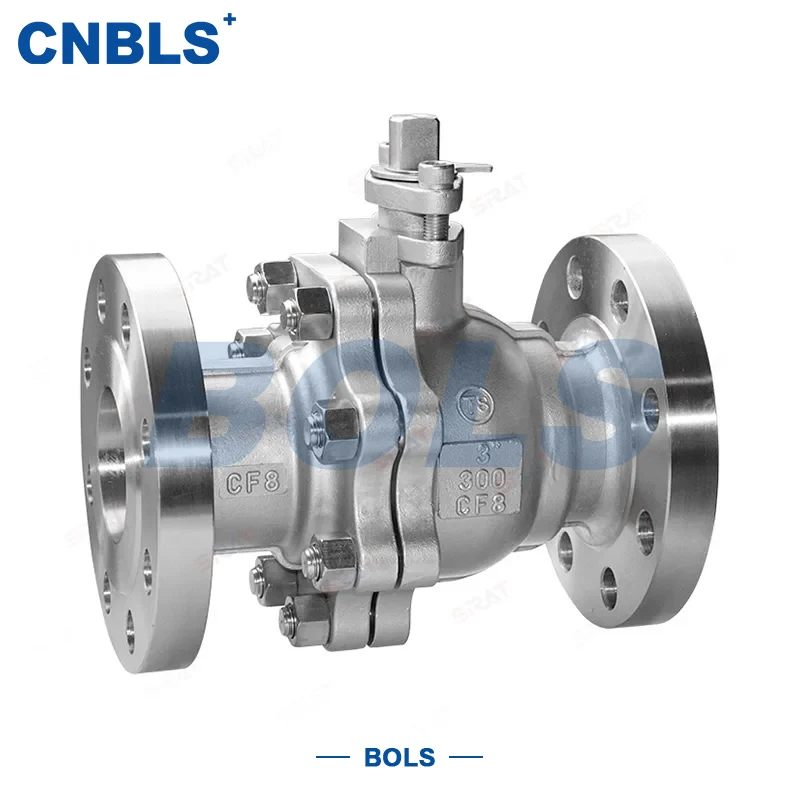

Van bi tích hợp thép không gỉ ANSI

Van bi tích hợp bằng thép không gỉ ANSI được thiết kế và sản xuất theo đúng tiêu chuẩn ANSI B16.34. Nó có cấu trúc đúc liền khối gồm bi và thân, loại bỏ các bộ phận kết nối tách rời truyền thống để có thiết kế nhỏ gọn hơn, độ bền cao hơn và khả năng bịt kín đáng tin cậy hơn.

Với dòng chảy thẳng, van có khả năng chống dòng chảy thấp và vận hành nhanh, cho phép điều khiển đóng hoàn toàn và mở hoàn toàn nhanh chóng phương tiện đường ống. Được trang bị nhiều vật liệu thép không gỉ và cấu trúc bịt kín, van mang lại hiệu suất ổn định trong điều kiện ăn mòn, nhiệt độ cao và áp suất cao, khiến nó trở thành van điều khiển chính cho dầu mỏ, hóa chất, khí tự nhiên, xử lý nước, thực phẩm, dược phẩm và các ngành công nghiệp khác.

Cấu trúc & tính năng cốt lõi

Cấu trúc đúc tích hợp

● Bi và thân được đúc liền từ thép không gỉ, không có mối nối hàn hoặc ren phụ.

● Độ cứng và độ đồng tâm của kết cấu cao, giúp giảm nguy cơ kẹt và rò rỉ một cách hiệu quả.

● Kích thước nhỏ gọn, lý tưởng cho việc bố trí đường ống có không gian hạn chế.

Hiệu suất dòng chảy tuyệt vời

● Đường dẫn dòng chảy thẳng kiểu chữ S có tổn thất áp suất thấp và lưu lượng lớn.

● Hệ số lưu lượng Cv cao, vượt trội so với các loại van cầu và van cổng thông thường ở cùng kích thước.

Chống ăn mòn mạnh mẽ và tuổi thọ dài

● Thân, bi, thân và chốt đều được làm bằng thép không gỉ.

● Thích hợp cho các môi trường ăn mòn bao gồm axit, kiềm, muối, dầu, khí đốt và hơi nước.

● Thép không gỉ song công, Hastelloy và các hợp kim khác có sẵn cho các điều kiện nhiệt độ cao, áp suất cao, ăn mòn cao.

Niêm phong đáng tin cậy và ứng dụng rộng rãi

● Có sẵn cấu trúc bóng nổi/cố định.

● Phốt mềm (PTFE/RPTFE) và phốt cứng kim loại (Hợp kim Stellite) cho các yêu cầu nhiệt độ khác nhau.

● Tỷ lệ rò rỉ đạt API 6D Class Ⅵ.

Đa tiêu chuẩn, đa hành động, đa kết nối

● Tuân thủ các tiêu chuẩn quốc tế bao gồm API 6D, ANSI B16.34, ANSI B16.5.

● Đầy đủ các loại thiết bị truyền động: bằng tay, bánh răng sâu, khí nén, điện.

● Nhiều kết nối: mặt bích, ren, hàn đối đầu để dễ dàng lắp đặt tại chỗ.

Thông số kỹ thuật chính

Cấu hình vật liệu chính

Ứng dụng điển hình

Với cấu trúc tích hợp, kết cấu hoàn toàn bằng thép không gỉ và thiết kế tiêu chuẩn cao, Van bi tích hợp thép không gỉ ANSI được sử dụng rộng rãi trong các hệ thống công nghiệp yêu cầu độ kín, độ tin cậy và khả năng chống ăn mòn nghiêm ngặt:

● Dầu khí: Đường ống tập kết, cụm đầu giếng, trạm xử lý dầu khí (an toàn cháy nổ, chống lưu huỳnh, được chứng nhận API 6D)

● Công nghiệp hóa chất: Vận chuyển axit, kiềm, muối, dung môi và hóa chất ăn mòn

● Xử lý nước & Bảo vệ môi trường: Nước thô, nước thải, nước tinh khiết, hệ thống khử muối

● Kỹ thuật điện: Nước cấp nồi hơi, nước tuần hoàn, hệ thống xử lý nước bằng hóa chất

● Thực phẩm & Dược phẩm: Phương tiện vệ sinh, hơi nước, làm sạch đường ống (không có khoảng chết, dễ vệ sinh)

● Sản xuất giấy, In & Nhuộm, Luyện kim: Chất lỏng và bùn có tính ăn mòn, chứa hạt, nhiệt độ cao

Khuyến nghị lựa chọn

Phù hợp với chất liệu và chất liệu

● Ăn mòn chung: dòng 304 / CF8

● Độ ăn mòn trung bình đến cao: dòng 316L / CF3M

● Áp suất cao và ăn mòn nghiêm trọng: Thép không gỉ song công 2205

● Vật liệu chứa hạt: ưu tiên con dấu cứng bằng kim loại

Lựa chọn nhiệt độ và con dấu

● 232oC: Phốt mềm PTFE / RPTFE (tiết kiệm chi phí)

● ＞ 232oC: phốt cứng kim loại (Hợp kim Stellite)

Áp suất & An toàn hệ thống

● Chọn Cấp tương ứng theo áp suất thiết kế; Khuyến nghị biên độ áp suất 10% ~ 20%.

● Đối với các dịch vụ dầu, khí đốt và nguy hiểm: ưu tiên các sản phẩm được chứng nhận API 6D, API 6FA (an toàn cháy nổ, chống lưu huỳnh).

Kích hoạt và cài đặt

● Lỗ khoan nhỏ, vận hành bằng tay: tay quay trực tiếp

● Lỗ khoan lớn, mô-men xoắn cao: vận hành bánh răng trục vít

● Điều khiển từ xa/tự động: bộ truyền động bằng khí nén hoặc điện

Lắp đặt, vận hành và bảo trì

Cài đặt & Vận hành

● Trước khi lắp đặt, hãy xác minh kiểu máy, áp suất, kích thước và điều kiện sử dụng; đảm bảo thân thép không gỉ không bị hư hại.

● Đóng/mở từ từ để tránh hiện tượng búa nước.

● Đối với van khí nén/điện, hãy xác nhận nguồn cấp khí, nguồn điện và tín hiệu điều khiển là bình thường trước khi vận hành.

● Nghiêm cấm dịch vụ quá áp, quá nhiệt và quá tải.

Bảo trì định kỳ

● Thường xuyên kiểm tra rò rỉ tại các bề mặt bịt kín, đệm kín và các mối nối mặt bích.

● Kiểm tra bộ truyền động định kỳ để đảm bảo không bị kẹt, rò rỉ khí hoặc rò rỉ điện.

● Bôi trơn trục và bánh răng trục vít thường xuyên để duy trì hoạt động trơn tru.

● Đối với các van không hoạt động trong thời gian dài, thoát nước, bảo vệ chống ẩm và bụi, đồng thời chống ăn mòn các bộ phận bằng thép không gỉ.
