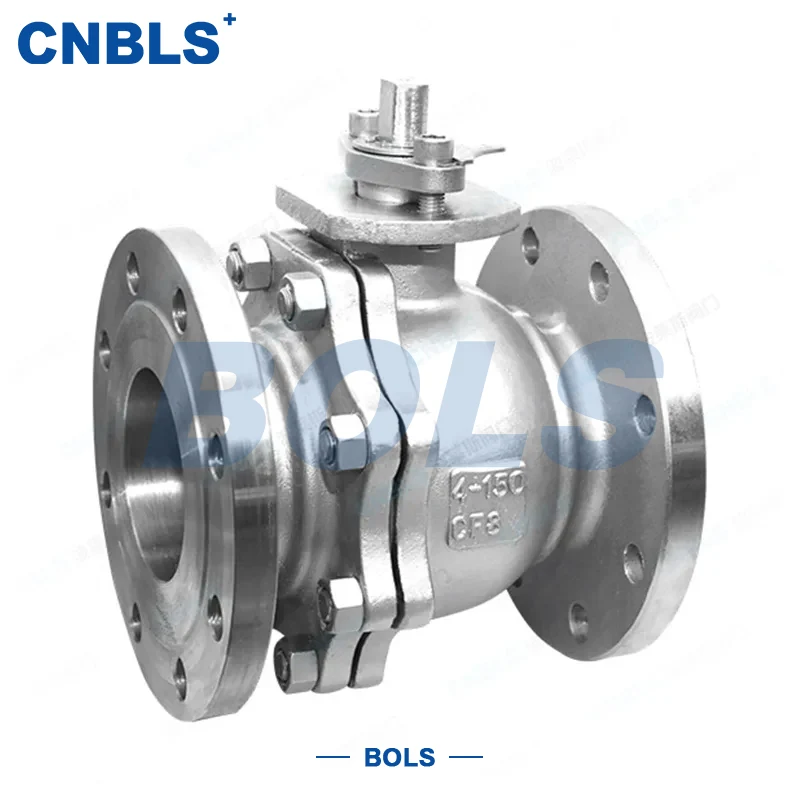

Van bi mặt bích bằng thép không gỉ ANSI

Van bi mặt bích bằng thép không gỉ ANSI là loại van ngắt một phần tư vòng được thiết kế và sản xuất theo tiêu chuẩn ANSI/ASME. Với thân máy hoàn toàn bằng thép không gỉ và kết nối mặt bích ANSI, nó được sử dụng rộng rãi trong các hệ thống đường ống quốc tế.

Van hoạt động thông qua một vòng quay 90° của quả bóng để đạt được khả năng đóng, mở và kiểm soát dòng chảy nhanh chóng. Các bộ phận chính của nó bao gồm thân bằng thép không gỉ, quả bóng, thân, ghế và bộ truyền động tùy chọn (bằng tay, khí nén hoặc điện). Nhờ khả năng chống ăn mòn, chịu nhiệt độ và độ bền cơ học tuyệt vời của thép không gỉ, Van bi mặt bích bằng thép không gỉ ANSI hoạt động đáng tin cậy trong các điều kiện dịch vụ đòi hỏi khắt khe và ăn mòn.

Nó thường được áp dụng trong dầu khí, hóa dầu, sản xuất điện và các hệ thống đường ống công nghiệp nói chung.

Nguyên tắc làm việc

Van bi mặt bích bằng thép không gỉ ANSI hoạt động bằng cách xoay quả bóng qua thân:

Mở hoàn toàn: Lỗ bi thẳng hàng với đường ống, cho phép dòng chảy trơn tru, lực cản thấp

Đóng hoàn toàn: Bóng quay 90° để chặn hoàn toàn dòng chảy

Vị trí tiết lưu: Vị trí trung gian (0°–90°) cho phép điều chỉnh dòng chảy hạn chế

Thiết kế quay một phần tư đơn giản này giúp Van bi mặt bích bằng thép không gỉ ANSI vận hành nhanh, đóng chặt và giảm áp suất ở mức tối thiểu.

Các tính năng chính

Tuân thủ các tiêu chuẩn ANSI/API

Được thiết kế theo API 608 và ANSI B16.34, đảm bảo xếp hạng áp suất-nhiệt độ rõ ràng và dễ dàng tích hợp vào các dự án quốc tế.

Xây dựng hoàn toàn bằng thép không gỉ

Có sẵn các vật liệu F304, F316 và F316L để xử lý các môi trường ăn mòn như nước clo, axit, kiềm và dịch chua.

Kết nối mặt bích đáng tin cậy

Mặt bích ANSI B16.5 RF hoặc RTJ mang đến khả năng lắp đặt an toàn, bảo trì dễ dàng và khả năng tương thích đường ống được tiêu chuẩn hóa.

Cấu trúc bóng tùy chọn

Lớp 150/300: Thiết kế bóng nổi điển hình

Loại 600 trở lên: Bóng được gắn trên trục thông thường để có mô-men xoắn thấp hơn

Tính linh hoạt này cho phép Van bi mặt bích bằng thép không gỉ ANSI có phạm vi áp suất rộng.

Tùy chọn chỗ ngồi linh hoạt

Thông số kỹ thuật chính

Tiêu chuẩn thiết kế và thử nghiệm

Để đảm bảo độ tin cậy và khả năng truy xuất nguồn gốc, Van bi mặt bích bằng thép không gỉ ANSI tuân thủ:

Ứng dụng điển hình

Van bi mặt bích bằng thép không gỉ ANSI được sử dụng rộng rãi trong:

Nhà máy dầu và hóa dầu

Truyền khí tự nhiên

Xử lý hóa chất tốt

Hệ thống điện và hơi nước

Đường ống dược phẩm và thực phẩm (với vật liệu thích hợp)

Đường ống công nghiệp ăn mòn

Nó cung cấp hiệu suất ngắt đáng tin cậy trong các dịch vụ áp suất trung bình đến cao.

Nguyên tắc lựa chọn

Để có hiệu suất tối ưu, hãy xem xét những điều sau:

① Phù hợp với cấp áp suất

Chọn Loại 150/300/600 theo áp suất thiết kế đường ống và xếp hạng ANSI B16.34.

② Khả năng tương thích vật liệu

③ Lựa chọn loại ghế

Dịch vụ sạch sẽ → Ghế mềm

Nhiệt độ cao hoặc chất rắn → Ghế kim loại

④ Lựa chọn mặt bích

Dịch vụ tiêu chuẩn → RF

Yêu cầu áp suất cao hoặc độ kín cao → RTJ

Mẹo cài đặt và bảo trì

Để kéo dài thời gian sử dụng:

Lắp mặt bích theo ANSI B16.5 có siết chéo

Xác minh mô hình và đánh giá trước khi cài đặt

Hoạt động nghiêm ngặt trong phạm vi 0°–90°

Định kỳ kiểm tra việc đóng gói thân và niêm phong mặt bích

Bôi mỡ chống ăn mòn theo yêu cầu

Khoang van xả trước khi tắt máy lâu

Việc bảo trì thích hợp giúp đảm bảo hoạt động ổn định lâu dài của Van bi mặt bích bằng thép không gỉ ANSI.
