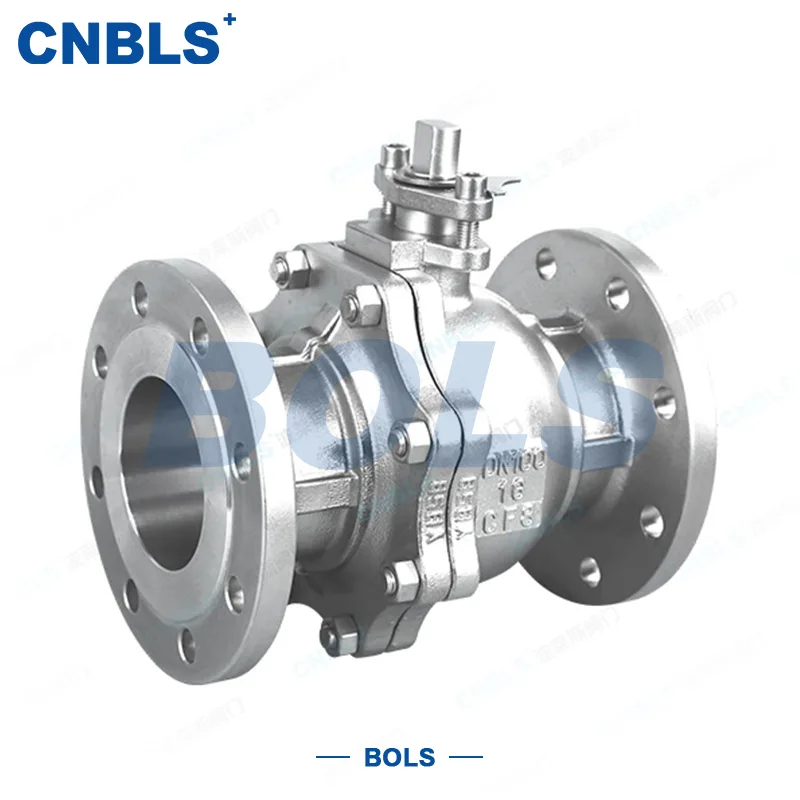

Van bi mặt bích GB

Van bi mặt bích GB là van điều khiển chất lỏng công nghiệp cốt lõi với kết nối mặt bích tiêu chuẩn quốc gia, giúp thực hiện điều chỉnh dòng chảy và tắt đường ống thông qua góc xoay 90 ° của lõi bi và là một trong những van ngắt chính được sử dụng rộng rãi nhất trong hệ thống đường ống công nghiệp toàn cầu.

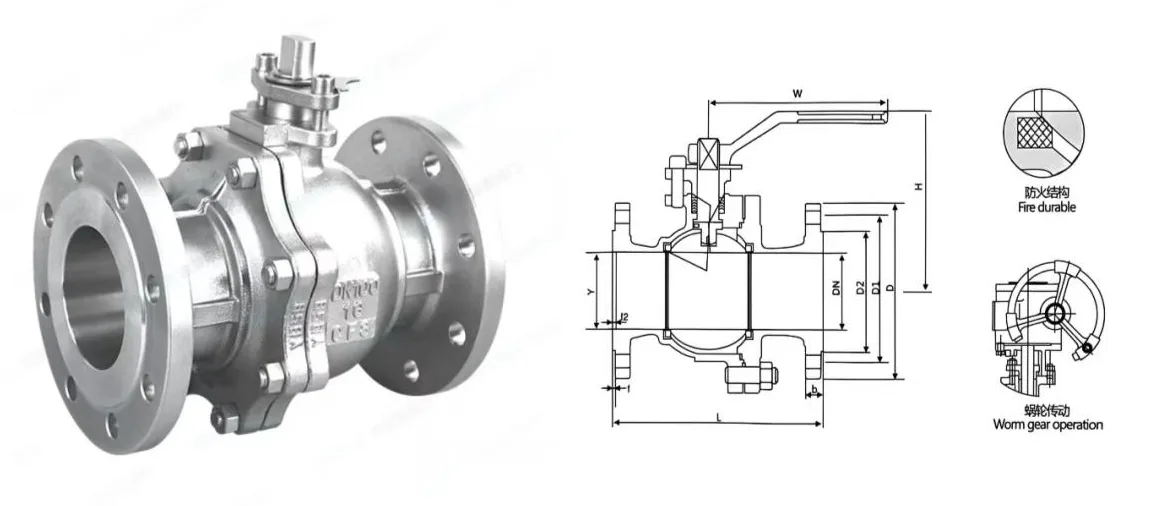

Van này chủ yếu bao gồm các thành phần cốt lõi bao gồm thân van, bóng nổi, thân van, đế van, cụm làm kín và đầu mặt bích tiêu chuẩn quốc gia. Ngoài việc truyền động thủ công tiêu chuẩn, nó còn có thể được trang bị bánh răng sâu, thiết bị truyền động khí nén, điện và thủy lực để đáp ứng các yêu cầu điều khiển tự động trong các điều kiện làm việc công nghiệp khác nhau. Nó có những ưu điểm cốt lõi là đóng mở nhanh, kháng chất lỏng cực thấp, cấu trúc nhỏ gọn, niêm phong hai chiều đáng tin cậy, khả năng tương thích đa phương tiện cũng như lắp đặt và bảo trì thuận tiện. Với hiệu suất hoạt động ổn định lâu dài và khả năng thích ứng mạnh mẽ với các điều kiện làm việc phức tạp, Van bi mặt bích GB đã trở thành thành phần quan trọng không thể thiếu trong hệ thống điều khiển và truyền tải chất lỏng công nghiệp.

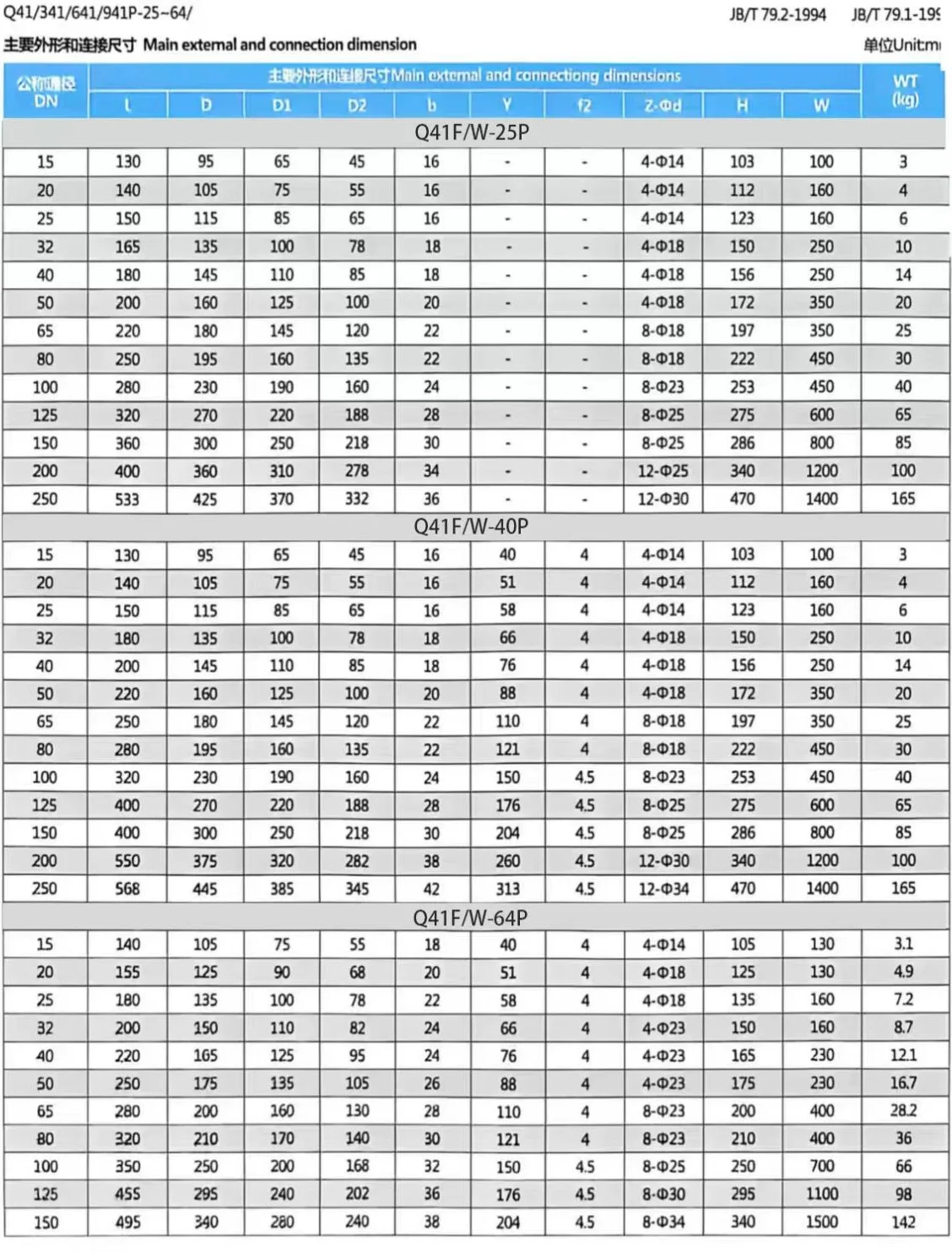

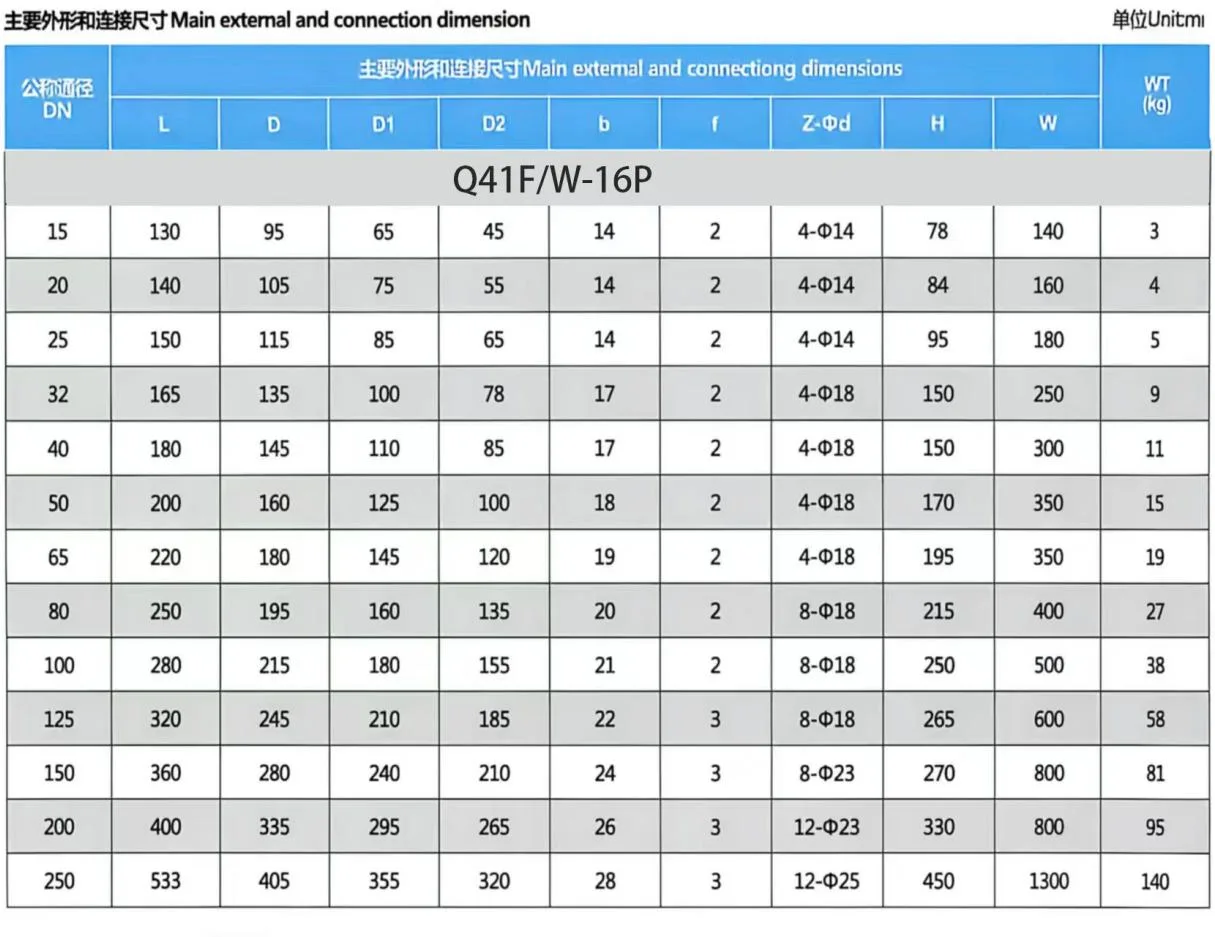

Thông số sản phẩm

Tiêu chuẩn ứng dụng

Các ngành ứng dụng chính

● Dầu khí, lọc hóa dầu và truyền tải đường ống đường dài

● Sản xuất điện (Mạch nước, hơi nước và dầu trong các nhà máy nhiệt điện và điện hạt nhân)

● Luyện kim, sản xuất giấy và sản xuất dệt may

● Cấp nước thành phố, sưởi ấm và xử lý nước thải của quận

Nguyên tắc làm việc

Nguyên lý làm việc của Van bi mặt bích GB dựa trên chuyển động quay 90° của lõi bi được dẫn động bởi thân van, để thực hiện việc mở hoàn toàn, đóng hoàn toàn và kiểm soát dòng chảy chính xác của đường ống:

Trạng thái mở hoàn toàn

Khi thân van điều khiển quả bóng quay 90° để làm cho lỗ xuyên qua của quả bóng thẳng hàng hoàn toàn với trục đường ống, kênh dòng chảy được kết nối hoàn toàn. Tại thời điểm này, lực cản của chất lỏng là tối thiểu và môi trường có thể đi qua thân van mà hầu như không bị mất áp suất.

Trạng thái đóng hoàn toàn

Khi thân van dẫn bóng quay 90° theo hướng ngược lại, lỗ xuyên qua của quả bóng hoàn toàn vuông góc với trục đường ống. Lõi bi được áp suất trung bình của đường ống ép chặt vào đế van, tạo thành một vòng đệm không rò rỉ đáng tin cậy và dòng trung bình bị cắt hoàn toàn.

Trạng thái kiểm soát dòng chảy

Khi quả bóng được xoay theo bất kỳ góc nào trong khoảng từ 0° đến 90°, diện tích dòng chảy hiệu quả giữa lỗ xuyên qua quả bóng và đường ống có thể được điều chỉnh liên tục, để thực hiện kiểm soát chính xác tốc độ dòng chảy trung bình và áp suất đường ống, đáp ứng các yêu cầu điều kiện làm việc thay đổi của quy trình công nghiệp.
