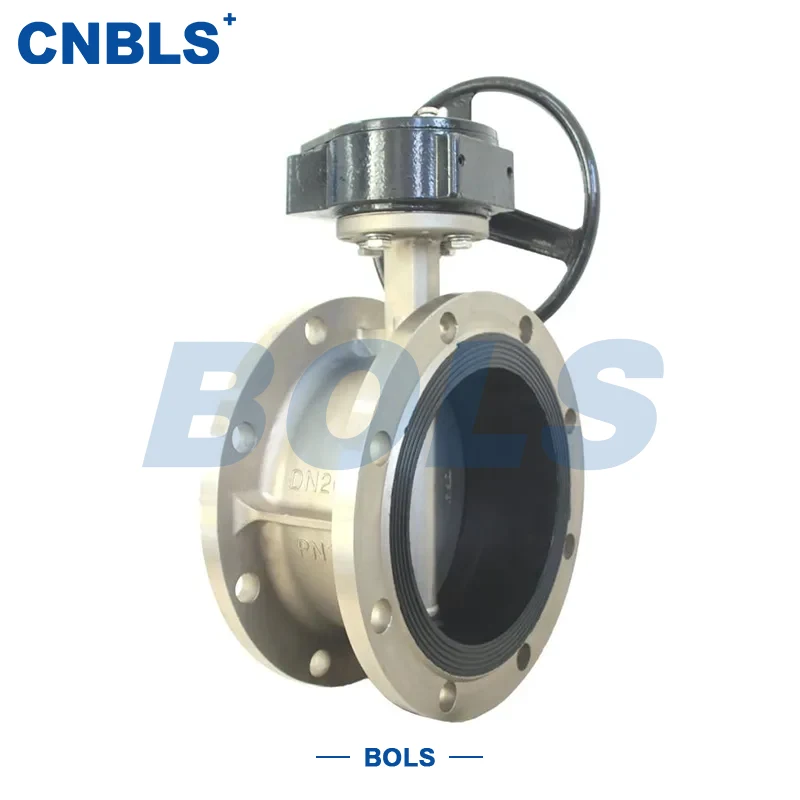

Tại sao Van bướm thông gió hiệu suất cao lại cần thiết cho việc kiểm soát luồng không khí công nghiệp hiện đại

Tóm tắt bài viết: Van bướm thông gió hiệu suất caođược thiết kế cho hệ thống thông gió áp suất thấp, đường kính lớn, loại bỏ bụi, khí thải và khí thải trong đó việc kiểm soát luồng không khí ổn định và khả năng chống ăn mòn là rất quan trọng. Hướng dẫn này giải thích cấu trúc, vật liệu, tùy chọn bộ truyền động, thông số kỹ thuật, ứng dụng, tiêu chí lựa chọn và yêu cầu bảo trì, giúp người mua công nghiệp đưa ra quyết định lựa chọn van sáng suốt hơn.

Mục lục

• Van bướm thông gió hiệu suất cao là gì?
• Tại sao hiệu suất lại quan trọng trong hệ thống thông gió công nghiệp?
• Các tính năng thiết kế chính là gì?
• Người mua nên xem xét những thông số kỹ thuật nào?
• Khí nén và điện: Thiết bị truyền động nào tốt hơn?
• Những van này thường được sử dụng ở đâu?
• Bạn nên chọn loại van phù hợp như thế nào?
• Làm thế nào bạn có thể duy trì hiệu suất van dài hạn?
• Câu hỏi thường gặp

Van bướm thông gió hiệu suất cao là gì?

Van bướm thông gió hiệu suất caolà thiết bị kiểm soát dòng chảy chuyên dụng được thiết kế cho đường ống thông gió công nghiệp hoạt động dưới áp suất tương đối thấp nhưng thường yêu cầu công suất luồng khí lớn. TheoBolaisiThông tin sản phẩm của, dòng van này được thiết kế cho các ứng dụng thông gió và loại bỏ bụi và có sẵn các cấu hình bằng thép không gỉ bao gồm SS304, SS316, SS304L và SS316L.

Van sử dụng cấu trúc bướm đồng tâm hoặc đường tâm. Một đĩa tròn quay quanh trục thân để mở, đóng hoặc điều chỉnh luồng không khí. Cấu trúc tương đối đơn giản này làm giảm số lượng các bộ phận chuyển động đồng thời tạo ra đường dẫn dòng chảy trơn tru với lực cản tương đối thấp.

Bolaisi cung cấp hai cấu hình truyền động chính:

• D641W:Van bướm thông gió khí nén được vận hành bởi bộ truyền động không khí.
• D941W:Van bướm thông gió điện được vận hành bởi bộ truyền động điện.

Phạm vi sản phẩm bao gồm các đường kính danh nghĩa từ DN100 đến DN2000, giúp sản phẩm phù hợp cho các ứng dụng mà van có đường kính nhỏ thông thường không thể cung cấp đủ công suất luồng khí.

Tại sao hiệu suất lại quan trọng trong hệ thống thông gió công nghiệp?

Hệ thống thông gió công nghiệp thường xuyên xử lý không khí bụi, khí ăn mòn, khí thải nhiệt độ cao hoặc khối lượng không khí lớn. Một van tạo ra lực cản quá mức hoặc không chịu được môi trường vận hành có thể ảnh hưởng tiêu cực đến hiệu quả và độ tin cậy của toàn bộ hệ thống.

Van bướm thông gió được lựa chọn đúng cách có thể giúp cung cấp:

• Chức năng ngắt và điều chỉnh luồng không khí đáng tin cậy.
• Giảm tổn thất áp suất trên các đường ống thông gió lớn.
• Hoạt động ổn định trong môi trường nhiều bụi hoặc ăn mòn.
• Tích hợp thuận tiện với các hệ thống tự động hóa tập trung.
• Giảm yêu cầu bảo trì thông qua cấu trúc tương đối đơn giản.

Do đó, đối với các nhóm mua sắm, hiệu suất của van phải được đánh giá theo môi trường vận hành hoàn chỉnh thay vì chỉ theo đường kính. Thành phần môi trường, nhiệt độ, áp suất, yêu cầu rò rỉ, loại thiết bị truyền động và tiêu chuẩn lắp đặt đều ảnh hưởng đến cấu hình phù hợp.

Các tính năng thiết kế chính là gì?

Cấu trúc bướm đồng tâm

Thiết kế đường tâm định vị đĩa và thân xung quanh cùng một trục trung tâm. Sự sắp xếp cơ học đơn giản của nó hỗ trợ quay trơn tru, mô-men xoắn vận hành tương đối thấp và luồng khí đi qua hiệu quả. Những đặc điểm này đặc biệt hữu ích trong các hệ thống thông gió có đường kính lớn, lưu lượng cao.

Xây dựng thép không gỉ

Tùy thuộc vào ứng dụng, thân, đĩa, thân và các bộ phận chịu áp lực khác có thể được cấu hình bằng vật liệu thép không gỉ chống ăn mòn. Các tùy chọn bao gồm CF8, CF8M, CF3, CF3M, A182 F304, F316, F304L và F316L.

Tính linh hoạt của vật liệu này cho phép người mua kết hợp cấu trúc van với các mức độ ăn mòn khí và tiếp xúc với nhiệt độ khác nhau.

Niêm phong nhiệm vụ thông gió

Thiết kế bịt kín thông gió loại W có thể sử dụng niêm phong bằng kim loại hoặc cấu hình niêm phong FKM tổng hợp và thép không gỉ. Việc lựa chọn phải dựa trên nhiệt độ, đặc tính môi trường, độ mài mòn dự kiến ​​và hiệu suất rò rỉ cần thiết.

Kết nối mặt bích

Đầu mặt bích đơn giản hóa việc lắp đặt, định vị, kiểm tra và thay thế đường ống. Thông tin sản phẩm xác định GB/T 9113 và ANSI B16.5 trong số các tiêu chuẩn mặt bích được áp dụng phổ biến.

Người mua nên xem xét những thông số kỹ thuật nào?

Thông số kỹ thuật đặc biệt quan trọng khi mua van cho các dự án thông gió công nghiệp lớn. Bảng sau đây tóm tắt các thông số kỹ thuật chính liên quan đến dòng Bolaisi.

Những thông số kỹ thuật này nên được coi là điểm khởi đầu. Lựa chọn cuối cùng phải luôn dựa trên điều kiện thực tế của dự án và tài liệu kỹ thuật đã được xác nhận của nhà sản xuất.

Khí nén và điện: Thiết bị truyền động nào tốt hơn?

Việc lựa chọn giữa truyền động bằng khí nén và điện phụ thuộc phần lớn vào các tiện ích sẵn có của cơ sở, triết lý điều khiển, yêu cầu đáp ứng và kiến ​​trúc tự động hóa.

Truyền động bằng khí néncó thể thuận lợi khi đạp xe nhanh và cơ sở hạ tầng khí nén hiện có là những ưu tiên.Truyền động điệncó thể thuận tiện hơn khi cần vận hành từ xa, điều khiển điều biến hoặc tích hợp trực tiếp với hệ thống điều khiển điện.

Những van này thường được sử dụng ở đâu?

Phạm vi đường kính rộng, tùy chọn vật liệu thép không gỉ và thiết kế bịt kín theo định hướng thông gió cho phép các van này phục vụ nhiều ứng dụng công nghiệp.

• Luyện kim:Kiểm soát khí thải và thông gió nhiệt độ cao.
• Phát điện:Hệ thống thông gió và khử lưu huỳnh nồi hơi.
• Xử lý hóa học:Hệ thống thu gom bụi và khí thải ăn mòn.
• Vật liệu xây dựng:Thiết bị hút bụi và thông gió công nghiệp.
• Khai thác:Hệ thống thông gió và kiểm soát môi trường của mỏ.
• Bảo vệ môi trường:Hệ thống xử lý khí thải và khí thải công nghiệp.
• Cơ sở vật chất lớn:Nhà máy công nghiệp và hệ thống xử lý không khí quy mô lớn.

Trong những môi trường này, van có thể được sử dụng để ngắt luồng khí, điều chỉnh lưu lượng và kiểm soát lưu lượng của hệ thống thông gió.

Bạn nên chọn loại van phù hợp như thế nào?

Việc mua sắm van công nghiệp nên bắt đầu bằng sự hiểu biết rõ ràng về các điều kiện vận hành thực tế. Trước khi chọn mộtVan bướm thông gió hiệu suất caocấu hình, người mua nên đánh giá các yếu tố sau:

1. Đường kính đường ống:Xác nhận đường kính danh nghĩa yêu cầu và kích thước kết nối.
2. Áp suất vận hành:Chọn mức áp suất thích hợp cho hệ thống thông gió.
3. Nhiệt độ hoạt động:Xác minh rằng thân, đĩa, thân và vật liệu bịt kín phù hợp với nhiệt độ tối đa.
4. Thành phần khí:Xác định các thành phần ăn mòn như khí chứa lưu huỳnh hoặc clo.
5. Nồng độ bụi:Xem xét liệu sự tích tụ bụi có thể ảnh hưởng đến đĩa hoặc bề mặt bịt kín hay không.
6. Yêu cầu kiểm soát:Quyết định xem có cần vận hành bằng tay, khí nén, điện, bật-tắt hay điều biến hay không.
7. Tiêu chuẩn mặt bích:Đảm bảo khả năng tương thích với hệ thống mặt bích đường ống hiện có.
8. Môi trường bảo trì:Xem xét khả năng tiếp cận để kiểm tra, làm sạch, bảo trì bộ truyền động và thay thế phớt.

Đối với các dự án liên quan đến môi trường ăn mòn hoặc khí thải nhiệt độ cao, việc lựa chọn đúng loại thép không gỉ và cấu hình bịt kín là đặc biệt quan trọng.

Làm thế nào bạn có thể duy trì hiệu suất van dài hạn?

Ngay cả một van công nghiệp được thiết kế tốt cũng cần được kiểm tra và bảo trì thích hợp. Bảo trì đúng cách có thể làm giảm nguy cơ dính, rò rỉ, trục trặc cơ cấu chấp hành và thời gian ngừng hoạt động không mong muốn.

• Thường xuyên làm sạch bụi tích tụ trên bề mặt bịt kín.
• Kiểm tra đĩa và thân xem có bị mòn hoặc ăn mòn bất thường không.
• Kiểm tra hoạt động của bộ truyền động và các kết nối lắp đặt định kỳ.
• Đối với các mẫu máy khí nén, hãy duy trì áp suất khí nén ổn định trong khoảng giới hạn vận hành được khuyến nghị.
• Kiểm tra các kết nối điện và bôi trơn bộ truyền động trên các cấu hình điện.
• Trong quá trình khởi động ở nhiệt độ cao, hãy sử dụng hệ thống sưởi dần dần theo yêu cầu của thiết kế hệ thống.
• Theo dõi rò rỉ và mô-men xoắn vận hành để xác định sớm các vấn đề đang phát triển.

Phải lập lịch bảo trì phòng ngừa theo tần suất vận hành, thành phần khí, nhiệt độ, lượng bụi và khuyến nghị kỹ thuật của nhà sản xuất.

Câu hỏi thường gặp

Van bướm thông gió hiệu suất cao chủ yếu được sử dụng để làm gì?

Chúng được thiết kế chủ yếu cho các ứng dụng thông gió có đường kính lớn, áp suất thấp, bao gồm loại bỏ bụi, khí thải công nghiệp, ngắt luồng khí, điều chỉnh dòng chảy và hệ thống khí thải.

Những kích cỡ nào có sẵn?

Dòng sản phẩm Bolaisi được tham chiếu bao gồm các đường kính danh nghĩa từ DN100 đến DN2000, khiến sản phẩm này phù hợp với cả đường ống thông gió vừa và rất lớn.

Những van này có phù hợp với khí ăn mòn không?

Đúng. Các tùy chọn vật liệu thép không gỉ như CF8M, CF3M, F316 và F316L có thể tăng cường khả năng chống ăn mòn. Nên chọn loại thích hợp theo thành phần khí thực tế và điều kiện vận hành.

Sự khác biệt giữa D641W và D941W là gì?

D641W sử dụng bộ truyền động khí nén, trong khi D941W sử dụng bộ truyền động điện. Truyền động bằng khí nén phù hợp cho hoạt động nhanh hoặc thường xuyên, trong khi truyền động bằng điện rất hữu ích cho các ứng dụng điều khiển từ xa và điều biến.

Những van này có thể xử lý thông gió ở nhiệt độ cao không?

Phạm vi kỹ thuật tham chiếu là -30°C đến 400°C. Tuy nhiên, nhiệt độ vận hành thực tế cho phép phụ thuộc vào vật liệu đã chọn, cấu hình bịt kín, môi trường và điều kiện dự án.

Làm thế nào tôi nên chọn giữa niêm phong kim loại và composite?

Sự lựa chọn nên xem xét nhiệt độ vận hành, thành phần khí, yêu cầu rò rỉ, điều kiện hao mòn và kỳ vọng về tuổi thọ sử dụng. Đối với các dự án cụ thể, người mua nên xác nhận cấu hình niêm phong với nhà sản xuất van trước khi đặt hàng.

Phần kết luận

Van bướm thông gió hiệu suất cao cung cấp giải pháp thiết thực cho các hệ thống công nghiệp yêu cầu công suất luồng khí lớn, lực cản thấp, khả năng ngắt đáng tin cậy và vận hành tự động. Với cấu trúc đồng tâm, tùy chọn vật liệu thép không gỉ, bịt kín chịu trách nhiệm thông gió, kết nối mặt bích và dẫn động bằng khí nén hoặc điện, chúng có thể được cấu hình cho các ứng dụng đòi hỏi khắt khe trong luyện kim, sản xuất điện, xử lý hóa chất, khai thác mỏ, vật liệu xây dựng và bảo vệ môi trường. Nếu bạn đang tìm nguồn cung ứng van thông gió công nghiệp đáng tin cậy từ nhà sản xuất hoặc nhà cung cấp Trung Quốc, hãy cẩn thận kết hợp các thông số kỹ thuật của van với điều kiện hệ thống của bạn. Để có cấu hình tùy chỉnh, tư vấn kỹ thuật hoặc hỗ trợ mua sắm,liên hệ với chúng tôiđể thảo luận về các yêu cầu dự án của bạn với Bolaisi và tìm ra giải pháp van bướm thông gió phù hợp.
