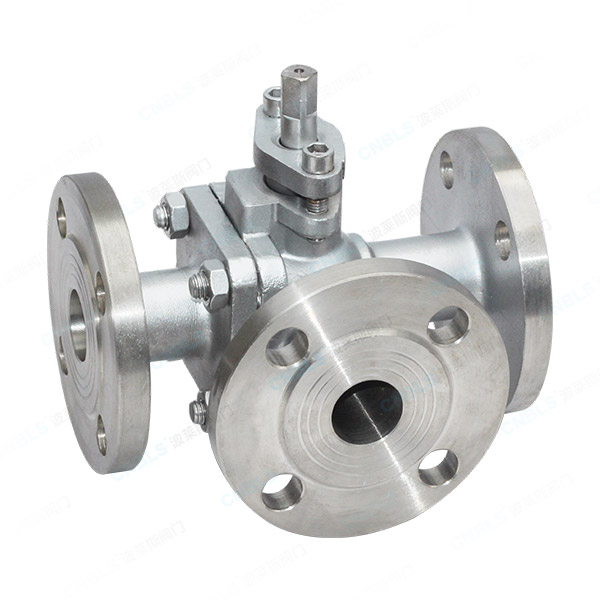

Van bi ba chiều bằng thép không gỉ hình chữ T

Van bi ba chiều bằng thép không gỉ Q44F(T) là van bi ba chiều được làm bằng thép không gỉ (304/316, v.v.) và được sản xuất theo tiêu chuẩn dòng Q44F(T). Đặc điểm cốt lõi của nó nằm ở chỗ quả bóng và thân được đúc liền thành một khối duy nhất, với các kênh dòng chảy loại T hoặc loại L (loại F cho dòng chảy thẳng, loại T cho dòng chảy ba chiều). Nó cho phép các chức năng hợp lưu, chuyển hướng hoặc chuyển hướng phương tiện truyền thông.

Van bi ba chiều bằng thép không gỉ hình chữ T tích hợp bóng và thân van như một bộ phận đúc duy nhất. Với các kênh luồng loại T hoặc loại L (loại F cho đường thẳng, loại T cho ba chiều), nó cho phép hợp lưu, chuyển hướng hoặc chuyển đổi phương tiện. Van có cấu trúc nhỏ gọn, kênh dòng chảy trơn tru, hiệu suất bịt kín tuyệt vời và khả năng chống ăn mòn mạnh.

Với cấu trúc nhỏ gọn, khả năng chống dòng chảy thấp, khả năng bịt kín vượt trội và khả năng chống ăn mòn cao, loại van này được sử dụng rộng rãi trong các lĩnh vực công nghiệp như dầu khí, kỹ thuật hóa học, xử lý nước, thực phẩm, dược phẩm và năng lượng điện. Nó đặc biệt phù hợp với điều kiện làm việc có yêu cầu cao về khả năng chống ăn mòn vật liệu và chuyển hướng chất lỏng.

Tính năng sản phẩm

1. Cấu trúc đúc một mảnh

Thân và thân van được đúc liền khối, tăng cường độ bền kết cấu và đảm bảo hoạt động ổn định trong điều kiện nhiệt độ cao và áp suất cao trong thời gian dài.

2. Thiết kế kênh dòng chảy đa chức năng

Kênh luồng ba chiều loại T cho phép hợp lưu, chuyển hướng hoặc chuyển hướng phương tiện, trong khi kênh luồng thẳng loại F phù hợp để chuyển đổi tuyến tính với khả năng cản dòng thấp, đảm bảo luồng hệ thống hiệu quả và không bị cản trở.

3. Hiệu suất niêm phong tuyệt vời

Có thể lựa chọn con dấu mềm tùy chọn (PTFE/RPTFE) hoặc con dấu cứng (con dấu kim loại) dựa trên nhiệt độ điều kiện làm việc và đặc tính môi trường, mang lại khả năng bịt kín đáng tin cậy, chống mài mòn và khả năng chống rò rỉ mạnh mẽ.

4. Nhiều chế độ lái

Hỗ trợ các chế độ vận hành bằng tay, bánh răng sâu, khí nén (tác động đơn/tác động kép) và điện (bật/tắt/điều chỉnh), thích ứng với các không gian lắp đặt khác nhau và các yêu cầu điều khiển tự động.

5. Nhiệt độ cao, áp suất cao và chống ăn mòn

Vật liệu thép không gỉ có thể chịu được nhiệt độ từ -46°C~425°C và chống lại môi trường có tính ăn mòn cao, đảm bảo hoạt động ổn định trong chu kỳ dài.

6. Cài đặt linh hoạt

Có sẵn với các kết nối mặt bích, ren hoặc hàn đối đầu, tuân thủ các tiêu chuẩn đường ống khác nhau (GB/ANSI) để dễ dàng bảo trì và thay thế.

Ứng dụng

Van bi ba chiều bằng thép không gỉ hình chữ T được sử dụng rộng rãi trong các trường hợp sau:

● Hệ thống chuyển hướng, chuyển hướng và hợp lưu của đường ống dẫn dầu mỏ và khí đốt tự nhiên

● Vận chuyển môi trường axit, kiềm và muối trong sản xuất hóa chất

● Chuyển hướng và chuyển hướng đường ống trong các dự án xử lý nước

● Vận chuyển phương tiện sạch trong sản xuất thực phẩm và dược phẩm

● Đường ống chuyển hướng sản phẩm dầu và hơi nước trong ngành điện

● Hệ thống vận chuyển dành cho phương tiện chứa một lượng nhỏ hạt hoặc phương tiện có tính ăn mòn cao

Thông số kỹ thuật cốt lõi

Điểm tuyển chọn

1.Kết hợp các đặc điểm của phương tiện truyền thông với các kênh dòng chảy

Chọn vật liệu thép không gỉ (CF8/CF8M/CF3/CF3M) dựa trên độ ăn mòn và độ sạch của môi trường; chọn kênh lưu lượng loại F hoặc loại T theo yêu cầu chức năng để đạt được chuyển đổi hướng thẳng hoặc ba chiều.

2. Lựa chọn loại con dấu

Chọn loại F phốt mềm cho điều kiện nhiệt độ bình thường và áp suất thấp, giúp cân bằng khả năng chống mài mòn và hiệu suất bịt kín; lựa chọn loại T kín cứng cho môi trường có nhiệt độ cao, áp suất cao hoặc chứa hạt để đảm bảo khả năng chống mài mòn và tuổi thọ lâu dài.

3. Phù hợp với áp suất và nhiệt độ

Chọn xếp hạng PN/Class phù hợp với áp suất thiết kế đường ống, với mức dự trữ 10%–20%; nhiệt độ phải phù hợp với loại phốt và vật liệu thép không gỉ để tránh suy giảm hiệu suất do quá nhiệt.

4. Đường kính danh nghĩa và dòng chảy phù hợp

Chọn giá trị DN thích hợp dựa trên tốc độ dòng chảy tối đa được tính toán và tổn thất áp suất cho phép. Van bi ba chiều bằng thép không gỉ hình chữ T có kênh dòng chảy trơn tru với giá trị Cv tốt hơn so với van thông thường và cần tính toán chính xác cho các tình huống dòng chảy thấp.

5.Chế độ ổ đĩa và không gian lắp đặt phù hợp

Chọn bộ truyền động khí nén bằng tay hoặc nhỏ cho không gian hạn chế; chọn bộ truyền động khí nén/điện cho các ứng dụng điều khiển từ xa hoặc dòng chảy lớn; đảm bảo tiêu chuẩn mặt bích phù hợp với thân van bằng thép không gỉ.

Ghi chú Vận hành & Bảo trì

Ghi chú hoạt động

1. Trước khi sử dụng lần đầu, hãy xác nhận rằng kiểu máy, cấp áp suất, đường kính danh nghĩa phù hợp với điều kiện làm việc và kiểm tra xem thân van và các kết nối mặt bích bằng thép không gỉ có bị hư hỏng hay không.

2. Vận hành chậm khi mở, đóng hoặc chuyển hướng để tránh búa nước làm hỏng thân van hoặc đường ống; tác dụng lực đều trong quá trình vận hành bằng tay và không vặn mạnh van.

3.Đối với van khí nén/điện, hãy xác nhận nguồn cung cấp không khí/nguồn điện ổn định trước khi vận hành và quan sát chuyển động trơn tru, chuyển hướng chính xác và không có tiếng ồn bất thường.

4. Khi khởi động lại sau khi tắt máy trong thời gian dài, trước tiên hãy xả hết nước ngưng tụ và tạp chất, sau đó mở van từ từ.

5. Nghiêm cấm hoạt động trong điều kiện quá áp hoặc quá nhiệt; tắt ngay để xử lý sự cố khi có sự cố bất thường.

Lưu ý bảo trì

1. Kiểm tra bề mặt bịt kín, hộp đệm và bề mặt thân van hàng tuần để đảm bảo không bị rò rỉ, ăn mòn hoặc nứt.

2. Thay thế ghế van kịp thời khi rò rỉ van loại F bịt mềm; thường xuyên kiểm tra độ mòn của van loại T bịt kín và lắp hoặc thay thế các bộ phận khi cần thiết.

3.Bôi trơn bộ truyền động bằng tay/bánh răng sâu hàng quý; xả nước và kiểm tra mức dầu của van khí nén thường xuyên.

4.Đối với điều kiện làm việc của môi trường ăn mòn, hãy kiểm tra thân van và bóng thường xuyên; thoát nước và bảo vệ khỏi độ ẩm và bụi trong quá trình lưu trữ lâu dài.

5.Xử lý sự cố: Trong trường hợp bị kẹt, trước tiên hãy giảm áp suất, sau đó tháo rời và làm sạch tạp chất hoặc thay thế các bộ phận; đối với các trục trặc về khí nén/điện, hãy chuyển sang vận hành thủ công để sử dụng trong trường hợp khẩn cấp, sau đó khắc phục sự cố của bộ truyền động.

6. Lập hồ sơ bảo trì, ghi lại model, ngày lắp đặt, bảo trì và thay thế các bộ phận để làm cơ sở cho lần bảo trì tiếp theo.
