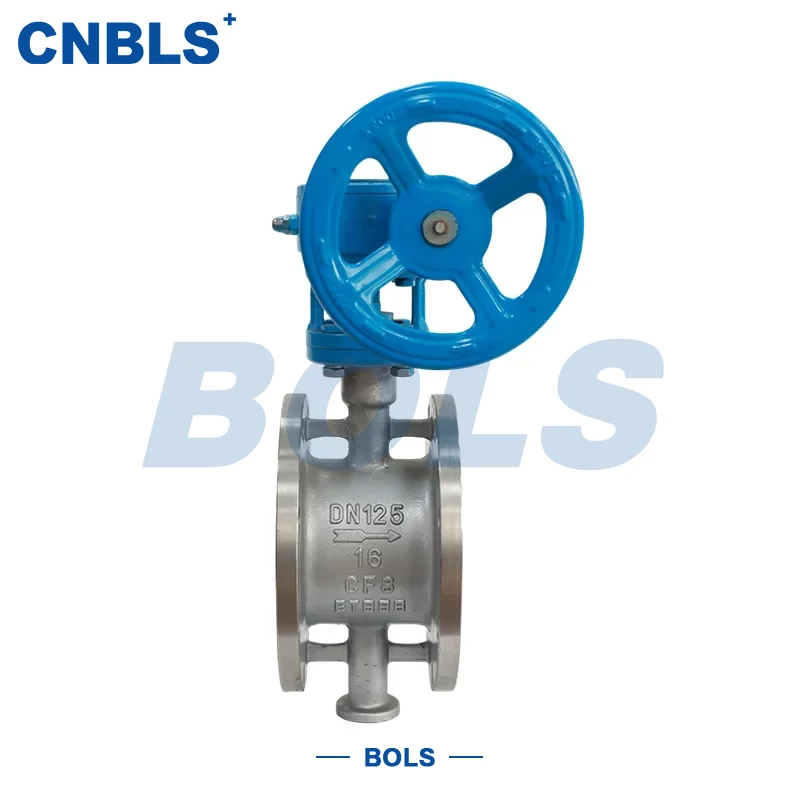

Van bướm kín bằng kim loại dạng ống lồng bằng thép không gỉ

Van bướm kín bằng kim loại bằng kính thiên văn SD343H bằng thép không gỉ là van điều khiển đường ống cỡ trung bình đến lớn tích hợp cấu trúc bù ba, phốt cứng bằng kim loại, bù bằng kính thiên văn hướng trục và bộ truyền động bánh răng sâu. Toàn bộ thân van được chế tạo từ vật liệu thép không gỉ (thép không gỉ song công 304/316/304L/316L/2205, v.v.), phù hợp với môi trường trung bình có nhiệt độ cao, áp suất cao và có tính ăn mòn cao.

Được dẫn động bởi cơ cấu bánh răng trục vít để xoay thân van, van điều khiển đĩa để hoàn thành các hoạt động mở, đóng hoặc điều chỉnh, đạt được khả năng ngắt và kiểm soát dòng chảy đáng tin cậy của phương tiện. Thân van tích hợp cấu trúc bù ống lồng tích hợp, có thể hấp thụ chuyển vị dọc trục do chênh lệch nhiệt độ trong đường ống mà không cần thêm khe co giãn, giảm nguy cơ tập trung ứng suất hệ thống một cách hiệu quả.

Với thiết kế cấu trúc ổn định và hiệu suất bịt kín kim loại đáng tin cậy, Van bướm kín bằng kim loại dạng ống lồng bằng thép không gỉ thường được sử dụng trong các hệ thống đường ống công nghiệp có điều kiện làm việc phức tạp, nhiệt độ thay đổi thường xuyên hoặc chiều dài đường ống dài.

Cấu trúc & Nguyên tắc làm việc Mô tả

1. Thiết kế cấu trúc bù đắp ba

Van sử dụng cấu trúc van bướm bù ba đã được chứng minh của dòng SD343. Thông qua thiết kế bù đắp ba lần, đĩa có thể nhanh chóng tách ra khỏi bệ van ở giai đoạn mở ban đầu và chỉ đạt được lực nén tuyến tính ở giai đoạn đóng cuối cùng, mang lại những lợi ích sau:

● Ma sát thấp trong quá trình đóng mở

● Độ mài mòn tối thiểu trên bề mặt bịt kín

● Mô-men xoắn đóng/mở ổn định và tuổi thọ dài

Cấu trúc này đặc biệt thích hợp cho các ứng dụng bịt kín kim loại, duy trì hiệu suất bịt kín đáng tin cậy ngay cả trong điều kiện nhiệt độ và áp suất cao.

2. Hệ thống niêm phong cứng bằng kim loại

Cả mặt van và bề mặt bịt kín đĩa đều được gia công chính xác và mài từ vật liệu kim loại, có hai lựa chọn: thân phốt bằng thép không gỉ hoặc cấu trúc hàn phủ 6 lớp bằng vệ tinh. Nó có tính năng:

● Chịu được nhiệt độ cao và sốc áp suất

● Khả năng chống xói mòn và mài mòn tuyệt vời đối với môi trường chứa nhiều hạt

● Thích hợp cho các thao tác đóng mở thường xuyên

Thiết kế bịt kín bằng kim loại đảm bảo van duy trì hiệu suất bịt kín ổn định trong hơi nước, khí thải và môi trường chứa hạt ở nhiệt độ cao.

3. Cấu trúc bù bằng kính thiên văn

Van được trang bị cơ cấu kính thiên văn hướng trục tích hợp có thể tự do giãn nở và co lại trong một phạm vi nhất định để bù cho sự dịch chuyển do sự giãn nở và co lại nhiệt của đường ống:

● Phạm vi giãn nở/thu hẹp thay đổi theo đường kính danh nghĩa

● Giảm ứng suất kết nối mặt bích một cách hiệu quả

● Tăng cường an toàn hệ thống tổng thể

Thiết kế này đặc biệt quan trọng đối với mạng lưới đường ống sưởi ấm, đường ống truyền tải đường dài và các hệ thống có biến động nhiệt độ đáng kể.

4. Cơ chế truyền động bánh răng Worm

Van đạt tiêu chuẩn với bộ truyền động bánh răng sâu, kết hợp với tay quay để vận hành, mang lại các đặc điểm sau:

● Tỷ số truyền lớn giúp đóng mở dễ dàng

● Hỗ trợ điều chỉnh lưu lượng chính xác

● Hiệu suất tự khóa vượt trội để vận hành ổn định

Trong các ứng dụng có đường kính lớn hoặc áp suất cao, bộ truyền động bánh răng trục vít có thể giảm tải vận hành một cách hiệu quả và cải thiện độ an toàn khi vận hành tại chỗ.

Tính năng sản phẩm chính

● Kết cấu hoàn toàn bằng thép không gỉ cho khả năng chống ăn mòn ổn định

● Thiết kế bù đắp ba lần đảm bảo mô-men xoắn đóng/mở thấp và độ mài mòn tối thiểu

● Con dấu cứng bằng kim loại phù hợp với môi trường có nhiệt độ cao và áp suất cao

● Chức năng bù ống lồng tích hợp của thân van giúp giảm căng thẳng cho đường ống

● Kết nối mặt bích cho phép lắp đặt và bảo trì thuận tiện

● Bộ truyền động bánh răng trục vít mang lại khả năng vận hành trơn tru và đáng tin cậy

Van bướm bọc kim loại dạng ống lồng bằng thép không gỉ cân bằng độ tin cậy bịt kín và độ ổn định cấu trúc trong các điều kiện làm việc phức tạp, khiến nó trở nên lý tưởng cho các hệ thống hoạt động liên tục trong thời gian dài.

Ứng dụng điển hình

Thông số kỹ thuật

Mô tả cấu hình vật liệu

Khuyến nghị lựa chọn và sử dụng

Khi lựa chọn Van bướm kín bằng kim loại dạng ống lồng bằng thép không gỉ, hãy tập trung vào các yếu tố chính sau:

1.Đặc điểm trung bình: Chọn thép không gỉ và vật liệu bịt kín tương ứng dựa trên độ ăn mòn trung bình và hàm lượng hạt.

2.Áp suất & Nhiệt độ: Phù hợp với áp suất thiết kế và dự trữ đủ giới hạn an toàn.

3. Độ dịch chuyển của đường ống: Đảm bảo phạm vi bù bằng ống lồng của van vượt quá độ dịch chuyển dọc trục thực tế của đường ống.

4. Tiêu chuẩn mặt bích: Xác minh tính nhất quán với các tiêu chuẩn mặt bích đường ống tại chỗ.

5. Phương pháp vận hành: Đối với các ứng dụng có đường kính lớn hoặc áp suất cao, hãy ưu tiên các cơ cấu bánh răng sâu có tỷ số truyền cao.

Bản tóm tắt

Bằng cách tích hợp hiệu suất bịt kín, bù dịch chuyển và độ ổn định vận hành vào một bộ van duy nhất, dòng sản phẩm này giúp giảm số lượng phụ kiện hệ thống và cải thiện độ tin cậy tổng thể của hệ thống đường ống.

Trong các tình huống công nghiệp liên quan đến áp suất trung bình cao, nhiệt độ cao và sự dịch chuyển đường ống đáng kể, Van bướm kín bằng kim loại dạng ống lồng bằng thép không gỉ duy trì hoạt động ổn định lâu dài, giảm tần suất bảo trì và rất phù hợp để sử dụng lâu dài cũng như triển khai quy mô lớn trong các dự án kỹ thuật.
