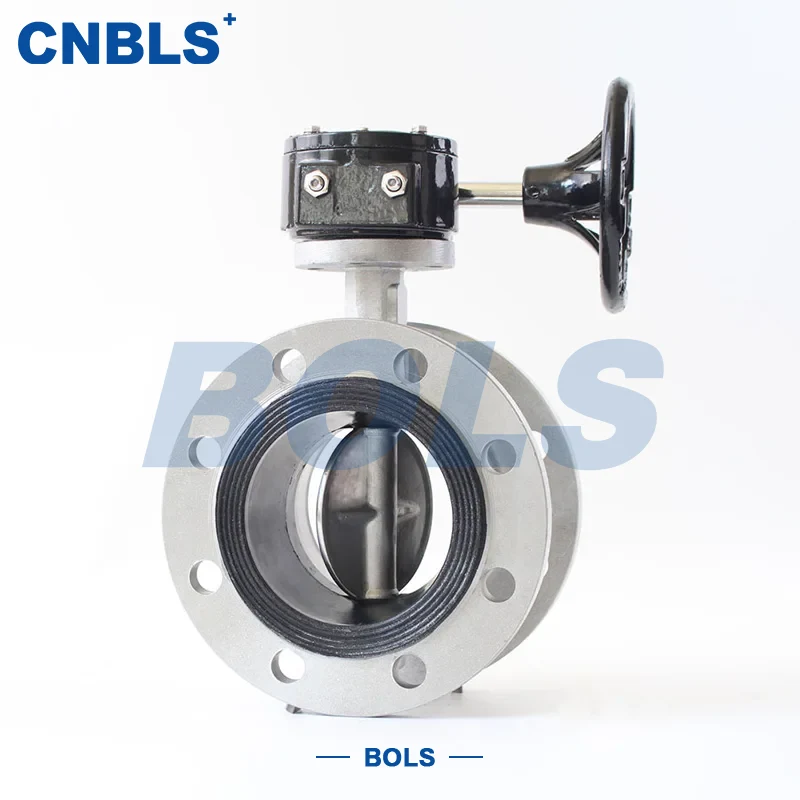

Van bướm kín bằng kim loại dạng wafer truyền động bằng bánh răng bằng thép không gỉ

Van bướm kín cứng bằng kim loại loại wafer điều khiển bằng bánh răng sâu D373H bằng thép không gỉ là van bướm công nghiệp được thiết kế cho các điều kiện làm việc trung bình cao áp, nhiệt độ cao và phức tạp. Áp dụng cấu trúc bù ba của dòng D373, kết hợp với cơ cấu truyền bánh răng trục vít và kết nối kiểu wafer, van đảm bảo độ tin cậy bịt kín đồng thời cân bằng không gian lắp đặt và độ ổn định vận hành.

Sản phẩm sử dụng thép không gỉ song công (304, 316, 304L, 316L, 2205, v.v.) làm vật liệu chính và cặp đệm kín sử dụng cấu trúc kín cứng bằng kim loại, có thể thích ứng với các điều kiện làm việc như nhiệt độ cao, phương tiện chứa hạt và ăn mòn trong thời gian dài. Được dẫn động bởi một tay quay bánh răng trục vít, nó thực hiện việc đóng/mở van trơn tru và điều chỉnh chính xác, đồng thời đặc biệt thích hợp cho các hệ thống đường ống cỡ vừa và lớn (DN ≥ 200mm).

Trong các ngành công nghiệp như hóa dầu, điện, luyện kim, công nghiệp hóa chất than và xử lý nước, Van bướm cứng bằng kim loại loại wafer điều khiển bằng bánh răng bằng thép không gỉ này thường được sử dụng để tắt hoặc điều chỉnh các phần đường ống chính và đặc biệt thích hợp cho các hệ thống có yêu cầu cao về an toàn và ổn định.

Đặc điểm kết cấu và thiết kế

1. Cấu trúc kín bằng kim loại ba lớp

Van sử dụng thiết kế bù ba, cho phép đĩa bướm nhanh chóng tách ra khỏi bệ van trong quá trình đóng và mở, giảm ma sát trên bề mặt bịt kín:

● Mô-men xoắn đóng mở thấp hơn

● Giảm đáng kể độ mài mòn trên bề mặt bịt kín

● Không dễ bị co ngót trong điều kiện nhiệt độ cao

Cấu trúc bịt kín bằng kim loại với kim loại có các đế van bằng kim loại và đĩa bướm, được gia công và xếp chồng chính xác để duy trì hiệu suất bịt kín ổn định trong điều kiện nhiệt độ và áp suất cao.

2. Thiết kế thân van kiểu wafer

Thân van được đúc liền từ thép không gỉ và cấu trúc kết nối kiểu wafer có các đặc điểm sau:

● Không cần mặt bích độc lập, cấu trúc nhỏ gọn

● Độ dày lắp đặt nhỏ, tiết kiệm không gian đường ống

● Tương thích với hệ thống mặt bích tiêu chuẩn GB/ANSI

● Tạo điều kiện cải tạo và bảo trì thay thế các đường ống hiện có

Thiết kế này có thể giảm trọng lượng tổng thể và chi phí lắp đặt một cách hiệu quả trong các hệ thống cỡ vừa và lớn.

3. Cơ cấu truyền bánh răng giun

Truyền bánh răng trục vít là một trong những phương pháp vận hành cốt lõi của van, với những ưu điểm sau:

● Tỷ số truyền lớn, vận hành tiết kiệm nhân công

● Quá trình đóng mở ổn định, cho phép tinh chỉnh

● Hiệu suất tự khóa tuyệt vời, định vị đáng tin cậy

● Thích hợp với điều kiện điều chỉnh tần số cao và điều kiện làm việc có mô-men xoắn cao

Trong các hệ thống có DN ≥200mm hoặc điều kiện áp suất cao, bộ truyền bánh răng trục vít có thể cải thiện đáng kể độ an toàn khi vận hành và khả năng kiểm soát, đó là lý do quan trọng tại sao Van bướm kín kim loại cứng được điều khiển bằng bánh răng bằng thép không gỉ này được áp dụng rộng rãi.

Thông số kỹ thuật

Hướng dẫn cấu hình vật liệu cho thép không gỉ

Vật liệu của các bộ phận chịu áp lực chính

Sự kết hợp vật liệu hợp lý có thể kéo dài tuổi thọ của van một cách hiệu quả, đây cũng là trọng tâm chính trong việc lựa chọn kỹ thuật.

Ứng dụng

Dòng van này chủ yếu được sử dụng trong các điều kiện và ngành công nghiệp làm việc sau:

● Công nghiệp hóa dầu: đường ống dẫn sản phẩm dầu nhiệt độ cao và môi trường ăn mòn

● Hệ thống điện: hệ thống hơi chính và hơi quá nhiệt

● Công nghiệp luyện kim: khí thải nhiệt độ cao và khí chứa bụi

● Công nghiệp hóa chất than: khí tổng hợp và môi trường chứa lưu huỳnh

● Xử lý nước: nước nhiệt độ cao và nước tuần hoàn công nghiệp

Trong những trường hợp này, Van bướm kín bằng kim loại được điều khiển bằng bánh răng bằng bánh răng bằng thép không gỉ này thường thực hiện các nhiệm vụ tắt hoặc điều chỉnh chính, trong đó yêu cầu độ tin cậy cao.

Lưu ý lựa chọn và sử dụng

1.Chọn vật liệu thép không gỉ thích hợp như 304/316/2205 theo độ ăn mòn trung bình.

2.Đảm bảo rằng độ bền của bu lông phù hợp với độ dày mặt bích đối với cấu trúc kiểu tấm bán dẫn.

3. Chú ý đến khả năng chịu nhiệt độ của mỡ bôi trơn trong hộp bánh răng sâu trong điều kiện làm việc ở nhiệt độ cao.

4.Đối với môi trường chứa hạt, hãy ưu tiên giải pháp đĩa bướm với phương pháp hàn phủ hợp kim Stellite.

Bản tóm tắt

Van bướm kín cứng bằng kim loại loại wafer điều khiển bằng bánh răng sâu D373H bằng thép không gỉ đã được tối ưu hóa trong thiết kế kết cấu, cấu hình vật liệu và chế độ truyền động cho các điều kiện làm việc trung bình-cao, nhiệt độ cao và môi trường phức tạp. Hiệu suất bịt kín ổn định, đặc tính vận hành đáng tin cậy và phương pháp lắp đặt nhỏ gọn làm cho Van bướm cứng bằng kim loại được điều khiển bằng bánh răng bằng thép không gỉ này trở thành một trong những loại van thường được sử dụng trong hệ thống đường ống trong nhiều ngành công nghiệp.
