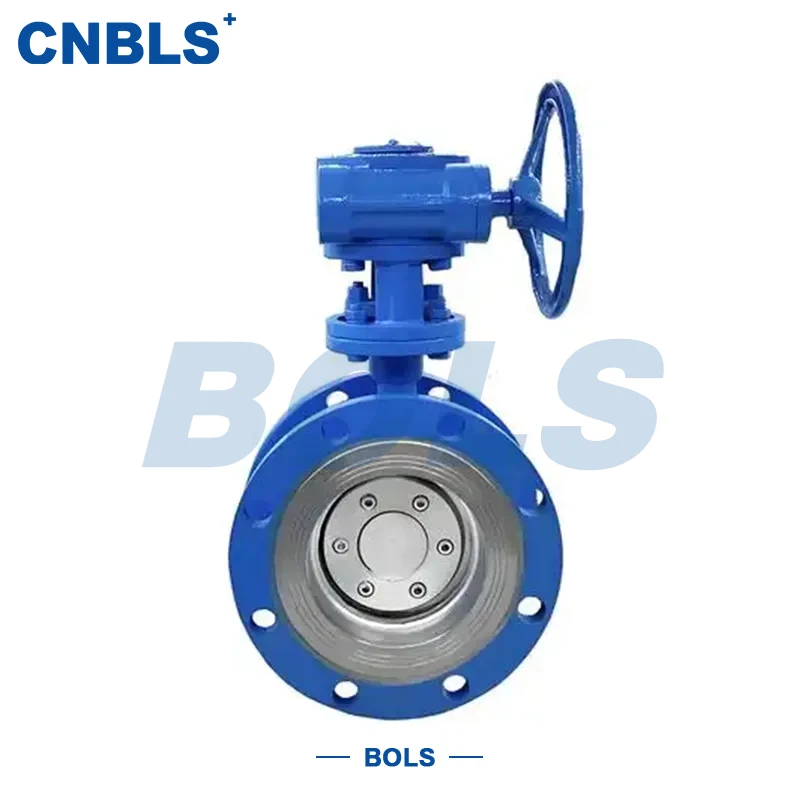

Worm Gear Drive Mặt bích Loại kim loại Van bướm cứng

Van bướm kín kim loại loại mặt bích hoạt động bằng bánh răng trục sâu D343H là loại van bướm cấp công nghiệp được phát triển cho các điều kiện môi trường phức tạp, áp suất cao và nhiệt độ cao. Với thiết kế bù đắp ba, kết nối mặt bích và bộ truyền động bánh răng trục vít, nó đạt được khả năng bịt kín đáng tin cậy trong khi vẫn duy trì mô-men xoắn vận hành thấp và hiệu suất tiết lưu ổn định.

Là loại van bướm bịt ​​kín bằng kim loại loại mặt bích dẫn động bánh răng trục vít, các bộ phận chịu áp của nó chủ yếu được làm bằng thép không gỉ, kết hợp với cấu trúc phốt cứng bằng kim loại. Điều này đảm bảo hiệu suất bịt kín ổn định và độ bền kết cấu ngay cả khi vận hành ở nhiệt độ cao trong thời gian dài, xói mòn hạt và đạp xe thường xuyên, khiến nó phù hợp với các hệ thống công nghiệp có yêu cầu về độ an toàn và độ bền cao.

Thiết kế kết cấu và nguyên lý làm việc

Thiết kế bù đắp ba lần

Van kết hợp các độ lệch trục, hướng tâm và góc, cho phép đĩa nhanh chóng tách ra khỏi ghế trong quá trình vận hành. Điều này tránh ma sát trượt giữa các bề mặt bịt kín kim loại, giảm đáng kể sự mài mòn và kéo dài tuổi thọ sử dụng. Ở giai đoạn đóng cuối cùng, hình dạng lệch tâm tạo ra lực nén kim loại với kim loại đáng tin cậy để bịt kín ổn định.

Kích hoạt bánh răng Worm

Bộ truyền động bánh răng trục vít cung cấp tỷ số giảm lớn, giảm đáng kể mô-men xoắn vận hành thủ công—đặc biệt thích hợp cho các ứng dụng có đường kính lớn và chênh lệch áp suất cao. Nó cũng cung cấp khả năng tự khóa, ngăn chặn sự đảo ngược vị trí van khi áp suất hệ thống dao động và tăng cường an toàn vận hành. Đối với các ứng dụng kiểm soát dòng chảy, bánh răng trục vít cho phép điều chỉnh góc trơn tru và chính xác.

Kết nối mặt bích

Cả hai đầu của van đều có kết nối mặt bích tuân thủ GB/T 9113 hoặc ANSI B16.5. Điều này đảm bảo độ bền kết nối cao, độ kín đáng tin cậy cũng như lắp đặt, tháo dỡ và bảo trì dễ dàng, khiến nó trở nên lý tưởng để vận hành lâu dài trong các hệ thống đường ống cố định.

Tính năng sản phẩm chính

Cấu trúc chịu áp lực hoàn toàn bằng thép không gỉ mang lại khả năng chống ăn mòn tuyệt vời và độ bền nhiệt độ cao

Thiết kế con dấu cứng bằng kim loại thích hợp cho môi trường có nhiệt độ cao, áp suất cao và chứa nhiều hạt

Bộ truyền động bánh răng trục vít đảm bảo vận hành trơn tru, lý tưởng cho các ứng dụng có đường kính lớn và mô-men xoắn cao

Cấu trúc bù đắp ba lần làm giảm mài mòn và kéo dài tuổi thọ con dấu

Kết nối mặt bích được tiêu chuẩn hóa mang lại khả năng tương thích hệ thống mạnh mẽ

Van bướm bịt ​​kín bằng kim loại loại mặt bích truyền động bằng bánh răng sâu này thể hiện những ưu điểm rõ ràng về độ tin cậy, khả năng bảo trì và chi phí vận hành lâu dài.

Ứng dụng điển hình

Trong những môi trường đòi hỏi khắt khe này, van bướm bịt ​​kín bằng kim loại loại mặt bích truyền động bằng bánh răng trục vít mang lại hiệu suất ổn định lâu dài và giúp giảm thời gian ngừng hoạt động ngoài dự kiến.

Thông số kỹ thuật cốt lõi (Tóm tắt)

Khuyến nghị lựa chọn và sử dụng

Trong quá trình lựa chọn, các yếu tố như đặc tính môi trường, áp suất hệ thống, nhiệt độ vận hành và tần suất đạp xe phải được đánh giá cẩn thận. Đối với môi trường có chất mài mòn hoặc chứa nhiều hạt, nên sử dụng cặp phốt hàn bằng vệ tinh. Đối với môi trường có tính ăn mòn cao, vật liệu thép không gỉ 316L hoặc song công được ưu tiên.

Việc lựa chọn phù hợp và bảo trì theo tiêu chuẩn sẽ nâng cao đáng kể độ ổn định trong vận hành và tuổi thọ sử dụng của van bướm bịt ​​kín bằng kim loại loại mặt bích dẫn động bánh răng trục vít.

Phần kết luận

Van bướm kín kim loại kiểu mặt bích hoạt động bằng bánh răng trục sâu D343H được chế tạo trên thiết kế cấu trúc hoàn thiện, cấu hình vật liệu ổn định và truyền động đáng tin cậy. Hiệu suất toàn diện về an toàn, độ bền và khả năng thích ứng khiến nó trở thành giải pháp được sử dụng phổ biến cho các ứng dụng van bướm nhiệt độ cao và áp suất cao.
