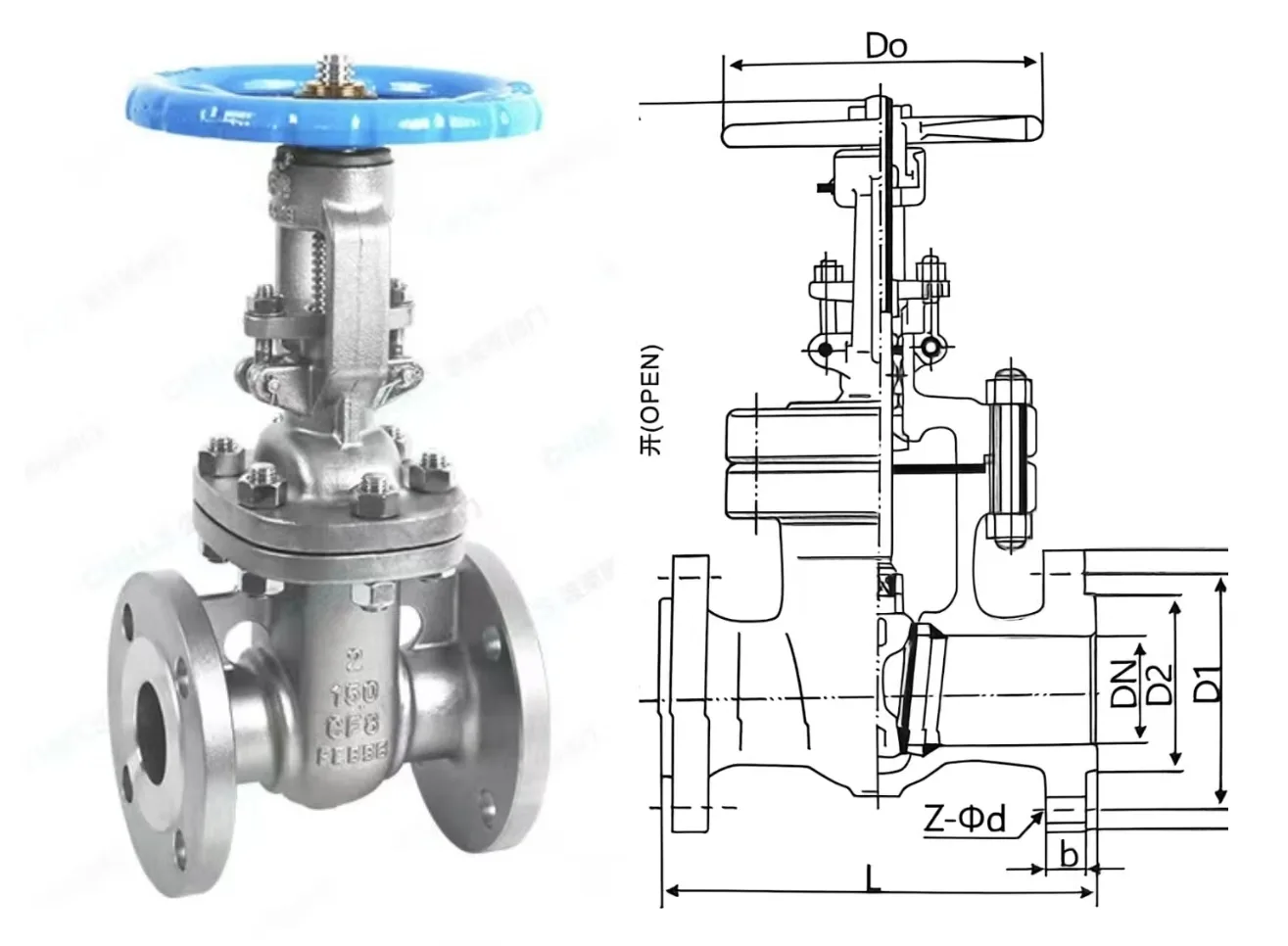

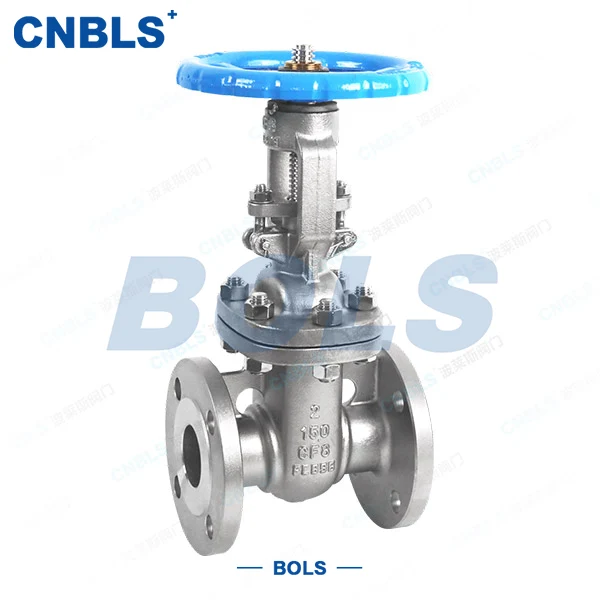

Van cổng mặt bích ANSI

Van cổng mặt bích ANSI sử dụng các kết nối mặt bích để lắp đặt đường ống. Chức năng chính của chúng là cung cấp khả năng kiểm soát môi trường hoàn toàn mở hoặc đóng hoàn toàn; chúng không được thiết kế để điều chỉnh dòng chảy hoặc điều chỉnh lưu lượng. Những van này mang lại những ưu điểm khác biệt, bao gồm khả năng chống dòng chảy thấp, hiệu suất bịt kín vượt trội và khả năng tương thích hai chiều. Sử dụng đĩa cổng làm bộ phận đóng và mở, hướng chuyển động của nó vuông góc với hướng của dòng chất lỏng. Được kích hoạt thông qua một tay quay hoặc bộ truyền động, van tạo điều kiện cho đường dẫn dòng chảy mở hoàn toàn hoặc đóng hoàn toàn. Về mặt cấu trúc, chúng được phân loại thành loại cổng nêm và loại cổng song song; dựa trên thiết kế thân, chúng được phân loại là van thân tăng hoặc van thân không tăng. Các phương pháp truyền động hiện có bao gồm truyền động bằng tay, truyền động bằng bánh răng, khí nén và điện, khiến chúng rất phù hợp cho các hệ thống tự động và môi trường hoạt động tần số cao.

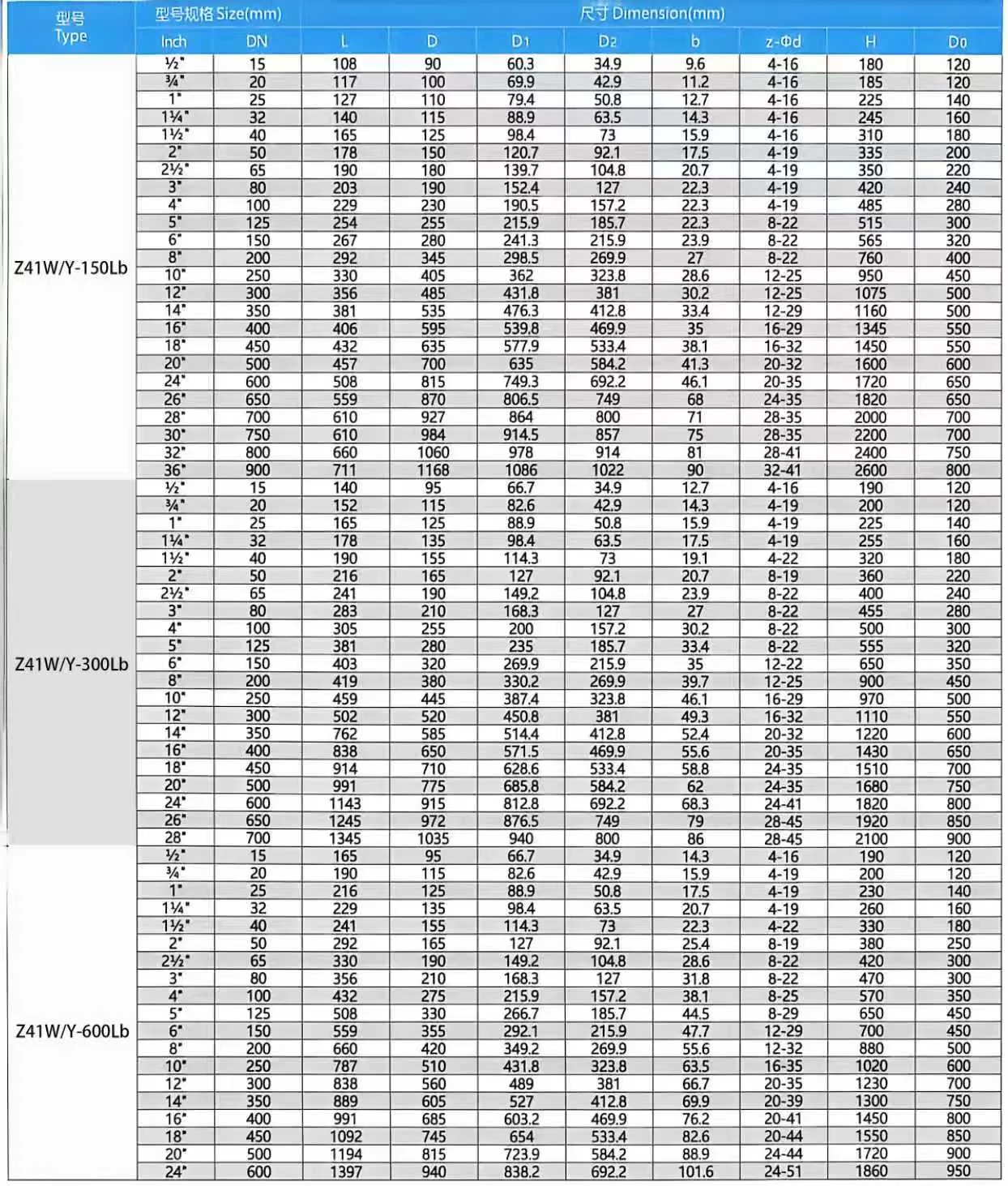

Thông số sản phẩm

Ứng dụng chính

● Lĩnh vực năng lượng: Được sử dụng rộng rãi trong khai thác dầu, đường ống dẫn khí đốt tự nhiên và thiết bị lọc đường dài, tương thích hoàn hảo với hơi nước, sản phẩm dầu, khí nhiên liệu và môi trường chua có chứa hydro sunfua.

● Xử lý công nghiệp & hóa chất: Thích hợp cho các ngành công nghiệp hóa chất, điện và luyện kim, áp dụng cho đường ống vận chuyển axit, kiềm, môi trường có tính ăn mòn cao và môi trường nhiệt độ cao có hạt rắn.

● Cơ sở hạ tầng thành phố: Lý tưởng cho hệ thống cấp thoát nước đô thị, hệ thống thông gió sưởi ấm và điều hòa không khí (HVAC), với khả năng thích ứng tuyệt vời với các đường ống truyền thông sạch áp suất thấp.

Nguyên tắc làm việc

Van cổng mặt bích Bolaisi ANSI điều khiển bật tắt và dòng chảy của môi trường thông qua chuyển động nâng của tấm cổng vuông góc với hướng dòng chất lỏng.

1.Hoạt động mở

Xoay tay quay theo chiều kim đồng hồ, ren thân van quay để dẫn động tấm cổng nâng lên trên. Khi tấm cổng hoàn toàn rời khỏi kênh ghế van, đường ống được kết nối hoàn toàn và môi trường chảy trơn tru với tổn thất áp suất cực thấp.

2. Hoạt động đóng cửa

Xoay tay quay ngược chiều kim đồng hồ, thân van dẫn động tấm cổng di chuyển xuống dưới. Tấm cổng kiểu nêm dần dần ép chặt vào bề mặt bịt kín của các đế van ở cả hai bên, đạt được khả năng ngắt không rò rỉ của môi trường đường ống.
