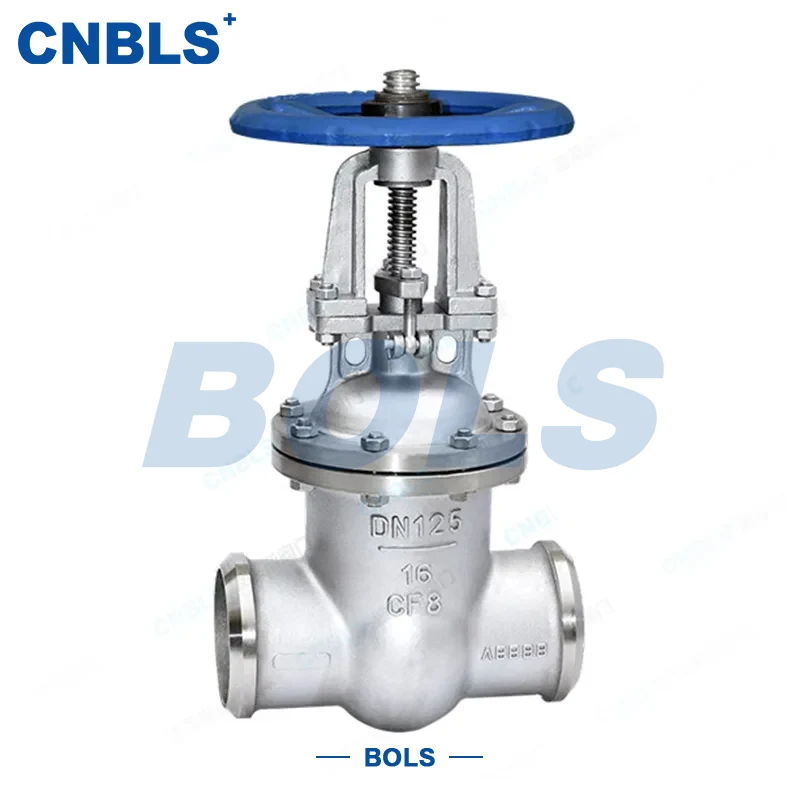

Van cổng hàn thép không gỉ rèn

Là nhà sản xuất đáng tin cậy với kiểm soát chất lượng nghiêm ngặt, Bolaisi chuyên sản xuất van thép rèn áp suất cao sử dụng công nghệ rèn và làm cứng tiên tiến. Chúng tôi cung cấp Van cổng hàn đối đầu bằng thép không gỉ, có thân được rèn tích hợp, vòng đệm phủ Stellite và khả năng chịu nhiệt độ cao tuyệt vời. Chúng tôi cung cấp các lớp áp suất tùy chỉnh và dịch vụ bán buôn để đáp ứng các điều kiện làm việc công nghiệp khắc nghiệt.

Thông số kỹ thuật

Sự định nghĩa

Van cổng lớp phủ bằng thép không gỉ rèn Z61Y là van cổng áp suất cao thủ công được thiết kế đặc biệt cho các điều kiện nhiệt độ cao, áp suất cao và ăn mòn cao. Nó có thân được rèn hoàn toàn, kết nối hàn, bề mặt bịt kín bằng hợp kim cứng và cấu trúc đĩa nêm đơn & vít bên ngoài.

Với lớp phủ Stellite hoặc hợp kim cứng cao cấp khác trên bề mặt bịt kín, nó vượt trội về khả năng chịu nhiệt độ cao, chống mài mòn, chống ăn mòn và chống ăn mòn mạnh. Nó được sử dụng rộng rãi trong các ngành công nghiệp hóa dầu, dầu khí ngoài khơi, dược phẩm và hóa chất để kiểm soát nhiệt độ cao, áp suất cao và môi trường ăn mòn, với độ tin cậy cao và tuổi thọ dài.

Van cổng hàn đối đầu bằng thép không gỉ có thể chịu được các điều kiện làm việc khắc nghiệt nhờ công nghệ rèn tích hợp và bề mặt cứng chính xác.

Lợi thế sản phẩm

Van cổng hàn đối đầu bằng thép không gỉ Z61Y có thân được rèn tích hợp, lớp phủ hợp kim cứng chính xác và khả năng chống mài mòn, nhiệt độ cao tuyệt vời. Được thiết kế cho các điều kiện khắc nghiệt trong các ngành công nghiệp hóa dầu và ngoài khơi, chúng cung cấp khả năng bịt kín không rò rỉ đáng tin cậy, cấu trúc chắc chắn và tuổi thọ lâu dài.

Được sản xuất theo đúng API 602, ASME và các tiêu chuẩn quốc tế khác, chúng giải quyết hiệu quả các điểm yếu như ăn mòn, rò rỉ và tuổi thọ ngắn. Chúng là giải pháp đáng tin cậy để điều khiển bật-tắt trong các đường ống có nhiệt độ cao, áp suất cao và ăn mòn với chi phí bảo trì thấp.

Phiên dịch mẫu

Lấy Z61Y-1500LB-F316 DN25 làm ví dụ:

● Z: Van cổng, dùng để đóng mở các môi trường có nhiệt độ cao, áp suất cao và ăn mòn.

● 6: Kết nối hàn, bao gồm Mối hàn ổ cắm (SW) và Mối hàn giáp mép (BW).

● 1: Đĩa nêm đơn trục vít & ách bên ngoài, vận hành êm ái và bảo trì dễ dàng.

● Y: Mặt ghế được phủ hợp kim cứng, chống mài mòn, ăn mòn và chịu nhiệt độ cao.

● 1500LB: Cấp áp suất 1500, dành cho dịch vụ áp suất cao.

● F316: Thân bằng thép không gỉ 316 được rèn, dành cho môi trường có chứa clorua và ăn mòn mạnh.

● DN25: Đường kính danh nghĩa.

Thuộc tính cốt lõi

● Cấu trúc: Đĩa nêm cứng & trục vít bên ngoài, thân rèn nguyên khối, độ bền cao, chống biến dạng.

● Kết nối: Hàn (SW / BW), chắc chắn và đáng tin cậy trong điều kiện nhiệt độ và áp suất cao.

● Con dấu: Con dấu cứng bằng kim loại có lớp phủ Stellite 6/12, không rò rỉ, đáp ứng API 598 / API 602.

● Kích hoạt: Tiêu chuẩn thủ công; bánh răng, điện, khí nén, bánh răng côn có sẵn.

● Chất liệu: Thép không gỉ rèn F304/F304L/F316/F316L/F321, khả năng chống ăn mòn và chịu nhiệt tuyệt vời.

● Áp suất & Kích thước: Cấp 150~2500 (PN16~PN420), chủ yếu là DN15~DN50 (NPS ½"~2"), lên đến DN10~DN200.

● Nắp ca-pô: Nắp ca-pô tự bịt kín bằng bu-lông, hàn hoặc chịu áp lực; tự niêm phong cho áp suất cực cao.

Vật liệu thành phần

● Thân van / Nắp ca-pô: Thép không gỉ F304/F304L/F316/F316L/F321 được rèn, được rèn nguyên khối.

● Đĩa: Thép không gỉ rèn + lớp phủ Stellite 6, độ cứng ≥ HRC 40.

● Đế van: Thép không gỉ rèn + Lớp phủ vệ tinh, bịt kín ổn định không rò rỉ.

● Thân van: Được rèn 304/316/316L, được thấm nitơ để chống mài mòn và ăn mòn.

● Tuyến đóng gói: Than chì dẻo với dây niken (nhiệt độ cao); PTFE bằng thép không gỉ (nhiệt độ thấp).

● Tay quay: Thép không gỉ rèn, thiết kế chống trượt.

● Chốt: Bu lông, đai ốc, gioăng inox 304/316.

Tiêu chuẩn thiết kế & sản xuất

● Thiết kế van rèn: API 602, GB/T 12224

● Đầu hàn: ASME B16.11, ASME B16.25

● Định mức áp suất-nhiệt độ: ASME B16.34

● Kiểm tra & thử nghiệm: API 598, GB/T 13927, ASTM G48

● Lớp phủ: JB/T 4747

● Vật liệu rèn: ASTM A182

Điểm lựa chọn, lắp đặt và bảo trì

Điểm tuyển chọn

● F304/F304L chống ăn mòn nói chung; F316/F316L cho clorua và axit mạnh; F321 cho nhiệt độ cao.

● Mối hàn ổ cắm cho đường dây rung; Mối hàn đối đầu cho lỗ khoan lớn và dòng chảy cao.

● Hỗ trợ hộp số dành cho Loại 1500 trở lên; điện/khí nén cho tự động hóa.

Điểm cài đặt

● Làm sạch và thụ động hóa bề mặt thép không gỉ trước khi lắp đặt.

● Sử dụng dây hàn thích hợp (ví dụ ER316L) và thực hiện xử lý nhiệt sau hàn và tẩy gỉ thụ động.

● Dành đủ không gian cho việc vận hành và bảo trì thân xe.

● Tiến hành kiểm tra vỏ và con dấu theo API 598 trước khi đưa vào vận hành.

Điểm bảo trì

● Bôi trơn bao bì thường xuyên bằng chất bôi trơn đặc biệt dành cho thép không gỉ rèn.

● Kiểm tra độ kín và độ ăn mòn 6 tháng một lần.

● Sửa chữa bề mặt bịt kín bằng lớp phủ Stellite để khôi phục hiệu suất.

● Làm sạch phương tiện và bảo vệ chống ăn mòn khi tắt máy trong thời gian dài.
