Van cổng dao điện kiểu wafer bằng thép không gỉ

Điểm lựa chọn và lắp đặt

Lựa chọn chính xác và lắp đặt tiêu chuẩn ảnh hưởng trực tiếp đến tuổi thọ, độ ổn định và chi phí bảo trì.

Lựa chọn vật liệu

1. Môi trường ăn mòn mạnh (axit, kiềm, bùn): thép không gỉ 316 cho khả năng chống ăn mòn vượt trội.

2. Môi trường chứa hạt chung hoặc ăn mòn yếu: thép không gỉ 304 cho tính thực tiễn và kinh tế.

Khớp thiết bị truyền động

Đối với môi trường bẩn hoặc có độ nhớt cao, hãy sử dụng bộ truyền động điện mô-men xoắn cao có bảo vệ mô-men xoắn để tránh kẹt cổng và hư hỏng linh kiện.

Tiêu chuẩn lắp đặt

Sử dụng cài đặt kiểu wafer. Đảm bảo van được căn chỉnh đồng trục với mặt bích đường ống. Siết chặt các bu lông đối xứng và đều nhau để tránh biến dạng thân máy.

Chuẩn bị đường ống

Làm sạch tạp chất, xỉ hàn và mảnh vụn trước khi lắp đặt để tránh tắc nghẽn cổng. Nên sử dụng bộ lọc ngược dòng và hạ lưu để bảo vệ tốt hơn.

Dây điện

Thực hiện theo sơ đồ nối dây một cách nghiêm ngặt. Đối với các khu vực nguy hiểm, sử dụng thiết bị truyền động chống cháy nổ có nối đất thích hợp.

Thông số kỹ thuật

Thuộc tính cốt lõi

Vật liệu thành phần

Van cổng dao điện loại wafer bằng thép không gỉ được chế tạo hoàn toàn bằng thép không gỉ, với mỗi bộ phận được làm từ vật liệu được lựa chọn nghiêm ngặt. Những vật liệu này cân bằng khả năng chống ăn mòn, chống mài mòn và hiệu suất bịt kín, khiến chúng phù hợp với các điều kiện vận hành phức tạp có chứa tạp chất và ăn mòn mạnh, đảm bảo van hoạt động ổn định lâu dài. Nguyên liệu cụ thể như sau:

Tiêu chuẩn thiết kế & sản xuất

Van cổng dao điện loại wafer bằng thép không gỉ được thiết kế, sản xuất và thử nghiệm theo các tiêu chuẩn nghiêm ngặt của quốc gia và ngành. Mọi quy trình đều đáp ứng các thông số kỹ thuật, đảm bảo chất lượng sản phẩm, hiệu suất ổn định và phù hợp với điều kiện làm việc phức tạp trong các ngành công nghiệp khác nhau. Tiêu chuẩn cụ thể như sau:

● Thiết kế chung: JB/T 8528, CJ/T 282

● Kích thước tấm bán dẫn: GB/T 12221

● Thiết bị truyền động điện: GB/T 28270

● Xếp hạng nhiệt độ-áp suất: GB/T 12224

● Kiểm tra & Kiểm tra: GB/T 13927, JB/T 9092

● Chất liệu: ASTM A182

Phiên dịch mẫu (PZ973H)

● P: Xả bùn/cấu trúc dạng dao

● Z: Van cổng

● 9: Dẫn động bằng điện

● 7: Kết nối wafer

● 3: Vít & ách bên ngoài (OS&Y)

● H: Lớp phủ hợp kim cứng trên bề mặt bịt kín

Định nghĩa sản phẩm

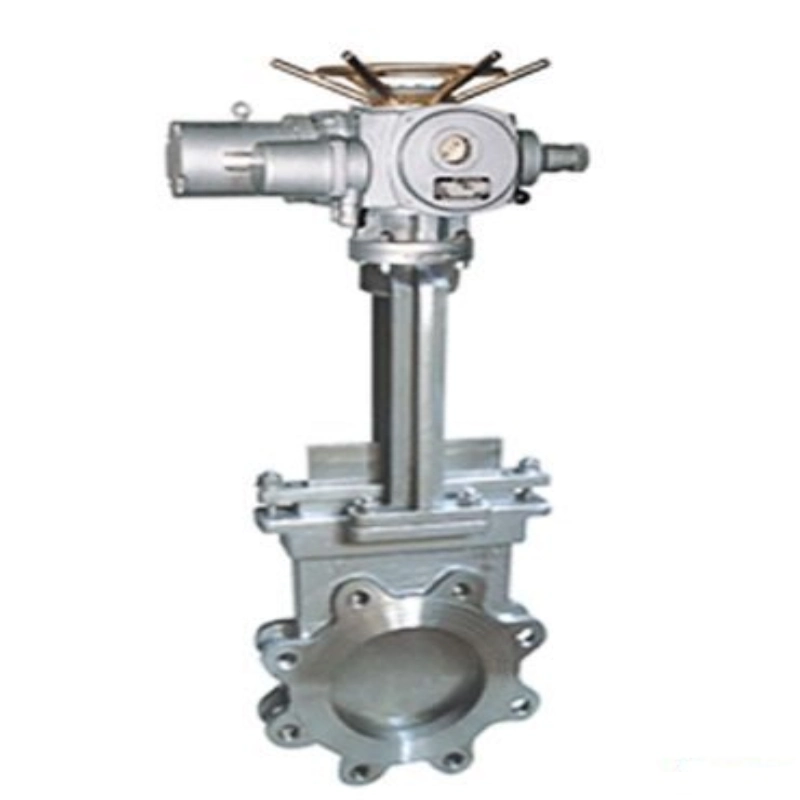

Van cổng dao điện loại wafer bằng thép không gỉ (PZ973H) là van ngắt kiểu wafer được trang bị bộ truyền động điện. Nó có cổng dao sắc giúp cắt xuyên qua chất rắn, sợi và các hạt trong khi đóng, ngăn ngừa tắc nghẽn đường ống một cách hiệu quả.

Với cấu trúc nhỏ gọn, đường dẫn dòng chảy đầy đủ và kết cấu hoàn toàn bằng thép không gỉ, nó mang lại khả năng chống ăn mòn tuyệt vời và được thiết kế đặc biệt cho môi trường có độ nhớt cao, chứa nhiều hạt và ăn mòn.

Nó được sử dụng rộng rãi trong xử lý nước thải, khai thác mỏ, bột giấy và giấy, hệ thống bùn hóa học, v.v. Điều khiển tự động từ xa cải thiện hiệu quả tự động hóa, giảm chi phí nhân công và đảm bảo vận hành đường ống ổn định.
