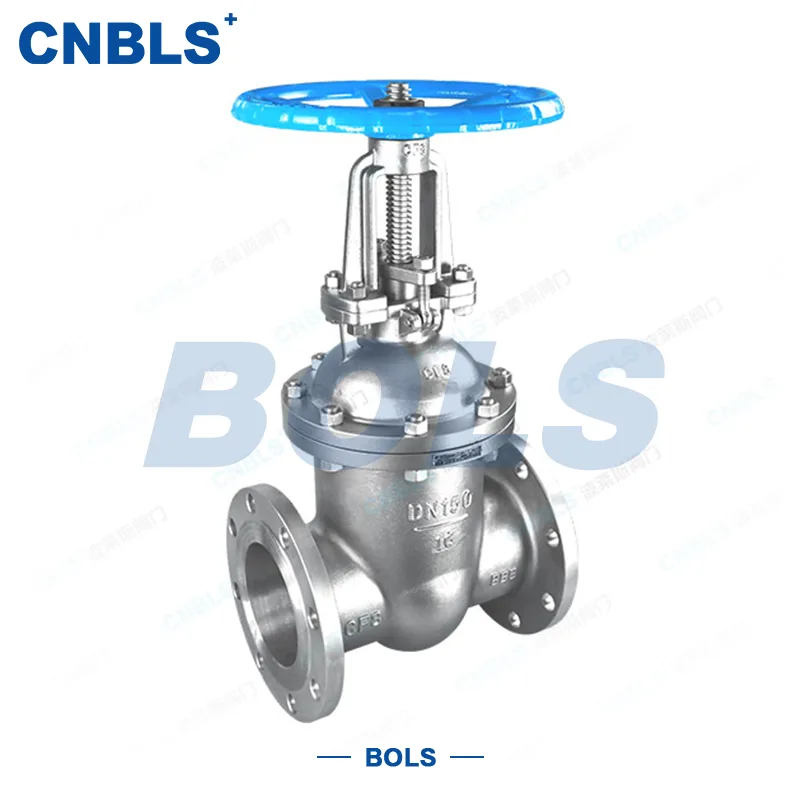

Van cổng mặt bích

Thử nghiệm với các môi trường như nước, dầu và hơi nước xác nhận khả năng chống dòng chảy cực thấp và hiệu suất bịt kín không rò rỉ với các cổng cứng; Van cổng mặt bích hỗ trợ nhiều phương pháp truyền động khác nhau, bao gồm truyền động bằng tay, bánh răng sâu, khí nén và truyền động điện. Là nhà cung cấp van chuyên nghiệp, Bolaisi tuân thủ nghiêm ngặt các tiêu chuẩn kiểm soát chất lượng trong suốt quá trình đúc, gia công và kiểm tra áp suất, đáp ứng các yêu cầu ngắt hoàn toàn các đường ống có đường kính lớn trong các lĩnh vực như cấp nước đô thị, sưởi ấm khu vực, hóa dầu, sản xuất điện, luyện kim và phân phối khí đốt.

Giới thiệu chi tiết

Bolaisi chuyên về R&D và sản xuất van ngắt chất lỏng công nghiệp, với cơ sở sản xuất van bằng thép không gỉ đặt tại Ôn Châu, Chiết Giang. Là nhà cung cấp đáng tin cậy cho hệ thống đường ống chất lỏng, công ty đã thiết lập một hệ thống kiểm soát chất lượng khép kín, toàn diện. Điều này bao gồm mọi thứ từ phát hiện khuyết tật trên vật liệu thép thô, đúc thân van và xử lý nhiệt, mài cổng chính xác và lắp ráp đóng gói đến thử nghiệm hai giai đoạn (thủy tĩnh và khí nén) của thành phẩm. Trước khi xuất xưởng, mỗi van cổng đều trải qua thử nghiệm mô phỏng về hiệu suất ở nhiệt độ cao/thấp và độ bền áp suất. Với chuyên môn sâu nhiều năm trong lĩnh vực sản xuất van cổng, thương hiệu này tập trung vào các sản phẩm có đặc tính chống dòng chảy thấp, không rò rỉ và tuổi thọ dài; tất cả dữ liệu liên quan đến xếp hạng áp suất, khả năng bịt kín và hiệu suất ở nhiệt độ cao đều được lấy từ thử nghiệm đường ống trong thế giới thực, lâu dài, đảm bảo các thông số kỹ thuật trung thực và chính xác. Bản vẽ sản phẩm

Thông số sản phẩm

1. Thương hiệu/Mẫu mã: Bolaisi Z41H/W-10P/16P/25P/40P/64P

2. Chất liệu thân: Thép đúc WCB / thép không gỉ 304 hoặc 316 (chịu nhiệt độ cao và chống ăn mòn)

3. Đường kính danh nghĩa: DN15–DN1200

4. Loại niêm phong: Con dấu mềm PTFE hoặc con dấu cứng kim loại với kim loại

5. Định mức áp suất: PN10/PN16/PN25/PN40/PN64

6. Hướng dòng chảy: Dòng chảy hai chiều; cổng nêm cung cấp niêm phong hai chiều

7. Kiểu kết nối: Mặt bích tiêu chuẩn GB hoặc mặt bích tiêu chuẩn ANSI

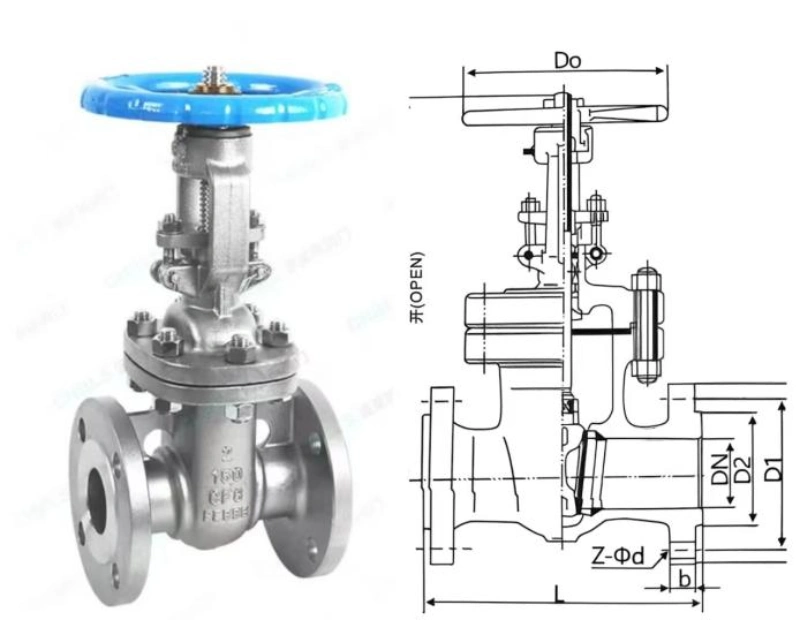

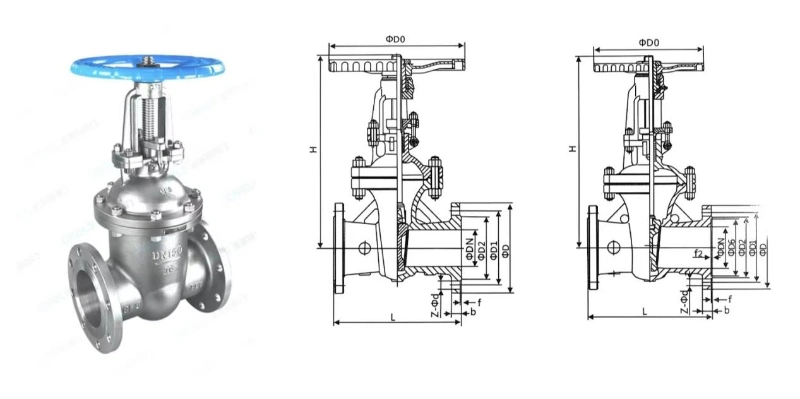

8. Cấu trúc van: Van cổng thẳng 2 đĩa dạng nêm

9. Phương tiện áp dụng: Nước sạch, dầu, khí tự nhiên, hơi nước ở nhiệt độ cao, chất lỏng ăn mòn nhẹ

10. Nhiệt độ hoạt động: Phốt mềm≤150°C; con dấu cứng kim loại≤425°C

11. Phương pháp thực hiện: Vận hành thủ công tiêu chuẩn; tùy chọn thiết bị truyền động sâu, khí nén hoặc điện có sẵn

12. Nguyên tắc đóng/mở: Thân nâng cổng để mở hoàn toàn; hạ thấp cổng để tắt hoàn toàn đường ống; không mất điều tiết

Kịch bản ứng dụng

Lĩnh vực công nghiệp: Dầu khí, chế biến hóa chất, sản xuất điện, luyện kim và truyền tải khí đốt tự nhiên; được sử dụng để kiểm soát dòng chảy (bật/tắt) của hơi nước, dầu, axit/kiềm, khí nhiên liệu, v.v.

Đô thị & Dân dụng: Hệ thống cấp nước, xử lý nước thải và HVAC đô thị; được sử dụng để tắt dòng nước hoặc hơi nước.

Điều kiện vận hành đặc biệt: Đường ống nhiệt độ cao/áp suất cao, môi trường chứa hạt, môi trường có tính ăn mòn cao, đường ống truyền dẫn đường dài, v.v.

Hướng dẫn lựa chọn Đường kính danh nghĩa

Kích thước tiêu chuẩn: DN15–DN600; kích thước tùy chỉnh có sẵn cho DN700–DN1200.

Áp suất danh nghĩa

Phổ biến nhất: PN10, PN16, PN25, PN40; Ứng dụng áp suất cao: PN64. Không sử dụng van áp suất thấp cho các ứng dụng áp suất cao.

Tiêu chuẩn mặt bích

Dự án chung về hơi nước, xử lý nước, tiêu chuẩn→ RF (Mặt nâng lên)

Áp suất cao, chống nổ gioăng→ FM (Mặt nữ/nam)

Phương tiện hóa học độc hại hoặc nguy hiểm→ TG (Lưỡi và mặt rãnh)

Nhiệt độ/áp suất cao, hơi quá nhiệt, dầu truyền nhiệt→ RJ (Mặt nhẫn)

Vật liệu thân van

WCB (Mã C), ví dụ: Z41H-25C

Phạm vi nhiệt độ: -29°C đến 425°C

Phương tiện: Hơi bão hòa, dầu truyền nhiệt, nước tuần hoàn, dầu diesel, dầu bôi trơn, dầu không ăn mòn

Thép không gỉ CF8 304 (Mã P), ví dụ: Z41W-16P

Nhiệt độ: -20°C đến 425°C

Môi trường: Nước thải có tính axit yếu, môi trường cấp thực phẩm, nước máy, chất lỏng hóa học ăn mòn nhẹ

Thép không gỉ CF3M 316L (Mã RL), ví dụ: Z41W-16RL

Nhiệt độ: -20°C đến 425°C

Môi trường: Môi trường chứa clorua, nước biển, nguyên liệu hóa học axit/kiềm yếu; khả năng chống ăn mòn vượt trội so với 304

Loại niêm phong

Z41H (Phớt cứng kim loại với kim loại Cr13)

Bề mặt niêm phong: Lớp phủ thép không gỉ Cr13; chịu nhiệt độ≤425°C

Thích hợp cho: Hơi nước, dầu và vật liệu sạch không chứa các hạt lớn

Tỷ lệ chi phí-hiệu suất tốt nhất; lựa chọn ưu tiên cho các dự án kỹ thuật nhiệt tiêu chuẩn. Z41Y (Hợp kim cứng mặt vệ tinh)

Khả năng chống mài mòn vượt trội, chịu nhiệt độ cao và chống xói mòn; chịu được nhiệt độ lên tới 550°C.

Các ứng dụng được đề xuất: Hơi nước quá nhiệt, dầu truyền nhiệt, môi trường chứa bụi hoặc hạt carbon và đường ống cần đóng/mở thường xuyên.

Z41Y là lựa chọn ưu tiên cho vật liệu dạng bột và dạng hạt vì bề mặt bịt kín có khả năng chống mài mòn cao.

Z41W (Bề mặt niêm phong tích hợp được gia công trực tiếp từ thân van)

Bản thân vật liệu thân van đóng vai trò là bề mặt bịt kín (thường được sử dụng cho van thép không gỉ 304/316).

Chỉ thích hợp cho môi trường sạch, ăn mòn không có hạt cứng; không nên dùng cho vật liệu chứa bùn hoặc bụi vì chúng có thể dễ dàng làm xước bề mặt bịt kín.

Phương pháp kích hoạt

DN40–DN200: Tay quay bằng tay (cấu hình tiêu chuẩn).

DN250 và lớn hơn: Nên sử dụng bộ truyền động bánh răng côn để giảm mô-men xoắn vận hành và giúp việc đóng/mở dễ dàng hơn.

Đối với điều khiển tự động từ xa: Có thể lắp đặt bộ truyền động điện hoặc khí nén.

Dịch vụ trước bán hàng | Tư vấn chuyên nghiệp & lựa chọn không rủi ro

Dịch vụ lựa chọn chuyên nghiệp miễn phí: Chúng tôi kết hợp chính xác các mẫu van dựa trên phương tiện đường ống, nhiệt độ, áp suất, điều kiện vận hành, tiêu chuẩn mặt bích và kịch bản ứng dụng của khách hàng, loại bỏ rủi ro dự án do lựa chọn mô hình, vật liệu hoặc cấu trúc phốt không chính xác.

Báo giá chính xác và lập kế hoạch giải pháp: Chúng tôi tính toán chi phí trực tiếp theo thông số, số lượng và yêu cầu tùy chỉnh của khách hàng, cung cấp báo giá chi tiết và giải pháp tối ưu—đưa ra mức giá minh bạch, hợp lý mà không tăng giá tùy tiện hoặc cắt giảm nguyên vật liệu.

Cung cấp dữ liệu kỹ thuật và tài liệu chứng nhận: Chúng tôi cung cấp quyền truy cập miễn phí trước khi bán vào bản vẽ sản phẩm, thông số kỹ thuật kích thước, chi tiết vật liệu, xếp hạng áp suất/nhiệt độ, trình độ nhà máy và năng lực của xưởng, tạo điều kiện thuận lợi cho việc bắt đầu dự án, đệ trình phê duyệt và đăng ký đấu thầu.

Kiểm tra mẫu miễn phí, tham quan nhà máy và kiểm tra video: Chúng tôi hỗ trợ đánh giá mẫu, tham quan bằng video trực tuyến về dây chuyền sản xuất và cảnh quay xưởng theo thời gian thực, cho phép khách hàng kiểm tra toàn bộ quy trình sản xuất, kiểm tra áp suất và kiểm soát chất lượng tại chỗ.

Dịch vụ bán hàng | Theo dõi từ đầu đến cuối, kiểm soát lịch trình và chất lượng nghiêm ngặt

Xác minh chi tiết đơn hàng: Kiểm tra kỹ mẫu mã, vật liệu, mức áp suất, tiêu chuẩn, loại kết nối, yêu cầu đóng gói và ngày giao hàng để loại bỏ lỗi, thiếu sót hoặc sai lệch thông số.

Theo dõi và cập nhật sản xuất: Cập nhật ảnh và video theo thời gian thực trong suốt quá trình—bao gồm lập kế hoạch, gia công, lắp ráp van, điều chỉnh con dấu và kiểm tra áp suất cuối cùng—luôn thông báo cho khách hàng về tiến độ sản xuất.

Kiểm soát chất lượng toàn diện & kiểm tra áp suất riêng lẻ: Mỗi van đều trải qua thử nghiệm thủy tĩnh vỏ 1,5 lần và kiểm tra độ kín khí áp suất thấp trước khi rời khỏi nhà máy; chỉ có các thiết bị hoàn hảo, không rò rỉ mới được lưu kho, đảm bảo tuân thủ nghiêm ngặt các tiêu chuẩn nghiệm thu.

Bao bì Xuất khẩu Tiêu chuẩn hóa: Sử dụng các biện pháp xử lý chống gỉ, đóng gói chống va đập và pallet gỗ nguyên khối hoặc thùng gỗ xuất khẩu để ngăn ngừa rỉ sét, hư hỏng hoặc biến dạng trong quá trình vận chuyển đường biển và hậu cần.

Gói tài liệu hoàn chỉnh: Cung cấp đồng thời hợp đồng, hóa đơn, phiếu đóng gói, báo cáo kiểm tra chất lượng, báo cáo kiểm tra áp suất, chứng chỉ vật liệu và chứng từ thông quan. Tất cả dữ liệu được xác minh chéo để đảm bảo tính nhất quán, tạo điều kiện thuận lợi cho việc đối chiếu khách hàng, kế toán, thông quan, giảm thuế và chấp nhận dự án.

Giao hàng đúng thời gian: Lịch trình sản xuất được thiết lập đảm bảo giao hàng ổn định cho cả đơn đặt hàng số lượng lớn và đơn đặt hàng tùy chỉnh; lịch trình được duy trì nghiêm ngặt mà không có sự chậm trễ tùy tiện.

Dịch vụ hậu mãi | Phản hồi nhanh, bảo hành miễn phí

Phạm vi bảo hành dài hạn: Van chính hãng do nhà máy sản xuất sẽ được bảo hành chính thức; sửa chữa, thay thế và hỗ trợ kỹ thuật miễn phí được cung cấp trong thời gian bảo hành đối với các sự cố không phải do lỗi của con người hoặc do vận hành sai mục đích.

Phản hồi nhanh 24 giờ:Tư vấn, phản hồi và giải quyết ngay lập tức cho các truy vấn cài đặt, trục trặc vận hành hoặc các vấn đề tương thích ứng dụng—không có sự chậm trễ hoặc vượt qua.

Hướng dẫn lắp đặt & Hỗ trợ kỹ thuật: Tư vấn miễn phí về phương pháp lắp đặt, biện pháp phòng ngừa sử dụng và quy trình bảo trì để đảm bảo vận hành chính xác (ví dụ: nghiêm cấm tiết lưu đối với van cổng, giải thích về sự phù hợp ở nhiệt độ cao đối với van kín cứng, v.v.).

Xử lý đúng đắn các vấn đề sau bán hàng: Xác minh, thay thế hoặc khắc phục ngay lập tức trong trường hợp hư hỏng vận chuyển, lỗi sản phẩm hoặc vấn đề tương thích, đảm bảo việc tiếp nhận suôn sẻ các dự án của khách hàng và đơn hàng xuất khẩu. Hỗ trợ hậu mãi toàn diện cho thương mại xuất khẩu: Chúng tôi hỗ trợ khách hàng nước ngoài giải đáp các thắc mắc về thủ tục hải quan, nộp chứng từ và điều phối cảng đích để đảm bảo thực hiện suôn sẻ các đơn đặt hàng quốc tế.

Tại sao chọn Van cổng tiêu chuẩn Bolaisi GB?

Bạn đang tìm kiếm một van cổng ngắt tiêu chuẩn GB có lỗ khoan lớn, khả năng chống dòng chảy thấp, khả năng chịu nhiệt độ cao và khả năng tương thích tự động hóa? Chọn van cổng dòng Bolaisi Z41. Được chế tạo bằng quy trình đúc thép không gỉ hoàn thiện và được xác nhận thông qua thử nghiệm đường ống rộng rãi trong các điều kiện vận hành khác nhau, các van này trải qua quá trình kiểm soát chất lượng nghiêm ngặt ở mọi giai đoạn. Là nhà cung cấp van công nghiệp chuyên nghiệp, chúng tôi cung cấp giải pháp toàn diện với đầy đủ các thông số kỹ thuật và xếp hạng áp suất—bao gồm các kích cỡ ống từ DN15 đến DN1200—giúp việc tắt đường ống chính trở nên an toàn hơn và không cần phải lo lắng về việc bảo trì. Bằng cách chọn van cổng tiêu chuẩn Bolaisi GB, bạn có được bốn ưu điểm cốt lõi: khả năng chống dòng chảy cực thấp, rò rỉ bằng không hai chiều, chịu nhiệt độ cao và tích hợp tự động hóa dễ dàng.

Câu hỏi thường gặp (Câu hỏi thường gặp)

Câu hỏi 1: Van cổng có thể được sử dụng để điều chỉnh dòng chảy hoặc hoạt động ở vị trí mở một phần trong thời gian dài không?

Trả lời: Van cổng được thiết kế để đóng/mở hoàn toàn; không nên sử dụng chúng để điều tiết (mở một phần). Việc mở một phần trong thời gian dài khiến bề mặt bịt kín của cổng bị ăn mòn bởi chất lỏng ở tốc độ cao, dẫn đến bị mòn phớt nhanh và rò rỉ bên trong. Để điều chỉnh dòng chảy, nên sử dụng van cầu hoặc van điều khiển.

Câu 2: Nên chọn loại phốt nào cho nhiệt độ cao (400°C) đường ống hơi nước?

A: Đối với nhiệt độ hơi nước vượt quá 150°C, phải sử dụng van cổng kín bằng kim loại với kim loại. Đối với nước, khí đốt hoặc dầu ở nhiệt độ môi trường xung quanh, phớt mềm PTFE phù hợp và tiết kiệm chi phí hơn.

Câu 3: Thân van bằng thép đúc WCB có thể sử dụng cho nước biển hoặc môi trường có hàm lượng ion clorua cao không?

Trả lời: Thép carbon WCB chỉ phù hợp với nước sạch, hơi nước và dầu. Đối với môi trường ăn mòn có nồng độ ion clorua cao—chẳng hạn như nước biển hoặc quá trình ngâm chua—yêu cầu thân van bằng thép không gỉ (304 hoặc 316).

Câu 4: Nếu thân van bị rò rỉ nhẹ thì có phải tháo van ra khỏi đường ống để sửa chữa không?

Trả lời: Không cần phải tháo thân van. Việc sửa chữa có thể được hoàn thành đơn giản bằng cách nới lỏng miếng đệm phía trên và thay thế lớp đệm mềm bên trong; quá trình này đơn giản và giảm thiểu thời gian ngừng hoạt động.

Câu hỏi 5: Bộ truyền động điện có thể được trang bị thêm cho van cổng thủ công không?

Đ: Vâng. Do thân van có thân mở rộng được tiêu chuẩn hóa nên có thể đạt được việc nâng cấp tự động hóa bằng cách kết hợp van với bộ truyền động điện hoặc khí nén có mô-men xoắn thích hợp—không cần phải tự thay thân van.

Câu hỏi 6: Mặt bích PN16 và PN25 có thể kết hợp với nhau được không?

A: Trộn chúng không được khuyến khích. Các mặt bích có mức áp suất khác nhau sẽ khác nhau về độ dày, thông số kỹ thuật của bu lông và tiêu chuẩn chịu áp lực; trộn chúng gây ra những rủi ro về an toàn như rò rỉ áp suất cao hoặc biến dạng mặt bích. Lựa chọn phải phù hợp với áp lực thiết kế của đường ống.

Q7: Làm thế nào để giải quyết khó khăn khi vận hành van cổng cỡ lớn (DN600 trở lên)?

Trả lời: Van cổng có lỗ khoan lớn đạt tiêu chuẩn với cơ cấu bánh răng sâu để giảm mô-men xoắn cần thiết khi vận hành bằng tay; đối với các dự án tự động hóa, các bộ truyền động bằng điện hoặc khí nén được trang bị để cho phép đóng mở từ xa, chỉ bằng một chạm.

Q8: Van cổng nên được bảo trì thường xuyên như thế nào? Các bộ phận bị mòn có cần thay thế định kỳ không?
