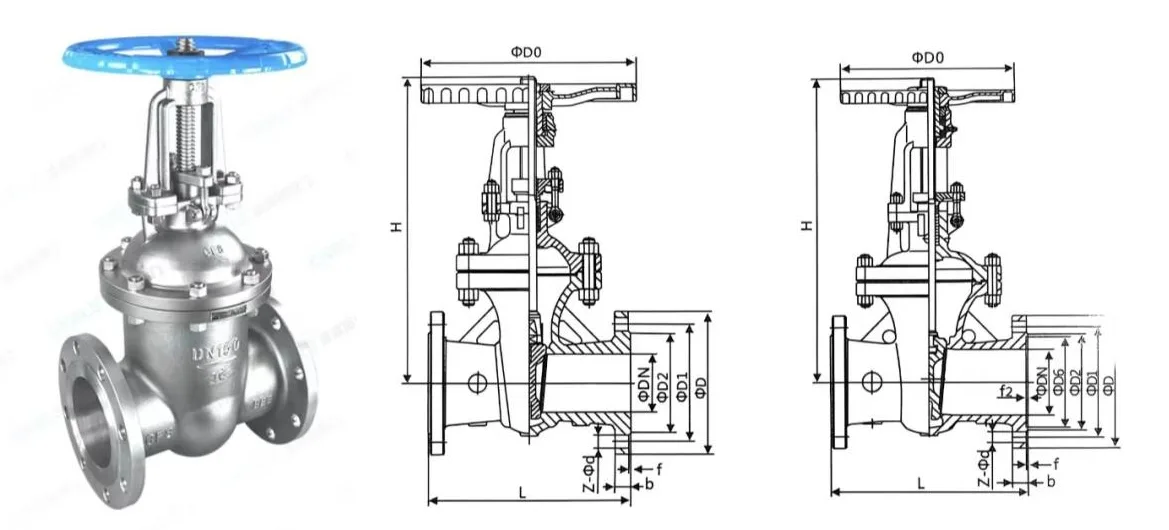

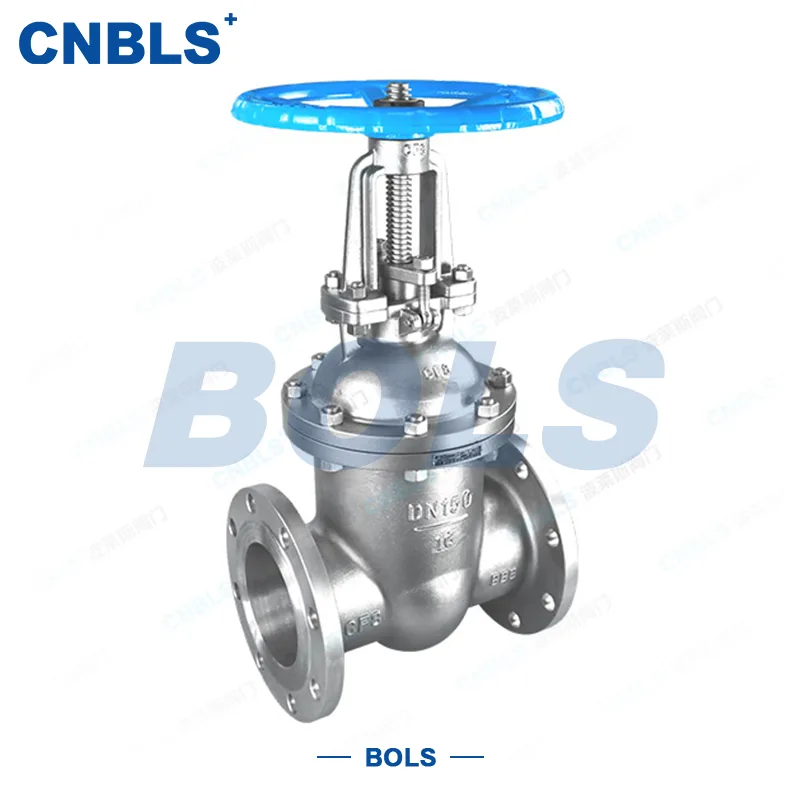

Van cổng mặt bích GB

Van cổng mặt bích GB là van ngắt công nghiệp cốt lõi với kết nối mặt bích tiêu chuẩn quốc gia, sử dụng bộ phận đóng kiểu cổng để thực hiện việc mở và đóng hoàn toàn phương tiện đường ống. Là van điều khiển bật tắt chủ đạo trong các hệ thống truyền chất lỏng công nghiệp, nó được thiết kế nghiêm ngặt cho hoạt động đóng/mở hoàn toàn toàn bộ lỗ khoan và không phù hợp với các điều kiện điều tiết dòng chảy hoặc tiết lưu.

Nó có kênh dòng chảy thẳng với khả năng cản chất lỏng cực thấp, hoạt động ổn định trong điều kiện làm việc ở áp suất trung bình và cao, nhiệt độ trung bình và cao, đồng thời có các ưu điểm cốt lõi là cấu trúc đơn giản, lắp đặt và bảo trì thuận tiện cũng như hiệu suất tuần hoàn và bịt kín hai chiều đáng tin cậy. Van bao gồm các bộ phận cốt lõi bao gồm thân van, nắp van, cổng, thân van, đai ốc thân van, hộp nhồi, bao bì, tuyến, ách và tay quay/thiết bị truyền động. Với khả năng thích ứng tuyệt vời với các điều kiện làm việc phức tạp và các phương tiện khác nhau, Van cổng mặt bích GB được sử dụng rộng rãi trong dầu khí, hóa chất, năng lượng điện, kỹ thuật đô thị và các lĩnh vực công nghiệp quan trọng khác.

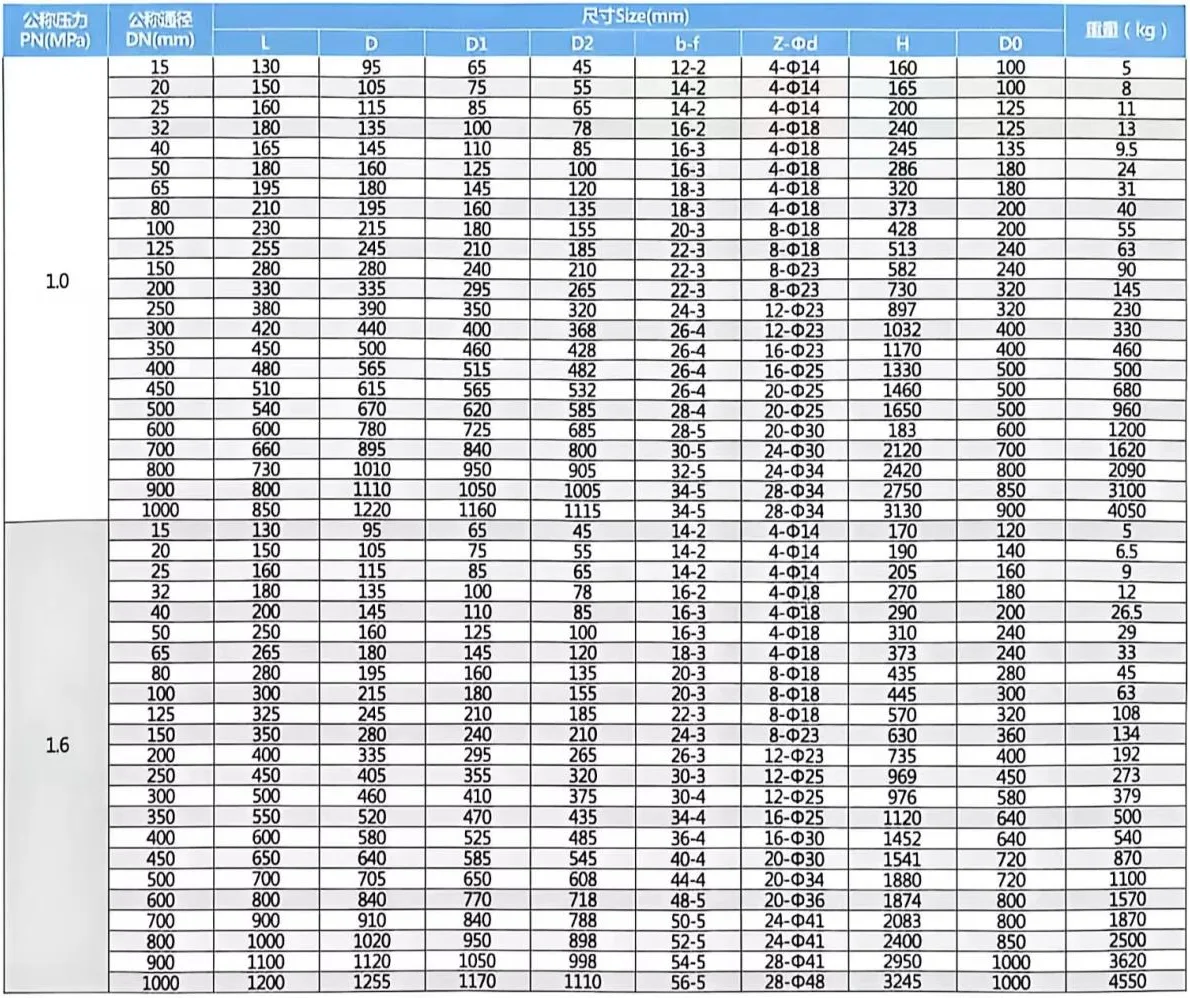

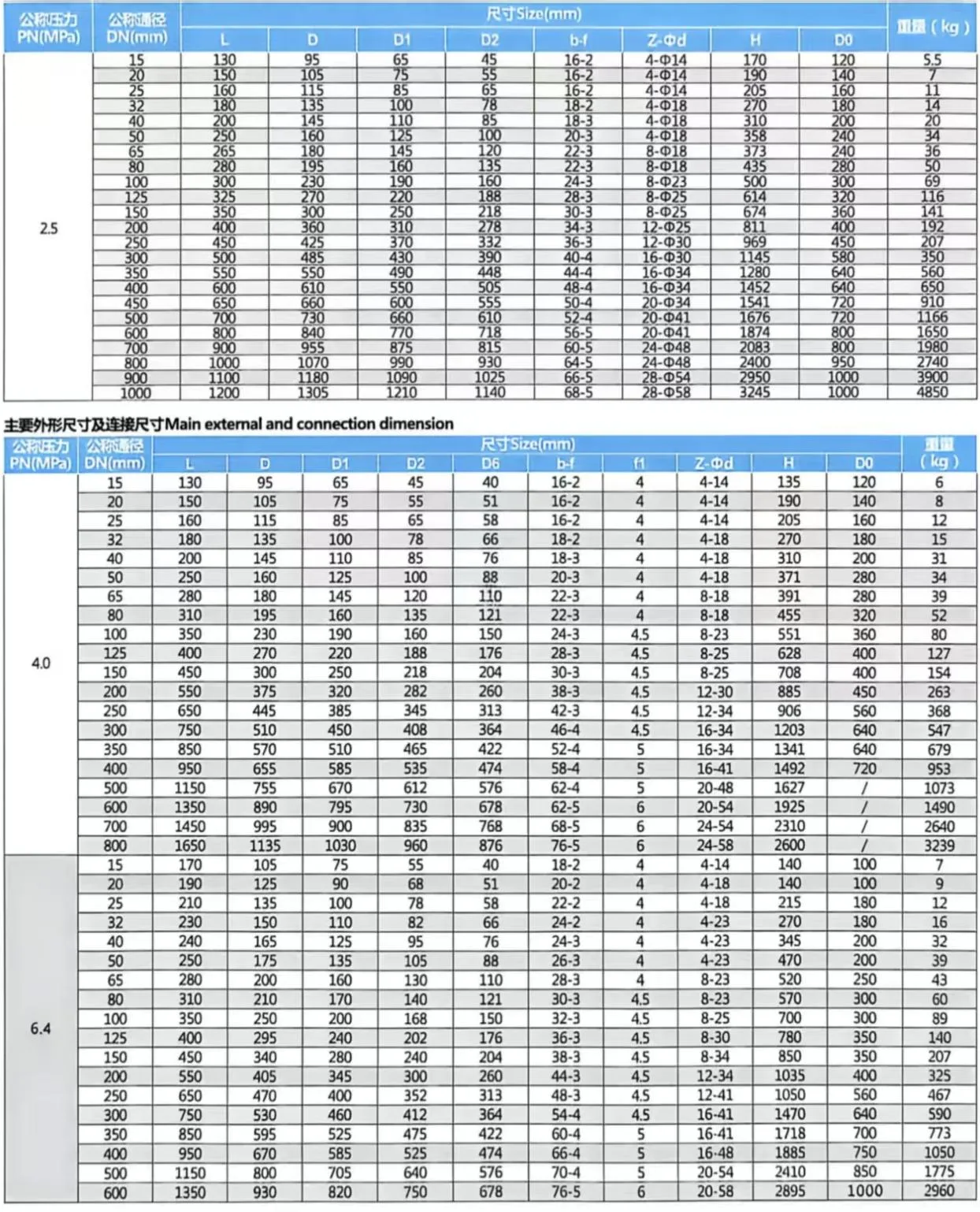

Thông số sản phẩm

Nguyên tắc làm việc

Nguyên lý làm việc của Van cổng mặt bích GB dựa vào chuyển động nâng thẳng đứng của cổng được điều khiển bởi thân van để thực hiện việc đóng mở đường ống, với logic vận hành chi tiết như sau:

Quá trình mở

Việc quay tay quay sẽ khiến đai ốc thân van quay, chuyển động quay thành chuyển động nâng tuyến tính, làm cho thân van dẫn động cổng nâng lên theo phương thẳng đứng. Khi cổng được nâng lên hoàn toàn đến vị trí tách biệt hoàn toàn với bề mặt bịt kín của đế van, kênh dòng chảy hoàn toàn không bị cản trở và van ở trạng thái mở hoàn toàn, thực hiện lưu thông môi trường không bị cản trở với tổn thất áp suất tối thiểu.

Quá trình kết thúc

Xoay tay quay theo hướng ngược lại sẽ dẫn động thân van hạ cửa theo phương thẳng đứng. Khi cổng rơi xuống vị trí vừa khít với bề mặt bịt kín của đế van, kênh dòng trung bình bị chặn hoàn toàn. Áp suất trung bình của đường ống có thể hỗ trợ ấn chặt cổng vào đế van, tạo thành một vòng đệm cứng đáng tin cậy để ngăn chặn rò rỉ môi trường một cách hiệu quả và van ở trạng thái đóng hoàn toàn.

Tiêu chuẩn ứng dụng

Kịch bản ứng dụng chính

● Lĩnh vực công nghiệp: Dầu khí, kỹ thuật hóa học, năng lượng điện, luyện kim, truyền khí tự nhiên, để kiểm soát bật tắt hơi nước, các sản phẩm dầu, môi trường axit và kiềm, khí đốt và các chất lỏng công nghiệp khác.

● Khu vực đô thị & dân dụng: Hệ thống cấp nước, xử lý nước thải, sưởi ấm, thông gió và điều hòa không khí (HVAC) đô thị giúp cắt dòng nước hoặc hơi nước một cách đáng tin cậy.

● Điều kiện làm việc đặc biệt: Đường ống nhiệt độ cao và áp suất cao, đường ống có môi trường chứa hạt, môi trường ăn mòn mạnh, đường ống truyền dẫn đường dài, v.v.
