Van cổng mặt bích bằng thép không gỉ

Bolaisi là nhà sản xuất và cung cấp chuyên nghiệp, cam kết sản xuất các loại van chất lượng cao theo tiêu chuẩn Mỹ với sự kiểm soát chất lượng nghiêm ngặt và quy trình sản xuất tiên tiến. Sản phẩm chính của chúng tôi là Van cổng mặt bích bằng thép không gỉ, có kết nối mặt bích đáng tin cậy, vòng đệm cứng bằng kim loại và khả năng chống ăn mòn tuyệt vời. Chúng tôi cung cấp các thông số kỹ thuật tùy chỉnh và dịch vụ bán buôn để đáp ứng nhu cầu bật tắt của các đường ống công nghiệp khác nhau.

Thông số kỹ thuật cốt lõi

Tổng quan về sản phẩm

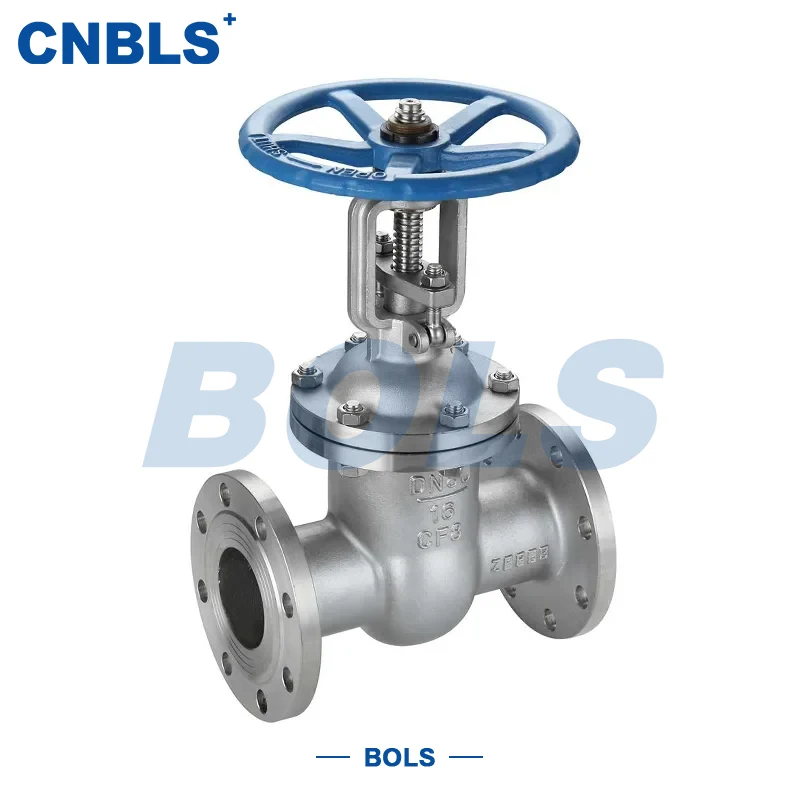

Van cổng mặt bích inox Z41H là loại van bịt kín cưỡng bức được làm hoàn toàn bằng thép không gỉ, với mặt bích là kết nối chính. Bộ phận đóng của nó là một đĩa cổng có hướng chuyển động vuông góc với hướng dòng chảy. Van được mở và đóng bằng cách nâng đĩa cổng, thực hiện chính xác chức năng cắt hoặc kết nối môi trường.

Van cổng mặt bích bằng thép không gỉ phù hợp với nhiều điều kiện làm việc khác nhau và được sử dụng rộng rãi trong các hệ thống đường ống dẫn nước, hơi nước, dầu, môi trường ăn mòn và khí nói chung trong hóa chất, dầu khí, xử lý nước, luyện kim và các ngành công nghiệp khác. Với hiệu suất ổn định và khả năng ứng dụng rộng rãi, chúng đã trở thành thiết bị điều khiển cơ bản không thể thiếu trong hệ thống đường ống của nhiều ngành công nghiệp khác nhau.

Van có cấu trúc hợp lý và độ kín đáng tin cậy, có thể chịu được sự xói mòn và ăn mòn lâu dài của các phương tiện khác nhau và đáp ứng các yêu cầu nghiêm ngặt trong sản xuất công nghiệp.

Thuộc tính cốt lõi

● Loại kết cấu: Vít & ách bên ngoài, Đĩa nêm cứng. Cấu trúc ổn định, đóng mở trơn tru, dễ quan sát trạng thái hoạt động và thuận tiện cho việc bảo trì.

● Loại kết nối: Kết nối mặt bích với thiết kế mặt nâng RF, phù hợp với GB/T 9113 và HG/T 20592. Kết nối chắc chắn và hiệu suất bịt kín tuyệt vời giúp ngăn chặn rò rỉ môi trường một cách hiệu quả.

● Loại niêm phong: Phốt cứng bằng kim loại với lớp phủ hợp kim cứng trên bề mặt bịt kín, chống mài mòn và chống xói mòn, niêm phong ổn định, không rò rỉ trong thử nghiệm thủy tĩnh, phù hợp với điều kiện áp suất cao và chứa tạp chất.

● Áp suất danh nghĩa: Bao gồm PN10/PN16/PN25/PN40/PN63/PN100, lựa chọn linh hoạt cho đường ống áp suất thấp đến cao.

● Cấp vật liệu: Thân bằng thép không gỉ, 304/06Cr19Ni10, 316/06Cr17Ni12Mo2 tùy chọn, khả năng chống ăn mòn tuyệt vời cho các loại vật liệu khác nhau.

● Chế độ vận hành: Bằng tay (tay quay), điện, khí nén. Lựa chọn linh hoạt cho các cấp độ tự động hóa khác nhau.

Phiên dịch mẫu

Từng chữ, số trong model Z41H đều có định nghĩa rõ ràng để người mua nhanh chóng nhận biết thông số kỹ thuật:

● Z: Van cổng, xác định loại van chính cho dịch vụ bật/tắt.

● 4: Kết nối mặt bích, phù hợp với tiêu chuẩn lắp đặt mặt bích công nghiệp.

● 1: Vít & Yoke bên ngoài, Đĩa nêm đơn, vận hành trơn tru và dễ bảo trì.

● H: Mặt ghế được phủ hợp kim cứng, thể hiện khả năng bịt kín đáng tin cậy, chống mài mòn và chống xói mòn.

Vật liệu thành phần

Tất cả các thành phần chính của Van cổng mặt bích bằng thép không gỉ đều được lựa chọn nghiêm ngặt về khả năng chống ăn mòn, chống mài mòn và độ bền kết cấu:

● Thân van/Nắp ca-pô: Thép không gỉ 304 (06Cr19Ni10) hoặc 316 (06Cr17Ni12Mo2), độ bền cao và khả năng chống ăn mòn mạnh.

● Thân van: Thép không gỉ 304/316, được tôi và tôi luyện để cải thiện độ bền và khả năng chống mài mòn.

● Đĩa: Đế bằng thép không gỉ phủ hợp kim cứng, bền và chống mài mòn.

● Đế van: Lớp phủ hợp kim cứng, khớp chính xác với đĩa để đảm bảo không rò rỉ ổn định.

● Tuyến đóng gói: Than chì hoặc PTFE linh hoạt, chịu nhiệt độ cao và chống ăn mòn.

● Bu lông/ Đai ốc: Bu lông bằng thép không gỉ/ hợp kim, có độ bền cao và chống gỉ sét.

Tiêu chuẩn thiết kế & sản xuất

● Thông số chung của van cổng: GB/T 12234

● Kích thước mặt đối mặt: GB/T 12221

● Kích thước mặt bích: GB/T 9113

● Định mức áp suất-nhiệt độ: GB/T 12224

● Kiểm tra và kiểm tra van: GB/T 13927

Điểm lựa chọn và lắp đặt

Điểm tuyển chọn

● Đối với các phương tiện có tính ăn mòn cao, thép không gỉ 316 được ưu tiên; 316L được khuyên dùng cho môi trường chứa clorua.

● Đối với các điều kiện nhiệt độ và áp suất cao (> 400oC, ≥ PN40), hãy xác minh định mức áp suất-nhiệt độ trên mỗi GB/T 12224.

● Chọn chế độ vận hành: thủ công cho đường ống nhỏ/tần số thấp; điện/khí nén cho các hệ thống lớn/tự động.

Điểm cài đặt

● Dành đủ không gian cho việc nâng thân để tránh bị cản trở.

● Siết chặt các bu lông mặt bích một cách đối xứng và đều đặn để tránh rò rỉ.

● Làm sạch tạp chất, xỉ hàn và dầu trong đường ống trước khi lắp đặt.

● Tiến hành kiểm tra áp suất sau khi lắp đặt để đảm bảo không có rò rỉ trước khi vận hành thử.

Tóm tắt lợi thế sản phẩm

Van cổng mặt bích bằng thép không gỉ Z41H có kết cấu hoàn toàn bằng thép không gỉ, gioăng cứng kim loại ổn định, chế độ vận hành linh hoạt và dải áp suất rộng. Chúng được ứng dụng rộng rãi trong hóa chất, dầu khí, xử lý nước và các ngành công nghiệp khác.

Các van cung cấp khả năng bịt kín đáng tin cậy, vận hành dễ dàng và tuổi thọ dài, giải quyết hiệu quả các điểm yếu như rò rỉ, mài mòn và vận hành kém. Được sản xuất theo đúng tiêu chuẩn quốc gia và công nghiệp, chúng là sự lựa chọn đáng tin cậy cho dịch vụ bật/tắt trong đường ống công nghiệp dưới nhiều điều kiện áp suất và trung bình khác nhau.
