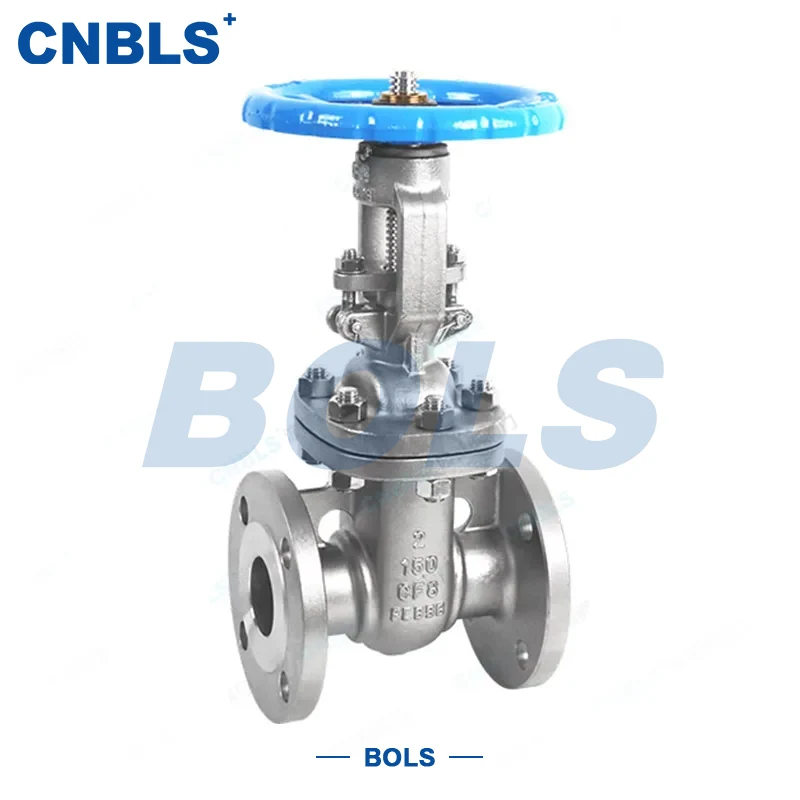

Van cổng inox tiêu chuẩn Mỹ

Sự định nghĩa

Van cổng tiêu chuẩn Mỹ bằng thép không gỉ Z41H là loại van ngắt thủ công được thiết kế tuân thủ nghiêm ngặt API 600 và các tiêu chuẩn khác của Mỹ. Nó sử dụng kết nối mặt bích, vít & ách bên ngoài, cấu trúc đĩa nêm đơn và thiết kế con dấu cứng bằng kim loại. Được điều khiển bằng một tay quay, đĩa cổng di chuyển theo chiều dọc theo hướng dòng chảy để điều khiển chính xác việc bật tắt phương tiện đường ống.

Thân van được làm bằng thép không gỉ 304 hoặc 316, hoàn toàn tương thích với xếp hạng áp suất tiêu chuẩn Mỹ và kích thước mặt bích. Với độ kín đáng tin cậy và cấu trúc ổn định, nó được sử dụng rộng rãi trong điều kiện làm việc trung bình và áp suất cao trong dầu khí, hóa chất, điện và các ngành công nghiệp khác, đặc biệt thích hợp cho hệ thống vận chuyển nước, hơi nước, dầu và môi trường ăn mòn nhẹ.

Với thiết kế tiêu chuẩn hóa và khả năng tương thích tuyệt vời, Van cổng thép không gỉ American Standard có thể được kết nối trực tiếp với đường ống tiêu chuẩn Mỹ mà không cần sửa đổi bổ sung, giúp giảm đáng kể chi phí lắp đặt và bảo trì.

Thông số kỹ thuật cốt lõi

Phiên dịch mẫu

Ý nghĩa từng chữ, số trong model Z41H rất rõ ràng để người mua nhanh chóng nhận biết thông số kỹ thuật:

● Z: Van cổng, được định nghĩa là loại van chính dùng để điều khiển đóng mở đường ống, phù hợp với điều kiện tiêu chuẩn Mỹ.

● 4: Kết nối mặt bích, theo tiêu chuẩn ASME B16.5 / ASME B16.47, kết nối chắc chắn.

● 1: Vít & Yoke bên ngoài, Đĩa nêm đơn, vận hành êm ái, dễ quan sát trạng thái và bảo trì.

● H: Mặt ghế được phủ hợp kim cứng, làm nổi bật khả năng chống mài mòn, chống xói mòn và khả năng bịt kín đáng tin cậy.

Thuộc tính cốt lõi

● Cấu trúc: Vít & Yoke bên ngoài, Đĩa nêm cứng, kết cấu ổn định, nâng êm không bị kẹt.

● Kết nối: Kết nối mặt bích tiêu chuẩn Mỹ (ASME B16.5 / ASME B16.47), có sẵn RF và RTJ.

● Con dấu: Con dấu cứng bằng kim loại có lớp phủ hợp kim cứng, không rò rỉ, đáp ứng API 600.

● Dẫn động: Bằng tay (tiêu chuẩn), điện hoặc khí nén (tùy chọn) để tự động hóa.

● Chất liệu: Inox 304/316, chống ăn mòn cực tốt.

● Áp suất: Cấp 150 / 300 / 600 / 900 cho dịch vụ áp suất trung bình và cao.

● Kích thước: NPS ½"–NPS 36" (DN15–DN900), phạm vi tiêu chuẩn DN15–DN600.

Vật liệu thành phần

● Thân van/nắp ca-pô: Thép không gỉ 304 (ASTM A351 CF8), 316 (ASTM A351 CF8M).

● Mặt kín: Thép không gỉ có lớp phủ Stellite, chịu mài mòn và chịu nhiệt độ cao.

● Thân van: Thép không gỉ 304/316, được tôi luyện và thấm nitơ để có độ bền cao.

● Đĩa: Đế bằng thép không gỉ phủ hợp kim cứng, bền và chống mài mòn.

● Tuyến đóng gói: Than chì linh hoạt + PTFE, chịu nhiệt độ cao và chống ăn mòn.

● Tay quay: Thép carbon có lớp phủ; thép không gỉ có sẵn cho dịch vụ ăn mòn.

Tiêu chuẩn thiết kế & sản xuất

● Thiết kế van cổng: API 600

● Trực tiếp: ASME B16.10

● Kích thước mặt bích: ASME B16.5, ASME B16.47

● Xếp hạng nhiệt độ-áp suất: ASME B16.34

● Kiểm tra & Thử nghiệm: API 598

Điểm lựa chọn và lắp đặt

Điểm tuyển chọn

● Chọn 316 cho môi trường ăn mòn / clorua mạnh, 304 cho ăn mòn nói chung.

● Ghép chính xác cấp áp lực; kiểm tra độ dày của tường đối với Loại 300 trở lên.

● Hướng dẫn sử dụng đường ống nhỏ/tần số thấp; điện/khí nén cho tự động hóa.

● Sử dụng kích thước tiêu chuẩn ASME để khớp trực tiếp với đường ống của Mỹ.

Điểm cài đặt

● Dành đủ không gian cho việc nâng thân và vận hành tay quay.

● Siết chặt các bu lông mặt bích một cách đối xứng và đều đặn theo thông số kỹ thuật ASME.

● Tiến hành kiểm tra vỏ và phốt trước khi lắp đặt.

● Làm sạch tạp chất, xỉ hàn và dầu trong đường ống trước khi lắp đặt.

Tóm tắt lợi thế sản phẩm

Van cổng thép không gỉ tiêu chuẩn Mỹ Z41H được sản xuất theo tiêu chuẩn API 600 và các tiêu chuẩn khác của Mỹ, được thiết kế cho các ứng dụng áp suất trung bình và cao trong dầu khí, hóa chất, năng lượng và các ngành công nghiệp khác.

Với cấu trúc con dấu cứng bằng kim loại và thép không gỉ chất lượng cao, các van mang lại khả năng bịt kín đáng tin cậy, vận hành dễ dàng và tuổi thọ dài. Chúng hoàn toàn tương thích với mức áp suất và mặt bích tiêu chuẩn của Mỹ, cho phép kết nối đường ống trực tiếp mà không cần sửa đổi.

Với thông số kỹ thuật hoàn chỉnh, cơ cấu dẫn động linh hoạt và vật liệu tùy chọn, chúng giải quyết hiệu quả các điểm yếu như khả năng tương thích kém, độ kín không đủ và thời gian sử dụng ngắn. Đây là giải pháp đáng tin cậy để điều khiển bật tắt trong các hệ thống đường ống tiêu chuẩn của Mỹ.
