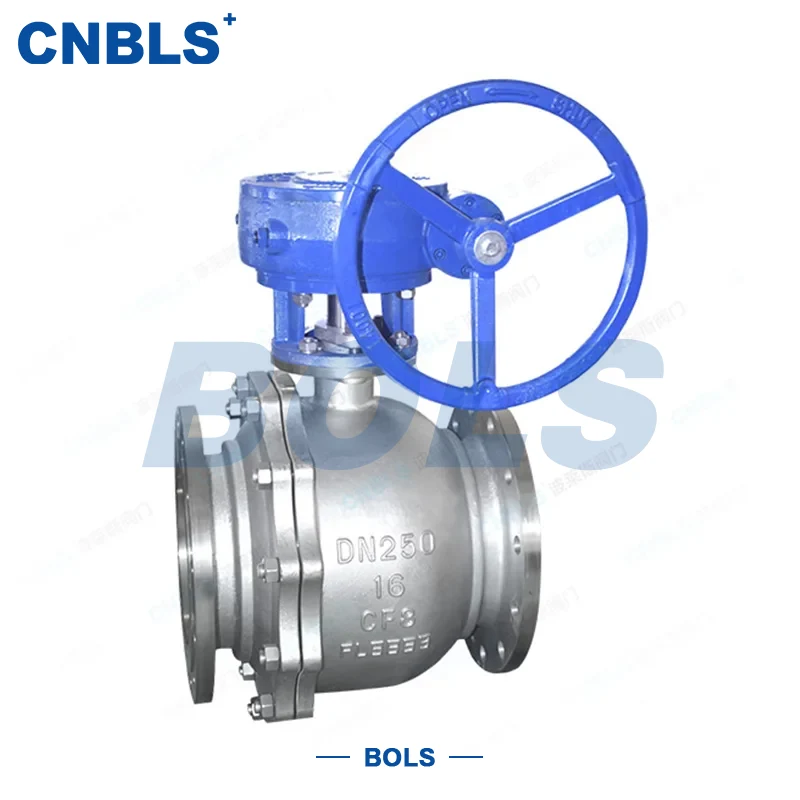

Van bi nổi mặt bích bằng thép không gỉ

Van bi nổi mặt bích bằng thép không gỉ là loại van ngắt đường ống sử dụng một quả bóng nổi làm bộ phận đóng. Dưới áp suất của môi trường, quả bóng được ép chặt vào đế van hạ lưu để đạt được độ kín đáng tin cậy. Việc mở hoặc đóng hoàn toàn được thực hiện bằng cách xoay quả bóng 90 độ, giúp thao tác dễ dàng và phản ứng nhanh.

Van này có cấu trúc đơn giản và hiệu suất bịt kín tuyệt vời. Nó phù hợp với các điều kiện làm việc khác nhau liên quan đến môi trường như nước, hơi nước, sản phẩm dầu và chất ăn mòn và được sử dụng rộng rãi trong các hệ thống đường ống công nghiệp bao gồm dầu khí, kỹ thuật hóa học, năng lượng điện, thực phẩm và dược phẩm.

Tính năng sản phẩm

Chất liệu thép không gỉ chất lượng cao

Các bộ phận chính bao gồm thân van, bi và đế van được làm bằng thép không gỉ 304/316, mang lại khả năng chống ăn mòn và mài mòn tuyệt vời để đảm bảo độ tin cậy vận hành lâu dài.

Kết nối mặt bích để cài đặt dễ dàng

Thông qua kết nối mặt bích tiêu chuẩn, nó cho phép lắp đặt và tháo gỡ thuận tiện, đồng thời tương thích với các hệ thống đường ống có đường kính và cấp áp suất khác nhau.

Chế độ hoạt động đa dạng

Hỗ trợ dẫn động bằng tay (tay lái), hộp số, điện và truyền động bằng khí nén. Chế độ hoạt động phù hợp nhất có thể được lựa chọn dựa trên yêu cầu điều khiển tự động.

Hiệu suất niêm phong tuyệt vời

Đế van được làm bằng vật liệu bịt kín mềm như PTFE, PFA hoặc ETFE, với tỷ lệ rò rỉ đạt API Loại VI để đảm bảo an toàn cho hệ thống đường ống.

Phạm vi ứng dụng rộng rãi

Van có phạm vi nhiệt độ áp dụng là -29 ~ 180oC, bao gồm các điều kiện làm việc áp suất cao, trung bình và áp suất thấp từ PN1.0 đến PN42 và đáp ứng các yêu cầu kiểm soát của các tốc độ dòng chảy và môi trường khác nhau.

Độ tin cậy cao và dễ bảo trì

Cấu trúc quả bóng nổi thực hiện việc bịt kín tự thắt chặt dưới áp suất trung bình. Nó có cấu trúc nhỏ gọn, không cần hỗ trợ thêm và dễ bảo trì, phù hợp cho hoạt động lâu dài.

Ứng dụng

Van bi nổi mặt bích bằng thép không gỉ phù hợp với nhiều tình huống công nghiệp khác nhau:

● Ngắt và kiểm soát dòng chảy của đường ống dẫn dầu mỏ và khí đốt tự nhiên

● Vận chuyển các chất ăn mòn như axit, kiềm, muối trong sản xuất hóa chất

● Kiểm soát đường ống trong hệ thống xử lý nước và hơi nước

● Vận chuyển phương tiện sạch trong ngành thực phẩm và dược phẩm

● Đường ống nhiệt độ cao và áp suất cao trong hệ thống điện và nhiệt

● Tình huống vận chuyển chất lỏng và đóng đường ống

Phiên dịch mẫu

Lấy mẫu Q41F-16P làm ví dụ:

Tiêu chuẩn thiết kế và sản xuất

● API 6D: Tiêu chuẩn được quốc tế chấp nhận áp dụng cho việc thiết kế và sản xuất van bi cho ngành dầu khí và khí tự nhiên.

● GB/T 12237: Tiêu chuẩn quốc gia của Trung Quốc, dùng làm tài liệu tham khảo cho việc thiết kế và sản xuất van.

● ISO 5208: Tiêu chuẩn về kích thước mặt bích và mức áp suất, đảm bảo van phù hợp với đường ống.

● JB/T 308: Phương pháp thử van và quy tắc kiểm tra, đảm bảo chất lượng và hiệu suất của sản phẩm.

Bảng thông số kỹ thuật

Vật liệu thành phần

● Thân van: Thép đúc WCB hoặc thép không gỉ CF8/CF8M

● Bóng: Chất liệu thép không gỉ phù hợp với thân van

● Đế van: Đệm mềm PTFE, PFA hoặc ETFE

● Thân van: Thép không gỉ được xử lý bề mặt thấm nitơ

● Đóng gói: Than chì dẻo hoặc PTFE

● Chốt: Thép không gỉ hoặc thép cacbon mạ kẽm

Lựa chọn những điểm chính

Phân tích điều kiện làm việc

● Làm rõ loại môi trường, nhiệt độ, độ nhớt và độ ăn mòn.

● Xác định áp suất làm việc tối đa của hệ thống với giới hạn an toàn được đặt trước.

Xác nhận thông số

● Chọn đường kính danh nghĩa DN theo yêu cầu về tốc độ dòng chảy.

● Xác định áp suất danh nghĩa PN/cấp dựa trên thiết kế hệ thống.

● Chọn phương thức kết nối (mặt bích, hàn hoặc ren) tùy theo đường ống.

● Chọn chế độ vận hành (thủ công, điện hoặc khí nén) dựa trên nhu cầu tự động hóa.

Lựa chọn vật liệu

● Thân van: Thép cacbon phù hợp với điều kiện làm việc thông thường; thép không gỉ thích hợp cho phương tiện ăn mòn.

● Vật liệu bịt kín: PTFE phù hợp với hầu hết các phương tiện ăn mòn; con dấu cứng bằng kim loại có thể được chọn cho môi trường có nhiệt độ cao, áp suất cao hoặc chứa hạt.

Tiêu chuẩn và chứng nhận

● Đảm bảo van tuân thủ các tiêu chuẩn thiết kế và sản xuất.

● Đối với các dự án quốc tế, có thể yêu cầu API, ISO và các chứng chỉ khác.

Đánh giá nhà cung cấp

● Lựa chọn nhà cung cấp có uy tín, kinh nghiệm phong phú và yêu cầu mẫu, thông số kỹ thuật và chứng chỉ đảm bảo chất lượng.
