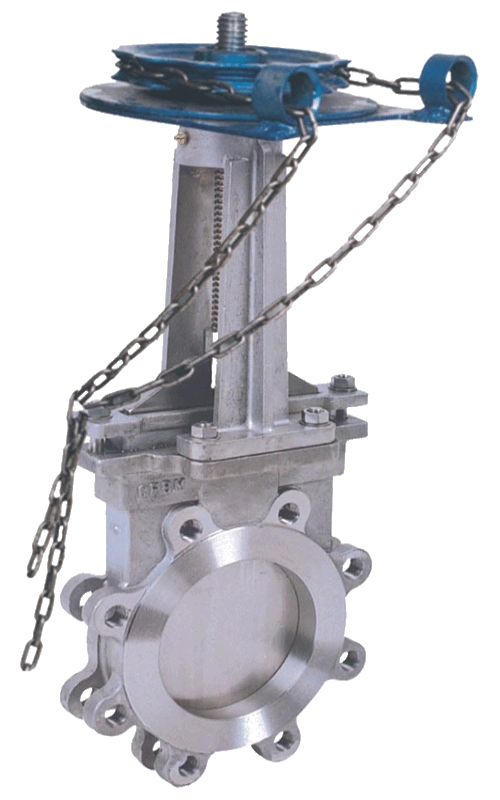

Van cổng dao wafer bánh xích bằng thép không gỉ

Van cổng dao bánh xích bằng thép không gỉ PZL73H là một van ngắt được thiết kế đặc biệt để vận chuyển phương tiện có chứa tạp chất. Nó có thiết kế dẫn động bằng bánh xích với cổng dạng dao sắc. Bằng cách xoay bánh xích để nâng hoặc hạ thân van, nó có thể cắt bỏ các hạt rắn và tạp chất dạng sợi trong môi trường một cách hiệu quả khi đóng lại, ngăn ngừa tắc nghẽn đường ống một cách cơ bản.

Van được làm hoàn toàn bằng thép không gỉ 304/316 có khả năng chống ăn mòn vượt trội, phù hợp với điều kiện làm việc áp suất thấp đến trung bình và ăn mòn liên quan đến môi trường có độ nhớt cao và chứa tạp chất. Nó có cấu trúc nhỏ gọn, trọng lượng nhẹ và vận hành tiết kiệm nhân công, khiến nó đặc biệt lý tưởng cho không gian lắp đặt hẹp và các tình huống cần mô-men xoắn vận hành thủ công cao.

Nó được sử dụng rộng rãi trong các đường ống vừa và lớn trong các ngành công nghiệp như xử lý nước thải, chất thải mỏ, bột giấy, bột vật liệu xây dựng, v.v. Với hiệu suất đáng tin cậy, Van cổng dao wafer bánh xích bằng thép không gỉ PZL73H đã trở thành thiết bị ngắt ưa thích cho các đường ống chứa tạp chất trong các ngành công nghiệp khác nhau.

Thông số kỹ thuật cốt lõi

Thuộc tính cốt lõi

● Kiểu kết cấu: Đĩa cổng hình dao, vít & ách bên ngoài, thiết kế mặt đối mặt ngắn, tiết kiệm không gian lắp đặt và phù hợp với điều kiện làm việc hẹp.

● Loại kết nối: Kết nối wafer, tuân thủ nghiêm ngặt tiêu chuẩn GB/T 12221 để lắp đặt van wafer, dễ lắp đặt mà không cần thêm không gian rộng, giảm chi phí xây dựng đường ống.

● Loại niêm phong: Phớt cứng bằng kim loại, lớp phủ hợp kim cứng trên bề mặt bịt kín của đĩa cổng và ghế, hiệu suất bịt kín ổn định, chống xói mòn từ vật liệu có hạt cứng, kéo dài tuổi thọ.

● Kiểu vận hành: Dẫn động bánh xích, khuếch đại mô-men xoắn nhờ truyền xích, vận hành thủ công tiết kiệm nhân công, giải quyết khó khăn khi vận hành thủ công đối với các loại van có đường kính lớn.

● Vật liệu thân: Thép không gỉ (304/316), khả năng chống ăn mòn tuyệt vời, thích hợp với các vật liệu có mức độ ăn mòn khác nhau và sử dụng lâu dài trong điều kiện ăn mòn cao.

● Tính năng kênh dòng chảy: Kênh thẳng hoàn toàn, không có lực cản tiết lưu, dòng phương tiện trơn tru, khả năng chống tắc nghẽn mạnh mẽ, tránh tích tụ tạp chất ảnh hưởng đến hoạt động của van.

Phiên dịch mẫu

Từng chữ, số trong model PZL73H đều có ý nghĩa rõ ràng, giúp người mua nhanh chóng nhận biết thông số kỹ thuật và khớp chính xác yêu cầu:

● P: Xả xỉ / Cấu trúc hình con dao, được đánh dấu rõ ràng là van cổng dao, được thiết kế đặc biệt cho môi trường chứa tạp chất.

● Z: Van cổng, xác định loại van chính.

● L: Truyền động bánh xích, biểu thị chế độ vận hành, nêu bật ưu điểm tiết kiệm nhân công.

● 7: Kết nối wafer, xác định loại kết nối cài đặt để cài đặt wafer chung.

● 3: Vít & Yoke bên ngoài, đánh dấu loại kết cấu để thuận tiện cho việc bảo trì sau khi lắp đặt.

● H: Mặt ghế được phủ hợp kim cứng, thể hiện quá trình làm kín bề mặt, làm nổi bật độ tin cậy của việc bịt kín.

Vật liệu thành phần

Các thành phần cốt lõi của Van cổng dao bánh xích bằng thép không gỉ được lựa chọn nghiêm ngặt về khả năng chống ăn mòn, chống mài mòn và tuổi thọ sử dụng:

● Thân van / Khung tấm van: Thép không gỉ 304/316, độ bền và khả năng chống ăn mòn cao, tùy chọn theo độ ăn mòn trung bình.

● Đĩa cổng dao: Đế thép không gỉ + Lớp phủ vệ tinh, độ cứng cạnh ≥ HRC 55, độ sắc bén cao giúp cắt tạp chất rắn hiệu quả, chống mài mòn và chống xói mòn.

● Đế van: Thép không gỉ với lớp phủ hợp kim cứng, đặc biệt dành cho vật liệu dạng hạt cứng, bề mặt bịt kín chống mài mòn đảm bảo độ kín ổn định lâu dài.

● Thân van: Inox 304, bề mặt mạ crom, tăng cường khả năng chống mài mòn, chống ăn mòn, tránh rỉ sét, kẹt kẹt trong quá trình sử dụng lâu dài.

● Đóng gói tuyến: Đóng gói bằng than chì linh hoạt, chịu nhiệt độ cao và chống ăn mòn, khả năng bịt kín tuyệt vời để tránh rò rỉ.

● Xích Bánh xe/ Xích: Thép không gỉ, thích hợp sử dụng lâu dài trong điều kiện ăn mòn, không dễ bị rỉ sét hay hư hỏng, đảm bảo truyền động ổn định.

Tiêu chuẩn thiết kế & sản xuất

Toàn bộ quá trình sản xuất tuân thủ các tiêu chuẩn quốc gia và công nghiệp với sự kiểm soát chất lượng nghiêm ngặt:

● Thiết kế chung của van cổng dao: JB/T 8528, CJ/T 282

● Kích thước kết nối wafer: GB/T 12221

● Bộ phận truyền bánh xích: GB/T 1243

● Xếp hạng áp suất-nhiệt độ: GB/T 12224

● Kiểm tra và kiểm tra van: GB/T 13927, JB/T 9092

● Chất liệu thép không gỉ: ASTM A182

Điểm lựa chọn & lắp đặt & bảo trì

Điểm tuyển chọn

● Đối với môi trường có tính ăn mòn cao (dung dịch axit-kiềm), thép không gỉ 316 được ưu tiên; Thép không gỉ 304 có thể được sử dụng cho các vật liệu chứa hạt thông thường để giảm chi phí mà vẫn đảm bảo tính ổn định.

● Đối với các van có lỗ khoan lớn (DN ≥ 500), nên sử dụng bánh xích có tỷ số cao 1:10 để giảm thêm công sức vận hành thủ công.

Điểm cài đặt

● Giữ đồng trục với mặt bích đường ống, siết chặt các bu lông đối xứng và đều nhau để tránh biến dạng thân và rò rỉ.

● Dành đủ không gian quay ở phía vận hành bánh xích để chuyển động trơn tru.

● Làm sạch tạp chất, xỉ hàn trong đường ống trước khi lắp đặt; cài đặt các bộ lọc ngược dòng và hạ lưu để bảo vệ tốt hơn.

Điểm bảo trì

● Bôi trơn bánh xích và xích thường xuyên để tránh rỉ sét và kẹt.

● Mở và đóng van định kỳ trong điều kiện chứa tạp chất để làm sạch xỉ tích tụ giữa đĩa và mặt tựa, duy trì độ kín và tính linh hoạt trong vận hành.

Lợi thế sản phẩm

Van cổng dao bánh xích bằng thép không gỉ PZL73H có kết cấu hoàn toàn bằng thép không gỉ, cổng dao hiệu quả cao và truyền động bánh xích tiết kiệm nhân công, phù hợp hoàn hảo với các ứng dụng có chứa tạp chất và ăn mòn cao. Nhỏ gọn, dễ lắp đặt và bảo trì, chúng giải quyết hiệu quả các vấn đề khó khăn trong ngành như tắc nghẽn đường ống, vận hành khó khăn và rò rỉ phốt. Chúng được sử dụng rộng rãi trong các đường ống vừa và lớn trong các ngành công nghiệp và đóng vai trò là giải pháp ngắt đáng tin cậy cho các hệ thống truyền thông chứa tạp chất.
